第 1 部 基本篇 第 2 章 生产
2-67
4) 单独检测激光高度
在连续检查中出现错误进入单独检查时，显示如下的激光高度单独检查画面。
选择「单独检查」按钮进行检查，检查结束后显示检查结果。
选择「检测」按钮即可进行检查，检查结束后会显示检查结果。
仅当检查对象元件的包装为 INS 带状时，会显示「夹紧」按钮及「解除」按钮。

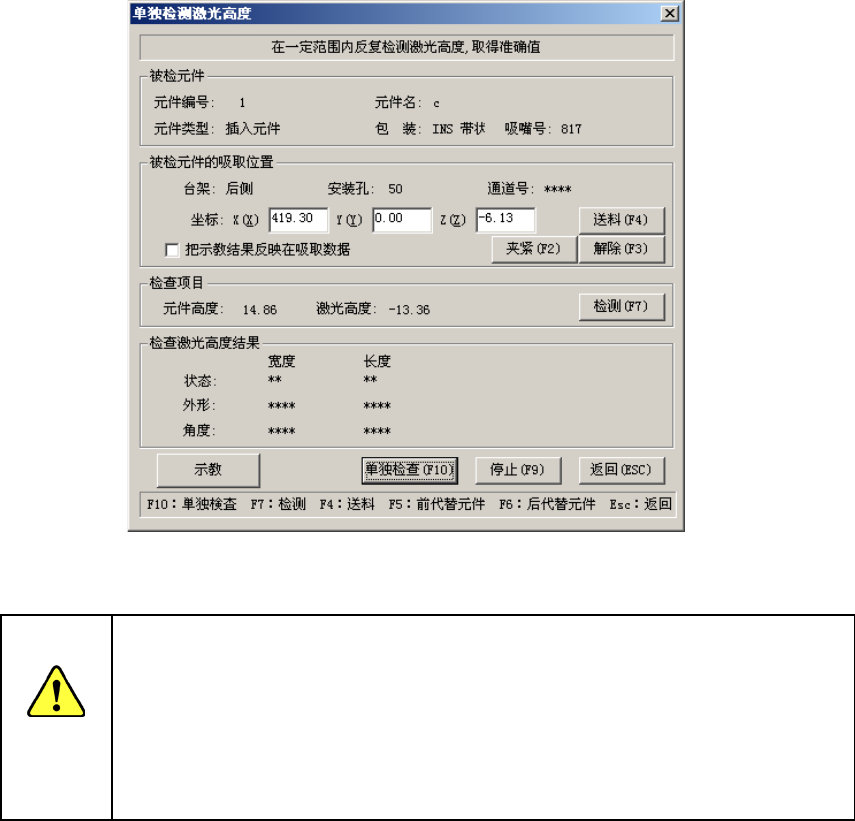

图 2-10-5-1-9 激光高度单独检查
注意
点击「单独检查」或「检测」后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近
装置。
在点击 「单独检查」或「检测」前，请务必确认无人在进行装置内部的作业。
在点击 「单独检查」或「检测」前，请确认装置附近没有会受到人身伤害的人。
在点击 「单独检查」或「检测」前，请确认装置内部没有安装、安放会妨碍装
置运行的物体(调整工具等)。
第 1 部 基本篇 第 2 章 生产
2-68
1)被检元件
显示元件内容及吸取位置。
2)检测元件的吸取位置
显示吸取元件的吸取位置的内容。
可通过HOD的[NEXT]、[PREVIOUS]或[F5]键、[F6]键改变对前代替元件及后代替元件的吸取
位置。
●送料(knock)
顶推(knock)一下供料器，送出元件(32mm纸带除外)。但是，径向供料器MRF-L供料器类
型传送2次时，会顶推2次送出元件。
注意
＜径向供料器／轴向供料器使用时的注意事项＞
对于径向供料器／轴向供料器，在以下的状态下按下[送料]按钮，元件会阻
塞在供料器里，敬请注意。
・吸取位置上有元件的状态。
・对于供料器型号 MRF-L／轴向供料器型号 MAF-L 误设定了型号的状态。
●
夹紧
进行供料器的夹紧动作（切断动作）。但是仅当包装为INS带状时才能执行。
●
解除
解除供料器的夹紧动作（解除切断动作）。但是仅当包装为INS带状时才能执行。
●把检查结果反映在吸取数据
选择是否把HOD示教的结果反映到吸取数据中。不选时，坐标仅适用于此次吸取时。
3)检查值
显示进行检查元件的激光高度及元件高度。
4)检测
检测激光高度。
单击「检测」后，会显示如下画面。

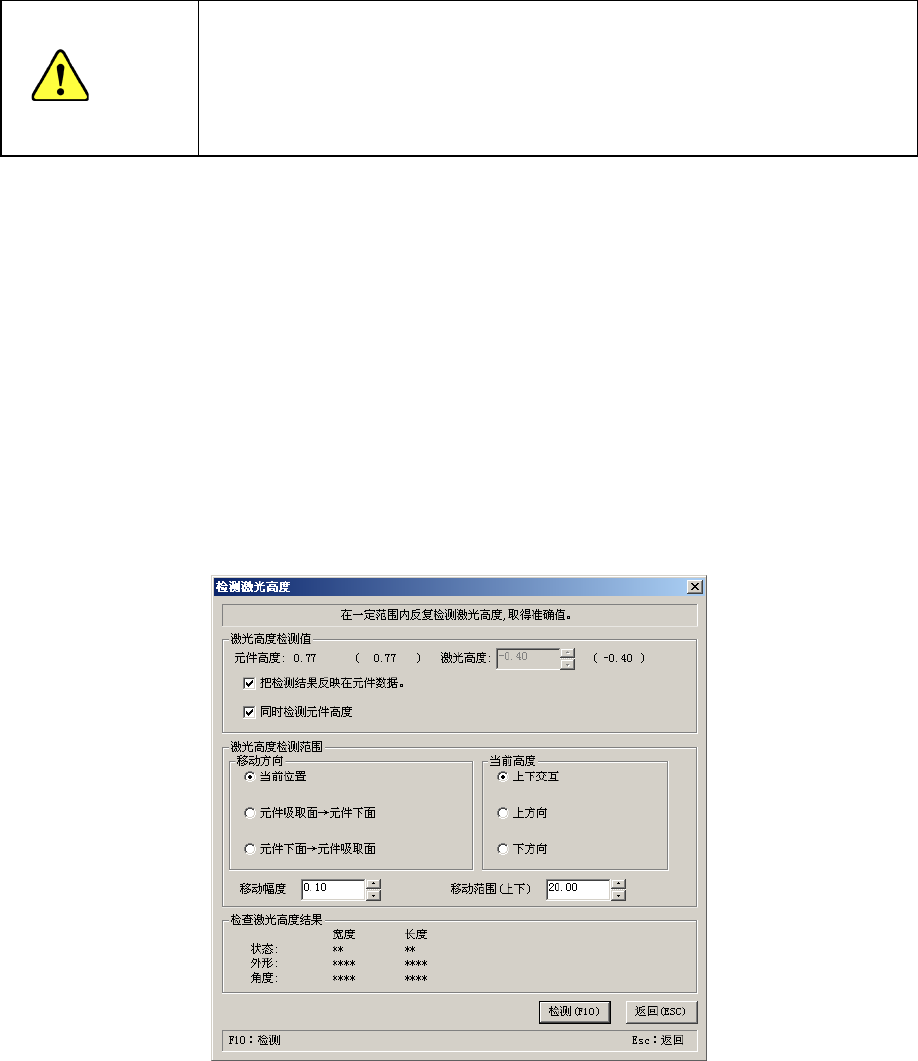

图 2-10-5-1-10 激光高度检测
第 1 部 基本篇 第 2 章 生产
2-69
① 激光高度检测值
显示激光高度检测所必需的内容。( )内显示检测前的值。
● 激光高度
可任意改变激光高度。在此设定的值，将作为下一项目的“激光高度检测范围”的
“当前位置”使用。
● 把检测结果反映在元件数据
要将检测的激光高度结果反映在产品数据中时，请选中此项。
● 同时检测元件高度
如果选中，则在激光高度检测前检测元件高度。同时也自动计算激光高度。因为此
时自动计算出的激光高度将作为“激光高度检测范围”的“当前位置”使用，所以
不可以任意指定激光高度。
② 激光高度检测范围
激光高度检测将在以下条件所示范围内反复进行激光高度检查，以定心的激光高度作为
最佳激光高度。
a)当前位置
从激光高度检测值中设定的“激光高度”值开始，按照“当前高度（检测动作方向）”
的设定，对每一“移动幅度”设定值进行反复检测。当激光定心成功时，检测结束。
b)元件吸取面->元件下面
从吸取面(元件上面)到元件下面，一边移动“移动幅度”的设定值，一边检测。
c)元件下面->元件吸取面
从元件下面到吸取面(元件上面)，一边移动“移动幅度”的设定值，一边检测。
d)移动幅度/移动范围
设定检测时的移动幅度和移动范围。
元件侧面
移动范围
移动step
当前激光高度
移动范围

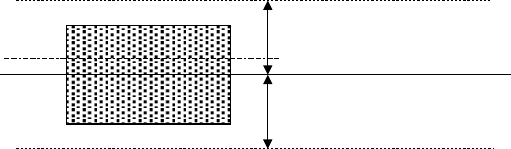

图 2-10-5-1-11 激光高度判定范围(当前高度)
移动幅度
