第 2 部 功能详解篇 第 10 章 选购项配件的操作 10 -2 10 -1- 2 散装送料器的更换 危险 如在 XY 轴或 Head 正在动作时进 行更换， 散装送料 器可能会接触 到动作元 件， 伤及人身或损坏 装置。 XY 轴和 Head 正在动作时，请绝对不 要更换散 装送料器。 请务必打开安全 护罩后再 进行更换。 有的 供料器安装时 安全罩和供料 器之间 会出现开口部。 为防止人 身事故，请勿将 手伸进开 口部。 (1) …
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-1
第
10
章
选购项配件的操作
10-1 送料器类的更换
关于送料器的使用方法，请参见各送料器的『使用说明书』。
本章将介绍在主机安装送料器的方法。

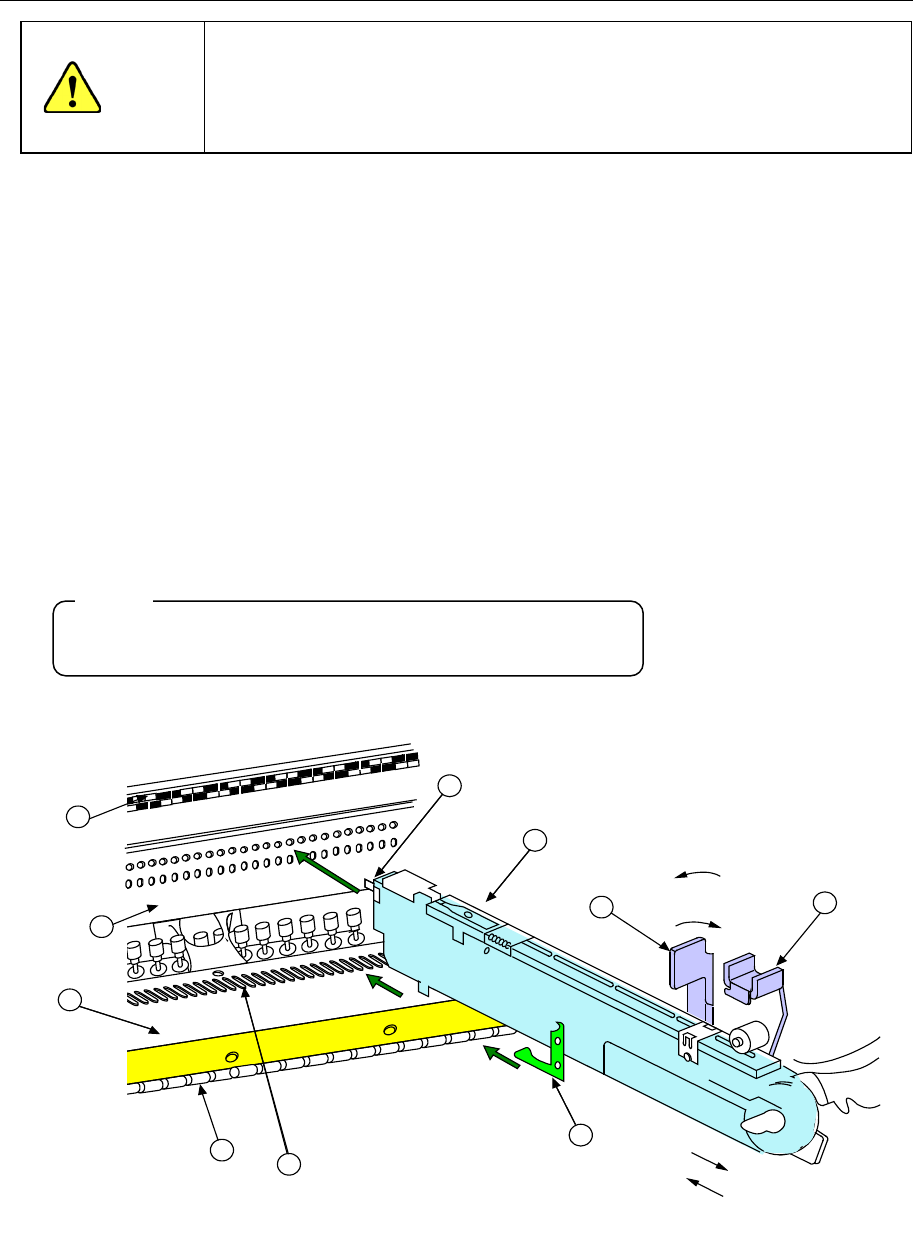

10-1-1 带状送料器的更换（8mm～72mm）
危险
在 XY 轴或 Head 正在动作时更换送料器，带状送料器可能会接触到动作中的
元件，伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换带状送料器。
请务必打开安全护罩后再更换。有的供料器安装时安全罩和供料器之间会出
现开口部。为防止人身事故，请勿将手伸进开口部。
(1) 安装步骤
1) 将「带状送料器①」的底面放置在「送料台②」上。
2) 滑动「带状送料器①」，以「安装板B⑦」作为导板，对准“带状送料器底面的导板销”，
将“带状送料器前面的定位销⑥”插入「安装板③」的定位孔。
此时，为了将「锁定支架⑨」对准「锁定轴⑧」的 V 型槽，轻轻地拉动「解锁杆⑩」，
将送料器的前面顶在「安装板」上，然后放开「解锁杆」，用锁紧支架夹紧锁紧轴，并
固定带状送料器。
◆ 此时，带状送料器前面的「定位销」插入孔上方的「位置标签④」的号码，即表示带状
送料器的安装位置。
请确认带状送料器是否悬浮或倾斜。
(2) 拆卸步骤
一边拉动「解锁杆⑩」，一边径直向后拉「带状送料器①」，将其卸下。
10
8
2
9
6
3
4
7
1
注意:
如果纸带的残留部分(元件供给后从
带状送料器排出的带子)向上翘，挂
在带状送料器的支撑部时，有可能造
成带状送料器送给不良。因此请确认
残带的排出情况。
注意:
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-2
10-1-2 散装送料器的更换
危险
如在 XY 轴或 Head
正在动作时进行更换，散装送料器可能会接触到动作元件，
伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换散装送料器。
请务必打开安全护罩后再进行更换。有的供料器安装时安全罩和供料器之间
会出现开口部。为防止人身事故，请勿将手伸进开口部。
(1) 安装步骤
1) 将「散装送料器①」的底面放置在「送料台②」上。
2) 滑动「散装送料器①」，以「安装板B⑦」作为导板，对准「带状送料器」底面的「导
板销」，将“散装送料器前面的定位销”插入「安装板③」的定位孔。此时，为了将「锁
定支架⑨」对准「锁定轴⑧」的V型槽，在用「解锁杆⑩」解除肘节夹紧的状态下，将散
装送料器的前面顶在固定板上，用解锁杆将锁紧支架和锁紧轴以肘节夹紧的方式夹紧，
固定散装送料器。
◆ 此时，散装送料器前面的「定位销」插入孔上方的「位置标签④」的号码，即表示
散装送料器的安装位置。
1) 请确认散装送料器是否悬浮或倾斜。
2) 务必将外壳支架固定在后侧后再使用。
3) 不能在已安装了「EIAJ 外壳
11 」的状态下在后侧的送料器台上进行安装。
(2) 拆卸步骤
用「解锁杆⑩」解除肘节夹紧，向后拉「散装送料器①」，将其卸下。
9
6
7
8
2
4
10
5
3
1
11
注意:
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-3
10-1-3 管状送料器的更换
危险
如在 XY 轴或 Head
正在动作时进行更换，管状送料器可能会接触到动作元件，
伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换管状送料器。
请务必打开安全护罩后再进行更换。有的供料器安装时安全罩和供料器之间
会出现开口部。为防止人身事故，请勿将手伸进开口部。
(1) 安装步骤
1) 将「管状送料器①」的底面放置在「送料台②」上。
2) 滑动「管状送料器①」，以「安装板B⑦」作为导板，对准带状送料器底面的导板销，
将带状送料器前面的定位销插入「安装板③」的定位孔。此时，为了将「锁定支架⑨」
对准「锁定轴⑧」的V型槽，在「肘节夹紧杆⑩」解除状态下，将管状送料器前面顶在「固
定板」上，用肘节夹紧的方式来固定管状送料器。
◆ 此时，管状送料器前面的「定位销」插入孔上方的「位置标签④」的号码，即表示
管状送料器的安装位置。
(2) 拆卸步骤
1) 解除肘节夹紧，径直向后拉「管状送料器①」，将其卸下。请务必拿住管状送料器主体
的底部。
2)
如果仅拿住上部，会导致弹簧板的破损。
5
4
2
3
8
7
1
9
11
10
固定
解除
取外し
取付け
注意:
固定
解除
卸装
安装
