第 1 部 基本篇 第 1 章 设备概要
1-15
1-2-1-5 吸嘴
（1） 贴装元件用
标准附属品 ：503 吸嘴 （激光校准用 1 个）
：508C 吸嘴（Head 偏移量用吸嘴 1 个）
其他吸嘴请个别购入。
根据贴片元件的形状和尺寸，备有下列各种型号的吸嘴，No.500、501、502、503、504、
505、506、507、508C。
表 1-2-1-1 吸嘴
No.
500 501 502 503 504 505 506 507 508C
1.0x0.5mm
0.7x0.4mm
φ0.7mm φ1.0mm φ1.5mm φ3.5mm φ5.0mm φ8.5mm φ9.5mm
2xφ0.4mm
φ0.25mm φ0.4mm φ0.6mm φ1.0mm φ1.7mm φ3.2mm φ5.0mm φ8.0mm
（2） 径向引脚元件、连接器元件用吸嘴
吸嘴形状，需要与插入元件形状匹配。
详细情况，另请咨询。
第 1 部 基本篇 第 1 章 设备概要
1-16
（3)吸嘴的选择方法
可通过“ATC吸嘴分配”自动识别吸嘴。手动输入要准确选择，防止吸取不良、贴片精度不良。
主要用途元件的吸嘴序号见表1-2-1-1，为提高精确性，请根据贴片元件吸取面的最小尺寸
起选择吸嘴编号。
各种元件吸取面的最小尺寸(D)请参见(3)项。
表 1-2-1-2 吸嘴 No.和最小宽度对照表
吸嘴 No. 最小宽度 主要贴装元件种类
500 0.45～1.45 1005，1608，SOT(模部 1.6×0.8) ，2012<注>
501 ～0.45 0603
502 0.45～0.75 1005
503
0.75～1.45
1608、2012
SOT(模部 1.6×0.8、模部 2.0×1.25)
504 1.1～2.5 2012、3216、SOT(模部 2.0×1.25)，SOT23，
505 2.5～4
铝电解电容(小)，钽电容，微调电容
506 4～7
铝电解电容(中)，SOP(窄幅),SOJ，连接器
507
7～10
铝电解电容(大)，SOP(宽幅),TSOP,QFP，PLCC,
SOJ，连接器
508C 10～ QFP，PLCC
大型吸嘴
注 1：因 2012R 的吸取面形状（厂商及电阻值不同等），有时
θ
会有偏差。
需要进行 2012 元件的高密度贴片（相邻 0.3mm 以下）时，请使用 504 吸嘴。
注 2：进行 0603 元件贴片时，需要 501 吸嘴、专用带式供料器及 HMS（JM-10 为标准装备）。
第 1 部 基本篇 第 1 章 设备概要
1-17
（4)

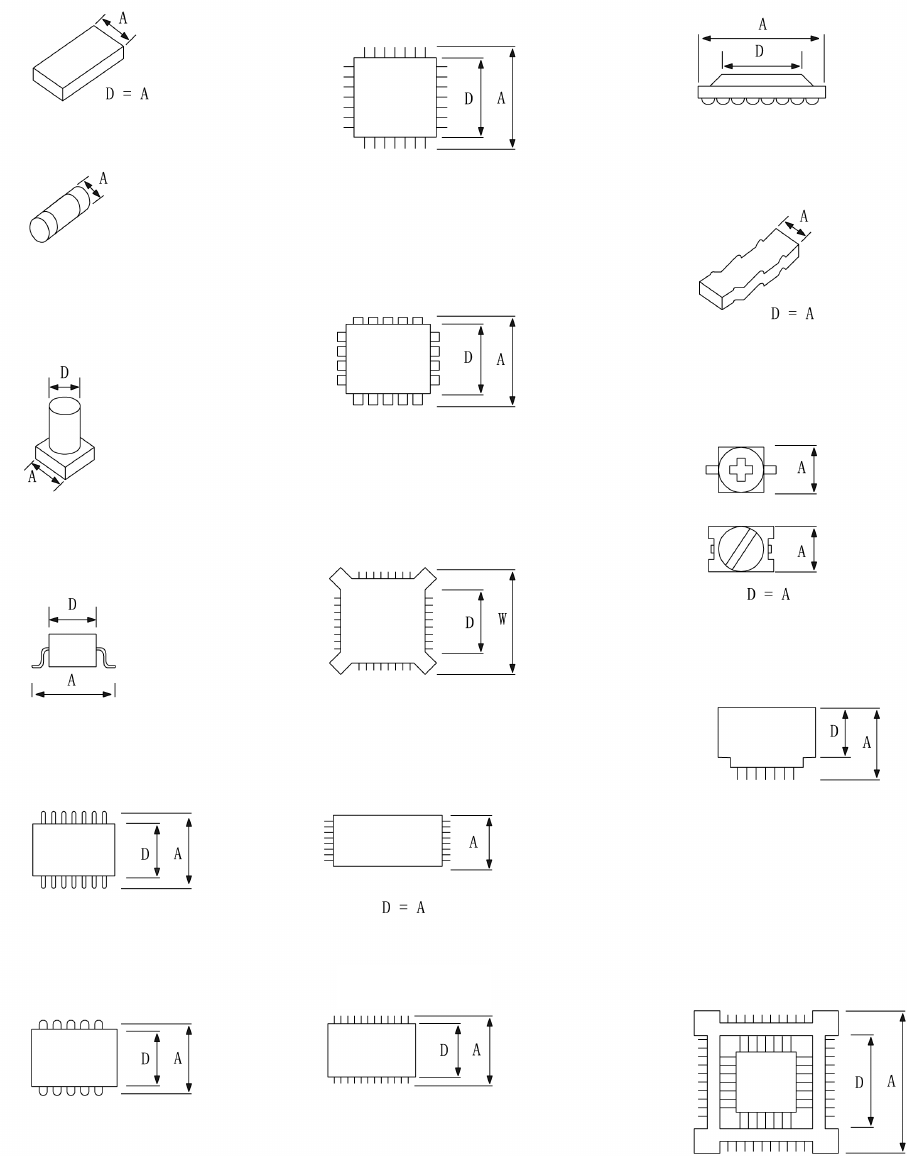

各种元件的最小元件宽度(D)
(12)BGA
(8)PLCC
(7)QFP
(2)圆筒形芯片
(1)方形芯片
(13)网络电阻
D = A + 0.5mm
(14)微调电容
(16) 鸥翼式插座
J 引脚插座
带缓冲插座
(11)TSOP2
(6)SOJ
(5)SOP
(10)TSOP
(15)单向引脚连接器
(9)BQFP
(4)SOT
(3)铝电解电容
