第 1 部 基本篇 第 4 章 制作生产程序
4-192

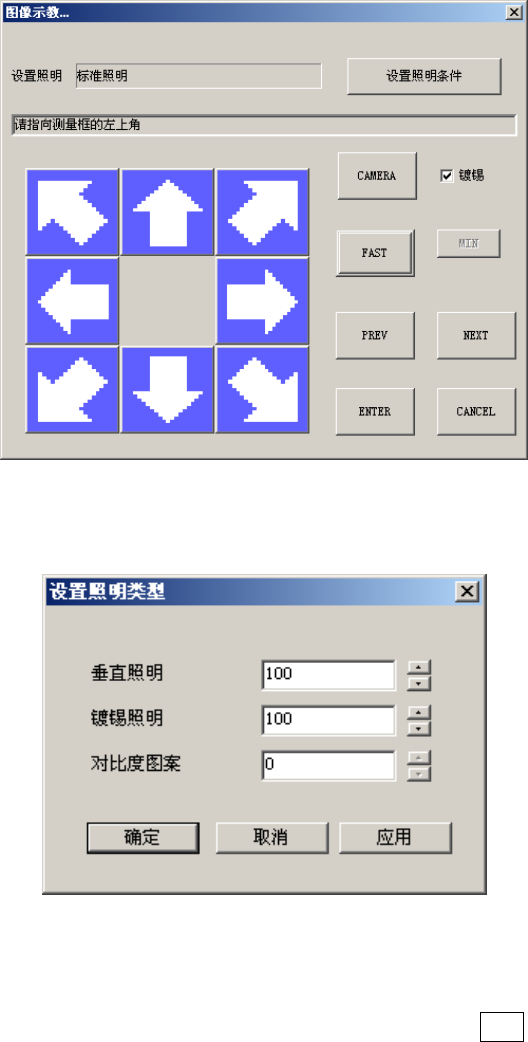

③指定测量框的左上之前，先勾选[镀锡]选项，再按下［设置照明条件］按钮。
但，若要进行识别的示教，应事先输入好标记的Ｘ、Ｙ坐标。
图 4-5-2-11-7
④显示下列镀锡照明用［设置照明类型］画面。请输入垂直照明、镀锡照明、对比度图案。
图 4-5-2-11-8

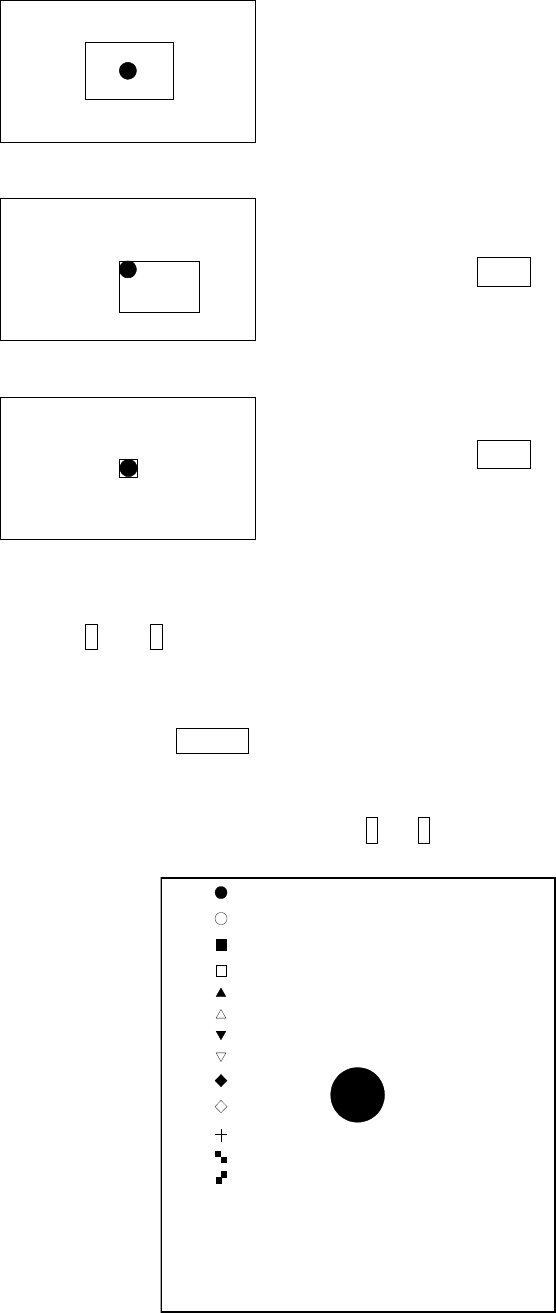

⑤请设置测量框。
按上面、左面、下面、右面的顺序，使用上下左右箭头键（按 FAST
键，标度框的移动速
度会变化）进行调整，设置标度框。
设置完成后，会自动识别标记，取得校正所必需的数据。
第 1 部 基本篇 第 4 章 制作生产程序
4-193
⑥请设置降噪级别。
用 HOD 的↑ 键、↓ 键（移动 XY
上下箭头键）进行调整，看到标记规整清晰，且周边的
干扰降到最低。
调整结束后，请按下 ENTER 键。
⑦请选择标记的形状。
标记的形状可被自动识别。请用 HOD 的↑键、↓键（移动 XY
上下箭头键）选择正确的标
记。
[＊]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]ＰＲ
显示摄像机的图像和长方形框。
首先，设置上面及左面的刻度框。
请进行调整，与标记的上面及左面对准。
调整好后，按下 ENTER 键。
同样地，设置下面及右面的刻度框。
调整好后，按下 ENTER 键。
第 1 部 基本篇 第 4 章 制作生产程序
4-194
⑧进行检出框示教。
第⑦步的作业结束后，自动显示标记尺寸 1.5 倍的窗口，并与画面中心一致（默认窗口）。
要改变检出框时，请按⑤所示步骤操作。
在这里按 HOD 的 PREVIOUS 键时，可返回检出框的示教（③
的操 作 ）。
与刻度框同样，设置检出框。
设置方法与刻度框同。
调整完成后，按 ENTER 键。
