第 1 部 基本篇 第 4 章 制作生产程序 4- 244 a) 检查元件 显示元件 内容及吸取位置。 b) 检查内容 显示开始 画面中设定的检查 内容。 从检查结果中显 示最佳参 数。 c) 检查结果 显示检查结果的 值。 显示 XYθ 的偏移量及判定 结果。 d)[ 保存文本 ] 按钮 将识别的结果以 文本输出 。 默认目录： D: \ LOG \ DFFP_VC S e) [ 确定 ] 按钮 ([F 8] 键 ) 使检查结果有效 …
第 1 部 基本篇 第 4 章 制作生产程序
4-243

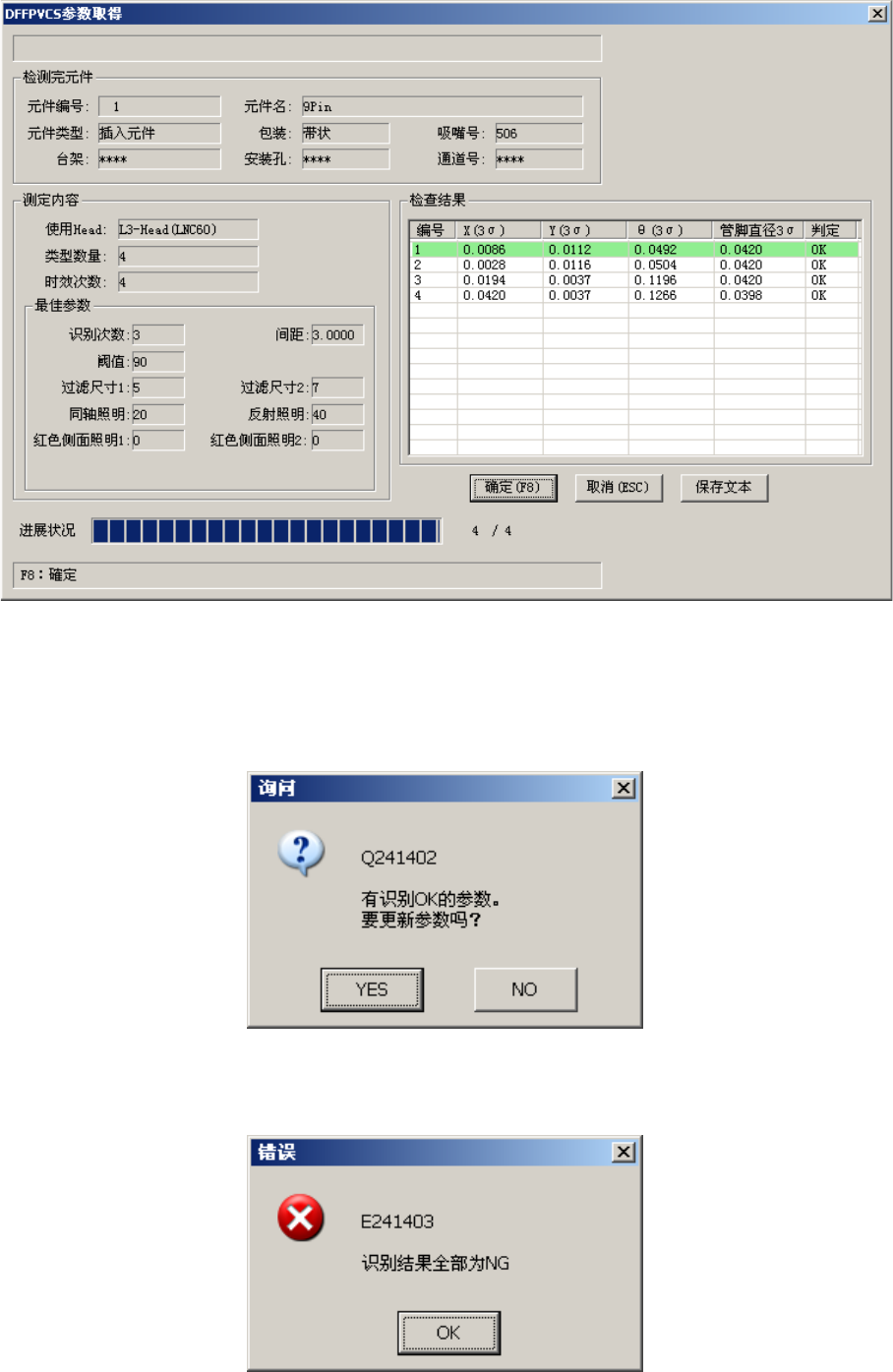

检查过程中发现优良参数时，会显示以下提示信息。
请选择是否结束检查。
如果在开始画面中，勾选了「不显示优良的参数提示」，则不显示以下提示。
要强行中止时，按下<STOP>开关，即显示以下提示。
请选择是否结束检查。
第 1 部 基本篇 第 4 章 制作生产程序
4-244
a) 检查元件
显示元件内容及吸取位置。
b) 检查内容
显示开始画面中设定的检查内容。
从检查结果中显示最佳参数。
c) 检查结果
显示检查结果的值。显示 XYθ 的偏移量及判定结果。
d)[保存文本]按钮
将识别的结果以文本输出。
默认目录：D:\LOG\DFFP_VCS
e) [确定] 按钮([F8]键)
使检查结果有效，将结果的值保存到元件数据中。之后，返回原来的开始画面。
f)[取消] 按钮([ESC]键)
使检查结果无效，然后返回原来的开始画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-245
4-5-4-4 确认
此功能用于确认生产程序编辑内容。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
(1) 标记类：BOC
识别BOC标记，并将识别坐标的实测值储存入主机中。该实测值将在贴片数据示教时的坐标
修正中得到反映。
从菜单栏中选择「机器操作」/「确认」/「标记系统」/「BOC」，则可显示确认画面。
在执行过程中，会显示如下的画面。
图 4-5-4-4-1 正在进行 BOC 标记校准
在进行BOC校准过程中，当因某种原因想取消操作时，可按下<停止>开关来停止操作。
1) 动作状态
显示动作状态
●电路号
显示正在进行识别的电路号。表示「当前的电路号/电路总数」。(通常仅识别基准电
路的BOC)
2) 进展情况
显示进展的比率。
在进行时，识别BOC标记发生错误时，会显示如下的选择画面。
