第 1 部 基本篇 第 2 章 生产
2-59
(2) 忽略
当选择忽略时，会显示下图。

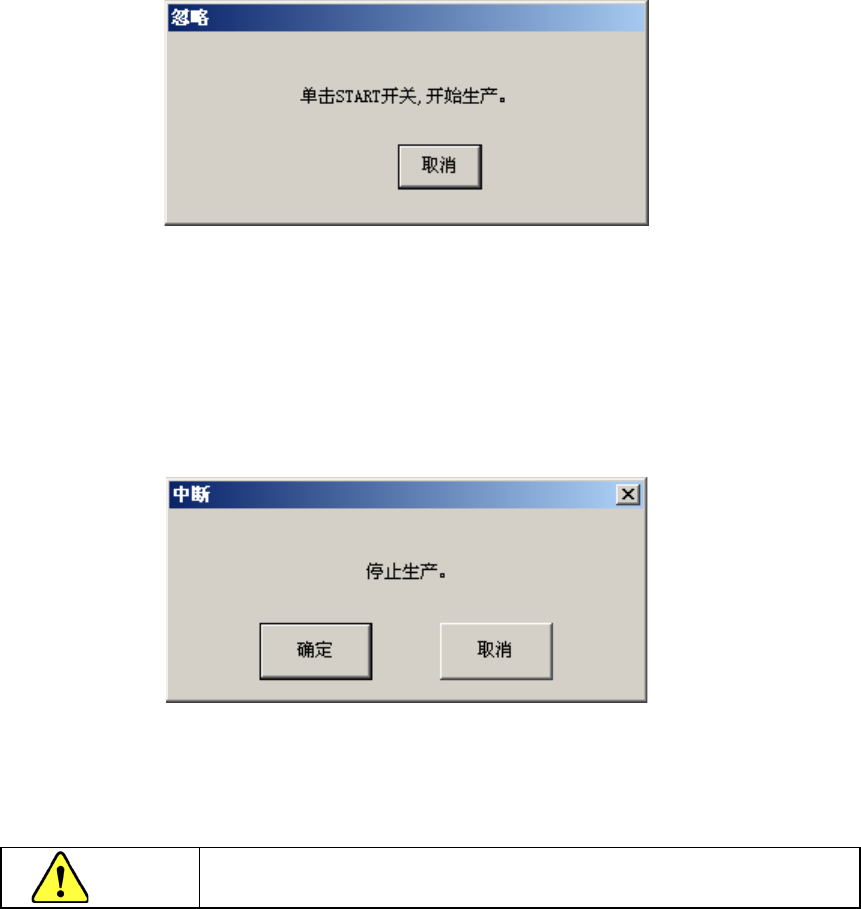

图 2-10-4-2-3 选择忽略时
显示此信息时，若按下<START>开关，则忽略在重试列表中显示的元件(该层)，从下一层起、
继续生产。
按「取消」按钮，则返回重试列表画面。
(3) 中断
当选择中断时，会显示下图。
图 2-10-4-2-4 选择中断时
中断生产，降下支撑台，进入可取出基板的状态。此时，可把安装在贴片头上的吸嘴拆卸
下来并结束运行。按下操作面板上的＜STOP＞开关,也可进行同样的操作。
注意
单击 「中断」后，即进入吸嘴交换动作。为了避免人身伤害，在运行
过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
(4) 吸取跟踪
对列表中显示的错误发生处,进行吸取位置校正处理。
详细情况请参见「2-10-4-3 吸取位置校正」。
(5) 元件数
打开设置元件数窗口，可以进行元件数的管理。详细情况请参见「2-10-1 设置元件数」。
(6) 激光波形显示
可显示激光波形。详细情况请参见「2-11-6 激光脏污」。
第 1 部 基本篇 第 2 章 生产
2-60
(7) 切换显示
切换未贴片列表和供应装置信息。

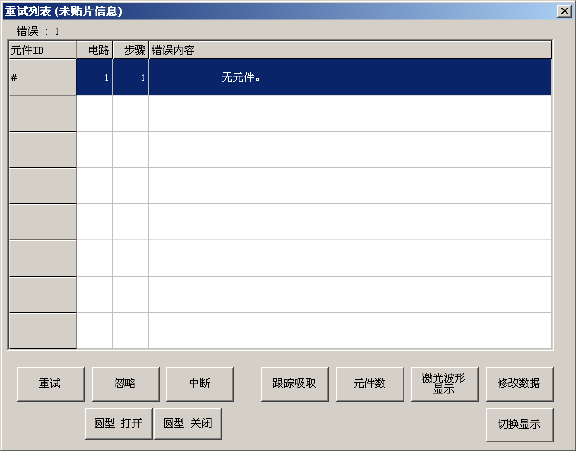

图 2-10-4-2-5 重试列表(未贴片信息)
(8) 修改数据
可变更元件数据。
详细情况，请参见「2-10-3 变更数据」。
(9)圆型（盘） 打开
按下圆型（盘） 打开按钮，执行圆型供料器的监视动作。是否已补满在此画面中并不明
确。如果未安装圆型台架时，不显示此项。
详细情况，请参见「2-12-3-3 供应装置」。
（10）圆型（盘） 关闭
按下圆型（盘） 关闭按钮，停止圆型供料器的监视动作。是否已补满在此画面中
并不明确。如果未安装圆型台架时，不显示此项。
详细情况，请参见「2-12-3-3 供应装置」。
第 1 部 基本篇 第 2 章 生产
2-61
2-10-4-3 吸取位置校正
在显示重试列表时如果选择吸取追踪按钮，则显示下图。
按下操作面板的开始按钮，则开始吸取跟踪。
关于吸取位置追踪的详细情况，请参见「第4章 4-5-4-4 （3）坐标系：吸取位置」。
可对重试列表中显示的所有的“供应装置”或“元件”的吸取数据，进行吸取追踪，校正
其吸取位置。
进行了吸取位置校正的元件将自动补充。

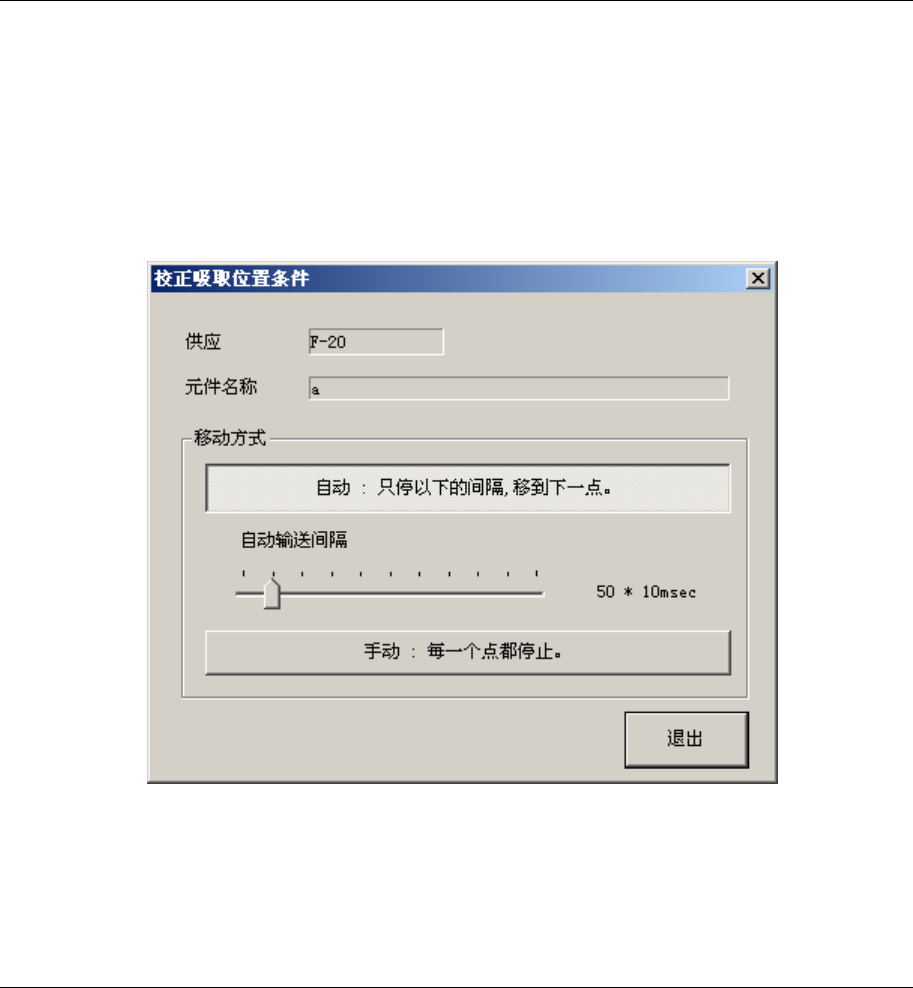

图 2-10-4-3-1 吸取位置校正条件设定对话框
2-10-4-4 重试列表的帮助
双击重试列表中(未贴片信息、供应装置信息)该元件所在的行，则显示与该行错误对应的
帮助文件。
