第 2 部 功能详解篇 第 12 章 通用图像
12-51
12-8 MNVC 的操作方法
12-8-1 机器设置

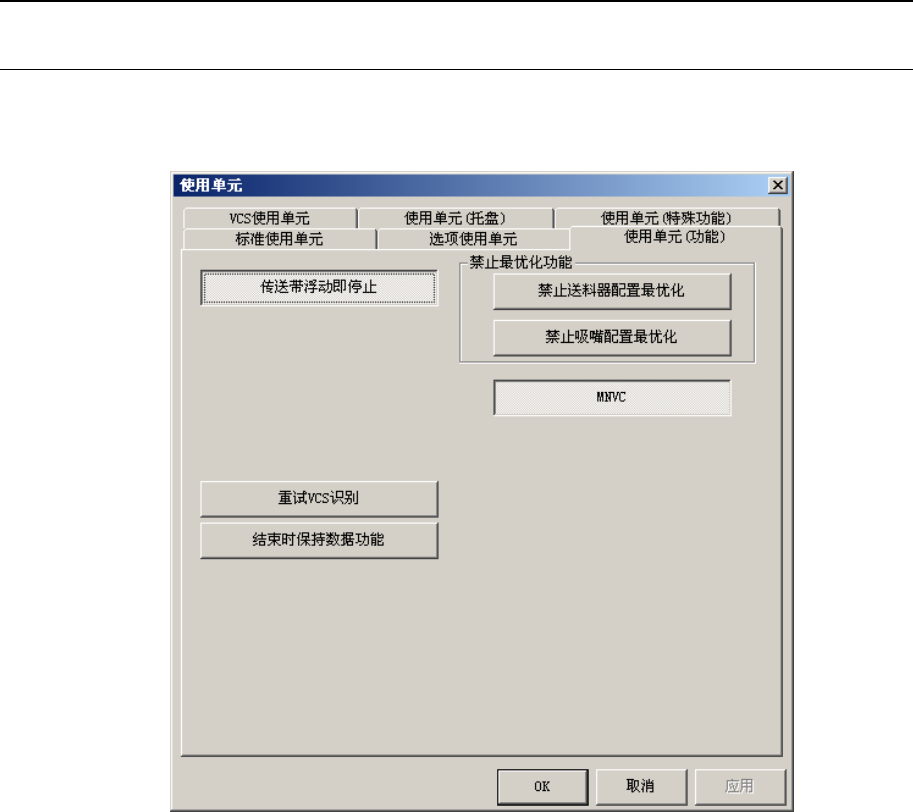

选择机器设置的使用单元，单击使用单元（功能）选项卡后，显示下图。MNVC 按钮为凹陷的，
MNVC 功能有效。详细情况请参见『第 6 章 机器设置』的『使用单元(功能)』。
图 12-8-1-1 MNVC 选项选择
第 2 部 功能详解篇 第 12 章 通用图像
12-52
12-8-2 贴装数据的编辑
将图像识别元件分割给 LNC60 Head，有下列方法。
(1) 指定贴片 Head
下图为程序编辑的贴装数据编辑画面。选择图像识别元件的贴装点，在贴片 Head 里指定 LNC60
Head (L1～L6)，即可在输入顺序生产时，将图像识别元件就分配给 LNC60 Head。
图 12-8-2-1 指定
Head
(2) 自动选择
贴片 Head 被指定为自动选择(默认值)时，不论是否为输入顺序生产、还是优化顺序生产，只要
适用于 LNC60 Head 的元件，图像识别元件也可自动地分配给 LNC60 贴片 Head。
第 2 部 功能详解篇 第 12 章 通用图像
12-53
12-8-3 优化
在编辑程序画面的菜单上选择了「优化」之后，显示如下画面。请进行必要的选项设定，按「运
行」按钮(优化选项设定没有 MNVC 功能的追加项目)。
图 12-8-3-1 设置优化选项
显示如下画面。确认优化选项，如果没有问题，请按「确定」按钮。
图 12-8-3-2 确认优化选项
