第 2 部 功能详解篇 第 8 章 设备运行信息
8-9
8-4 各 Head 的运行信息
8-4-1 各 Head 的运行信息
显示各Head的运行信息。
从菜单栏中选择「窗口(W)」/「各Head的运行信息」，则显示下图。
图 8-4-1-1 各 Head 的运行信息
No. 项目 内容
1 总吸取数 计算吸取成功的次数。
2 总贴片数 计算贴片成功的次数。
3 交换吸嘴 计算吸嘴更换成功的次数。
4 警告级别 显示警告级别。
5 错误级别 显示错误级别。
6 吸嘴交换失败 计算更换失败的次数。
7 吸取失败 计算吸取失败的次数。
8 重试 计算吸取重试超次的次数。
9 LA 识别 计算激光识别错误。
10 图像识别 计算图像识别错误。
11 芯片站立 计算芯片站立错误。
12 异类元件 计算异类元件错误。
13 姿势检查 计算姿势检查错误。
14 元件掉落 计算贴片前元件掉落次数。
15 可否插入
能插入，计算零部件判定范围外面错误。
16
方向辨别 计算方向辨别错误。
17
插入异常 计算插入异常检测错误的次数。
18 引脚矫正失败
计算引脚矫正失败的次数。
第 2 部 功能详解篇 第 8 章 设备运行信息
8-10
8-4-2 Head 更换次数的设置
从菜单栏中选择「数据」/「次数设置」/「各Head」，则显示下图。
更换Head吸嘴时，将更换的Head吸嘴的更换次数设置为“0”，则可进行初始化。

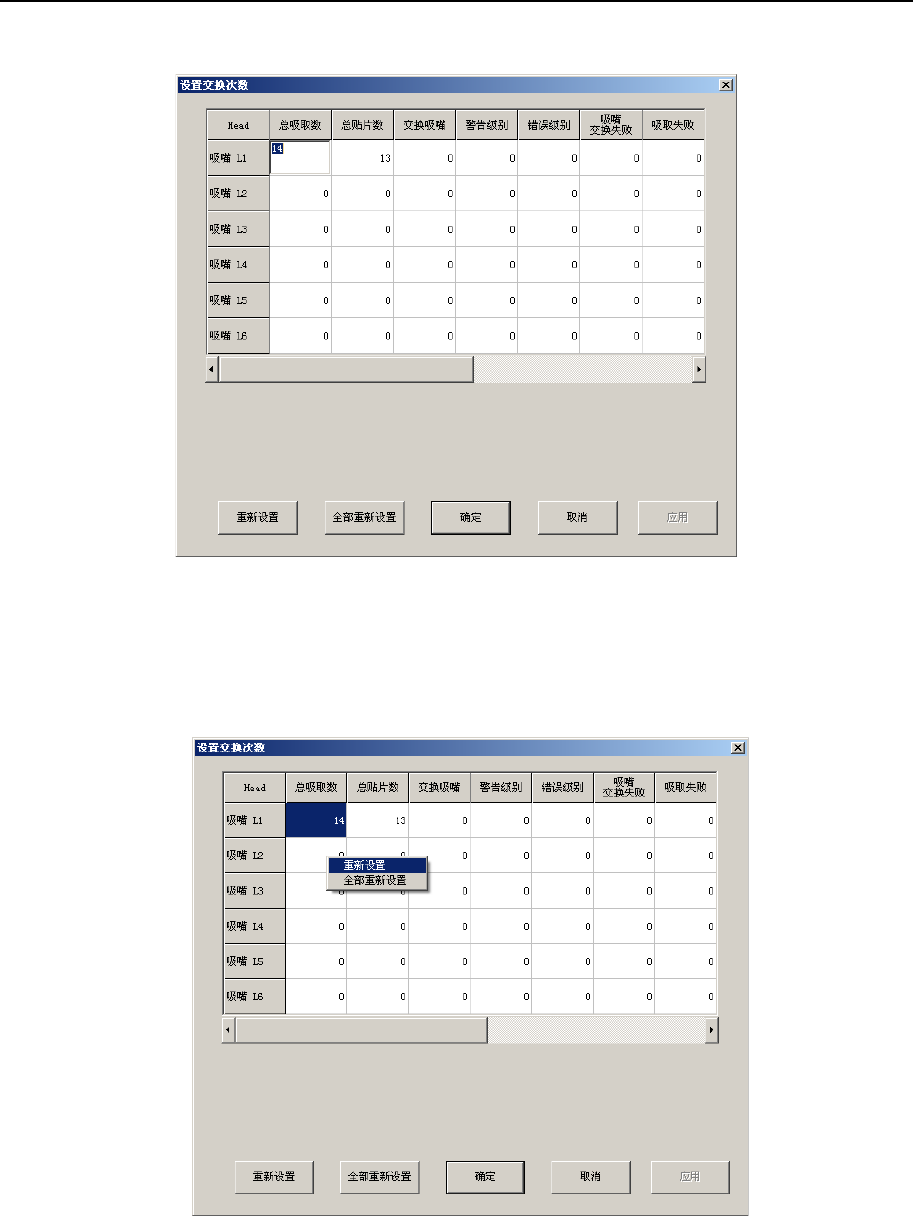

图 8-4-2-1 更换次数的设置
按下[确定]按钮，确定设置数据，结束更换次数设置画面。
按下[取消]按钮，恢复原数据，结束更换次数设置画面。
按下[应用]按钮，确认已设置的数据。
图 8-4-2-2 选择重新设置
第 2 部 功能详解篇 第 8 章 设备运行信息
8-11
◆ 通过选择「重新设置」按钮或「全部重新设置」按钮，可进行数据的重设处理。
此外，也可点击鼠标右键，从显示一览表中选择重设(图8-4-2-2)
选择「重设」或「全部重设」，则显示如下的询问。

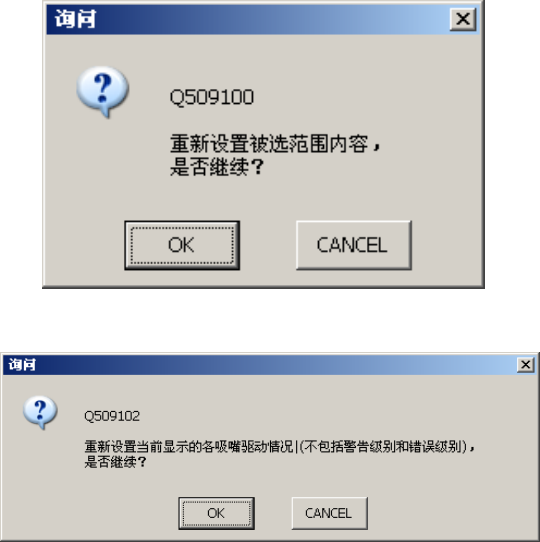

图 8-4-2-3 选择重设时的询问
图 8-4-2-4 选择全部重设时的询问
按下[确定]按钮，则重设数据、或重设全部数据。
按下[取消]按钮，则不重设数据。
