第 2 部 功能详解篇 第 6 章 机器设置
6-1
第
6
章 机器设置
6-1 概要
机器基本构成，包括吸嘴配置等，业已设置完毕。
机器构成若无变化，无需改变设置值。
若增加了吸嘴、更改了基准针位置等机器的构成有变化时，请对该部分进行重新设置。
清扫吸嘴后，进行机器定期检查时，请一并检查设置值。
No.
机器设置组
设置内容
1 ATC 吸嘴配置
对 ATC 分配吸嘴
分配的吸嘴编号、分配的吸嘴类型
分配的吸嘴安装在贴片头时的真空值
分配的吸嘴安装在贴片头时的吸嘴高度
2 无吸嘴时真空值 未安装吸嘴时的真空值
3 外形基准位置 从机器原点起的外形基准的位置
4 元件废弃位置 IC 元件的废弃位置、芯片元件的废弃位置
5 Head 待命位置 元件保护暂停位置、手动取下吸嘴位置
6 使用单元 因故障等原因在生产中无法使用设备单元(贴片头等)时，设置为
“不使用”。
· 如果在本项目中设置为不使用，即使没有该设备单元则完全
不能生产基板，也可正常退出生产。
7 在线连接
设置是否与网络连接。
要连接时必须设置 IP 地址。
8 基板传送 基板传送传感器延迟(对缺口、穿孔基板传送传感器延迟)、延迟
单位(时间[ms]或长度[mm])
9 信号灯 设置各动作阶段的信号灯模式
10 坏板标记示教 获得坏板标记 ON/OFF 基准值
11 VCS 脏污检查 设置 VCS 脏污检查的脏污检测级别。
12 设置标记识别速度 设置 BOC 标记、区域标记识别速度
13 激光面接触检查 设置激光面接触检查容限值
设置检查位置偏移量／检查元件最小尺寸／检查范围
14
镀锡识别照明 设定焊锡照明的照明图案。
15
设置圆型供料器控制
时间
设置圆型供料器控制的时间
16
DFFP 摄像机 IP 地址设
置(选购项)
进行 DFFP 摄像机的网络设置。
17
设定自动解除
元件用尽状态
对自动解除元件用尽状态进行设定。
第 2 部 功能详解篇 第 6 章 机器设置
6-2
6-2 机器设置的启动与退出
6-2-1 启动机器设置
从菜单栏中选择「设置」/「机器设置」，或选择触摸屏的「机器设置」，可显示下列机器
设置初始画面。
机器设置初始画面的左侧配置有触摸屏。触摸屏上有常用的各组功能，选择后可调出与各
菜单的相应功能。按下初始画面构成图上的按钮，即可启动图对应的设置画面。

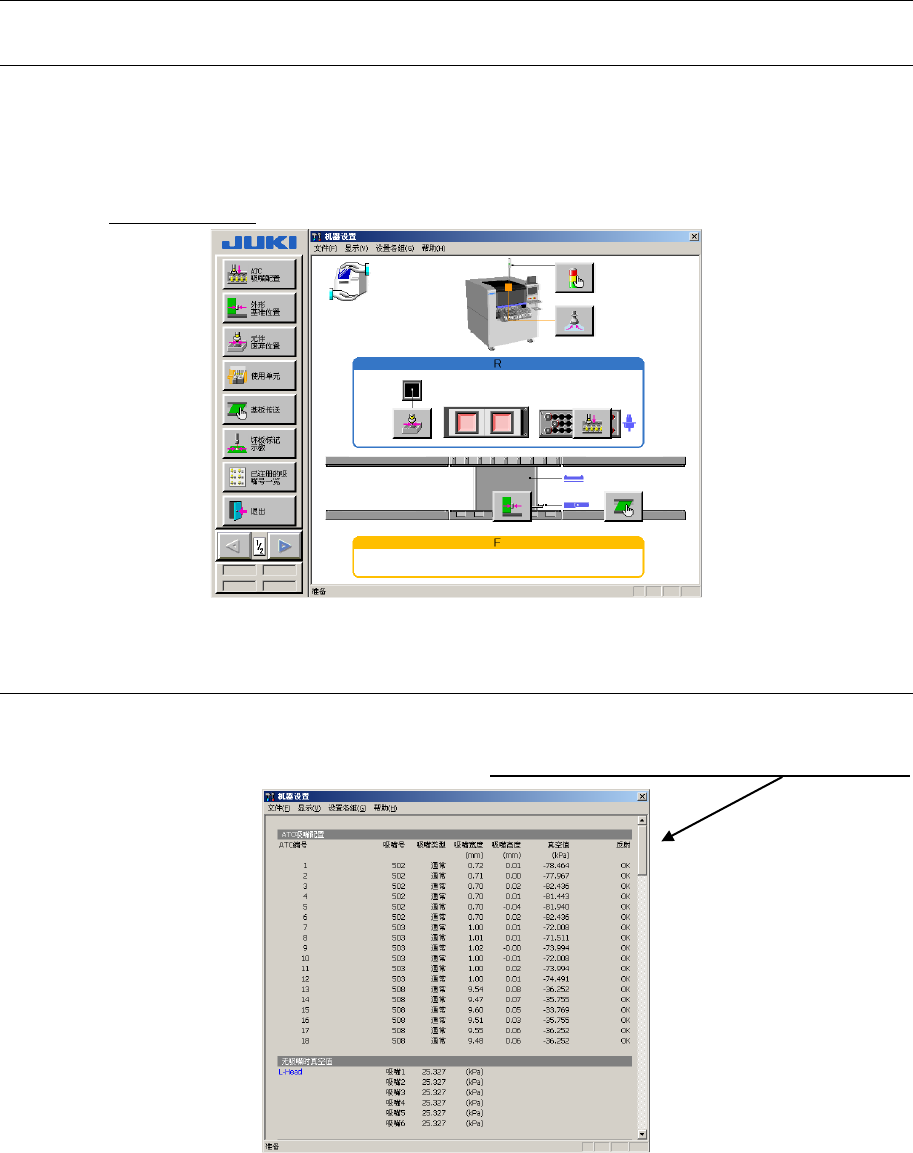

构成图初始画面
图 6-2-1-1 构成图初始画面
6-2-2 显示初始画面一览
从菜单上选择设置值一览表后，即可切换为当前值一览画面。可使用方向键、PageUp、
PageDown 键等上下移动滚动条。
移动滚动条，可以察看机器设置的设置情况。
图 6-2-2-1 机器设置初始画面（一览显示）
要变更各项目的设置时，请选择菜单栏的「设置各组」进行设置。
第 2 部 功能详解篇 第 6 章 机器设置
6-3
6-2-3 退出机器设置
从菜单栏中选择「文件」/「退出」，或在触摸屏上选择「退出」，则可退出机器设置。
显示如下信息。选择“是”，保存变更的值。
No.
选择按钮 处理
1 是 将设置值保存到 SSD（固态硬盘）。
2 否 使设置值无效。
3 取消 取消退出命令。
选择“是”或“否”，则显示如下信息。
单击“是”，即执行I/O安全方向的设置后退出。例如，当贴片头带有吸嘴时，把吸嘴放
回ATC后，再退出机器设置画面。
单击「是」后，轴即开始移动并开始执行各 I/O 的安全方向的设置。
在单击「是」以前，请务必确认无人在进行装置内部的作业。
另外，为了避免人身伤害，在设备运行时切勿将手放入装置内部，也不要将
脸和头靠近装置。
注意
