第 2 部 功能详解篇 第 9 章 自动校准
9-14
9-2-5 真空校准
执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得吸取元件、
贴片的最佳时机值。
当真空值比当初安装机器时有显著的变化，进行日常检修后还不能恢复时，请实施真空校
准。

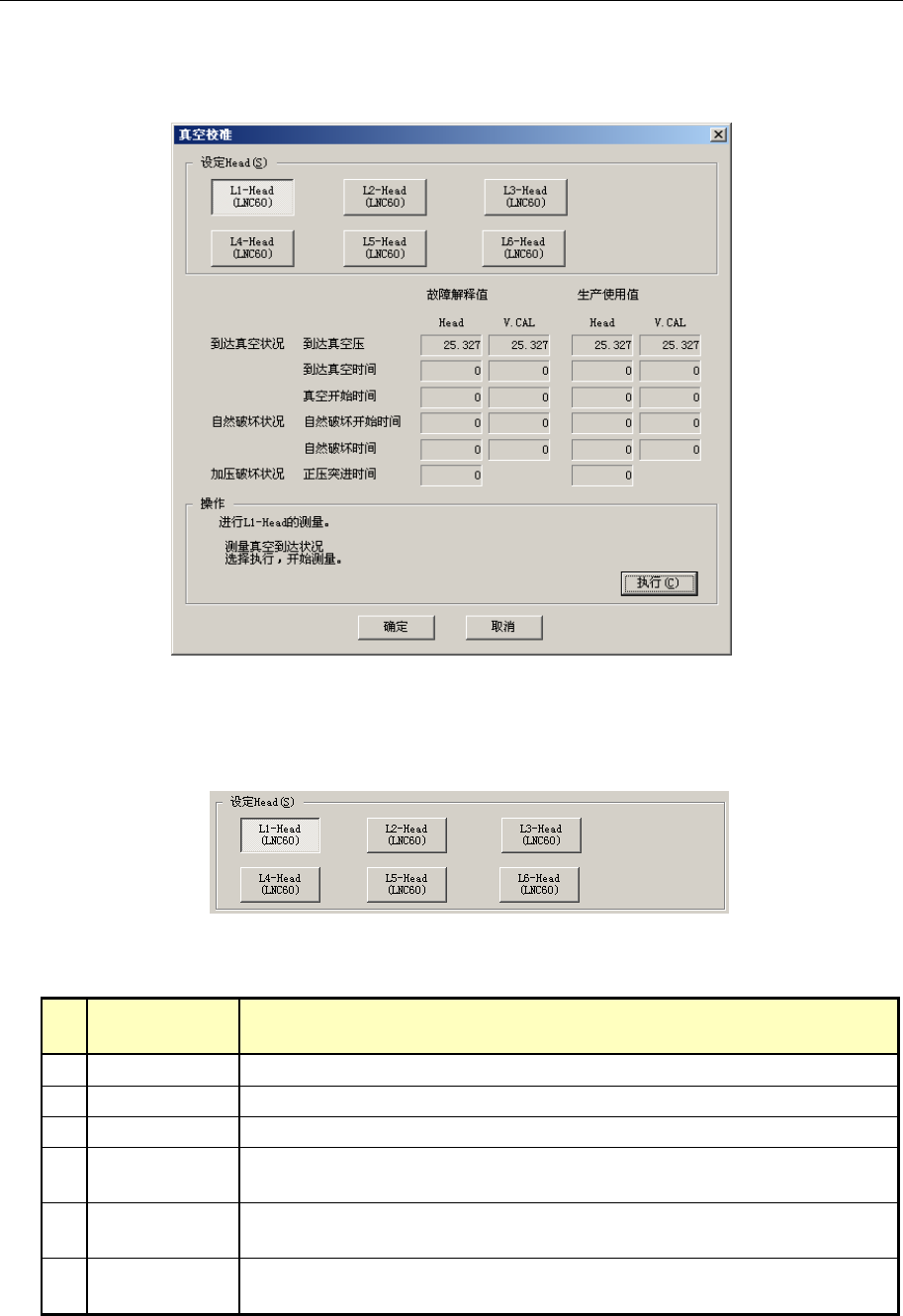

图 9-2-5-1 真空校准
设定Head
用单选框按钮选择需要设置的Head。
在机器设置时没有选中的“使用单元”(不使用的单元)，不能选择。
图 9-2-5-2 设定 Head
(1) 设置项目
No
.
项目 设置内容
1 到达真空压
通过 Head 侧、真空校准侧的各压力传感器测到的真空压最高值
2 到达真空时间
通过 Head 侧、真空校准侧的各压力传感器测到的真空到达时间
3 真空开始时间
通过 Head 侧、真空校准侧的各压力传感器测到的真空开始时间
4
自然破坏开始
时间
通过 Head 侧、真空校准侧的各压力传感器测到的从真空电磁阀关闭，
到真空值达到吸取真空压下限值的时间。
5 自然破坏时间
通过 Head 侧、真空校准侧的各压力传感器测到的从真空电磁阀关闭，
到真空值达到吸取真空压限值的时间。
6 正压突进时间
通过 Head 的压力传感器测得的从喷吹电磁阀打开，到真空值突破大气
压转为正压的时间。
(
选择左 1
Head
时)
第 2 部 功能详解篇 第 9 章 自动校准
9-15
(2) 设置方法
· 按照操作内的指示，对用单选按钮选中的“设定Head”进行设置。
选择[确定]时，设置值生效。(此时不保存设置值。)
选择[取消]时，设置值无效。
操作方法
按照指示操作,即可自动获得数值。
对“设定Head”选中的Head进行设置。
请选择[执行]。
选择[执行]，则自动测量真空到达状况。
警告
单击「执行」后，轴会移动。单击「执行」前,请务必确认无人在进行
装置内部的作业。此外，为了避免工伤事故，在运行过程中，切勿将
手放入装置内部，也不要将脸和头靠近装置。
测量内容
① 设定Head将移动到真空校准上，测量3次真空到达状况。
· 显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
请选择[运行]。
选择[运行]，则自动测量自然破坏状况。
第 2 部 功能详解篇 第 9 章 自动校准
9-16
② 设定Head将移动到真空校准上，测量3次自然破坏状况。
·显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
请选择[运行]。
选择[运行]，则自动测量加压破坏状况。
③ 设定Head将移动到真空校准上，测量3次加压破坏状况。
·显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
请选择[运行]。
选择[运行]，进行故障分析。
