JM-10_使用说明书.pdf - 第586页
第 2 部 功能详解篇 第 6 章 机器设置 6- 21 6-5-6-2 选项使用单元 选择 [ 选项使用 单元 ] 选项 卡后，会显示下 列“选项 使用单元设置” 画面。 图 6-5-6-2-1 选项使 用单元设置画面 (1) 设置项目 选择选项单元的 使用 / 不使用。 万一单元发生故障时，可在本项目中指定为 “不使用单元”，即可不 变更生产程序数据而 进行吸取贴片。 (2) 设置方法 点击单元按钮。 按钮为凸状态时 为“不使 用”…
第 2 部 功能详解篇 第 6 章 机器设置
6-20
(3) 生产动作
No.
单元 生产动作
1
左贴片头
θ
1
吸嘴 1
吸嘴 2
吸嘴 3
吸嘴 4
吸嘴 5
吸嘴 6
有替换的贴片头而未指定贴片头时，则用替换贴片头进行
贴片。无法贴片时，会在生产开始前检查中显示错误，此
时将无法生产。请修正生产程序。
执行优化时，不会将元件分配给这些贴片头。
θ
2
2
左 OCC
使用 BOC
标记识别、区域基准标记识别生产程序时，在生
产开始前的检查中会显示错误而无法生产。遇到这种情况
时，请修正生产程序。
3
传送带浮动传感器
前侧、后侧
删除功能后即可进行贴片。
第 2 部 功能详解篇 第 6 章 机器设置
6-21
6-5-6-2 选项使用单元

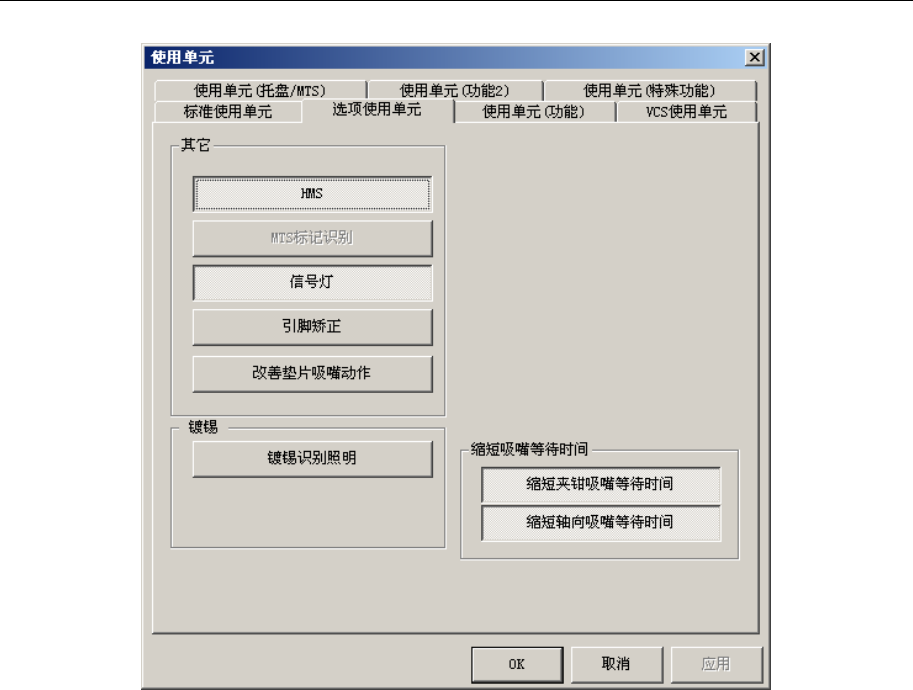

选择[选项使用单元]选项卡后，会显示下列“选项使用单元设置”画面。
图 6-5-6-2-1 选项使用单元设置画面
(1) 设置项目
选择选项单元的使用/不使用。
万一单元发生故障时，可在本项目中指定为“不使用单元”，即可不变更生产程序数据而
进行吸取贴片。
(2) 设置方法
点击单元按钮。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
·未进行选项使用单元设置的(以浅色文字显示的单元)，不能选择。
(3) 生产动作
除设置为“不使用”的功能不能使用外，生产可照常进行。
第 2 部 功能详解篇 第 6 章 机器设置
6-22
6-5-6-3 使用单元（功能）
设置“有”／“无” （是否）使用应用程序。
选择[使用单元(功能)]选项卡后，显示如下“使用单元(功能)设置”画面。
图 6-5-6-3-1 使用单元(功能)设置画面
(1) 设置项目
指定使用/不使用各项功能。
(2) 设置方法
·点击选择所需功能。按钮凸状态时为“不使用”，凹状态时为“使用”。
·在MS参数中没有选中的单元，不能选择。
(3) 生产·优化时的操作（指定为不使用时的动作）
No.
单元
生产动作
1 结束时保持数据功能 退出主桌面画面时不保存已读取的生产程序信息。
2
禁止送料器配置最优化
执行优化时，把“分配”选项中的“吸取数据”固定为“分
配自动选择”。
禁止吸嘴配置最优化
执行优化时，把“分配”选项中的“吸嘴”固定为“使用固
定吸嘴”。
3 传送带浮动即停止
在 XY 移动中传感器检查出传送带浮动时，XY 的速度进入低
速运行。
XY 移动前传感器检测出送料器悬浮时询问：是否重试检测。
选择[重试]：则传感器重新确认传感。
选择[取消]：退出生产。
