第 2 部 功能详解篇 第 6 章 机器设置
6-29
6-5-9 信号灯
可设置各画面以及运行时各信号灯的点亮状态。
选择信号灯后，可显示如下信号灯设置画面。

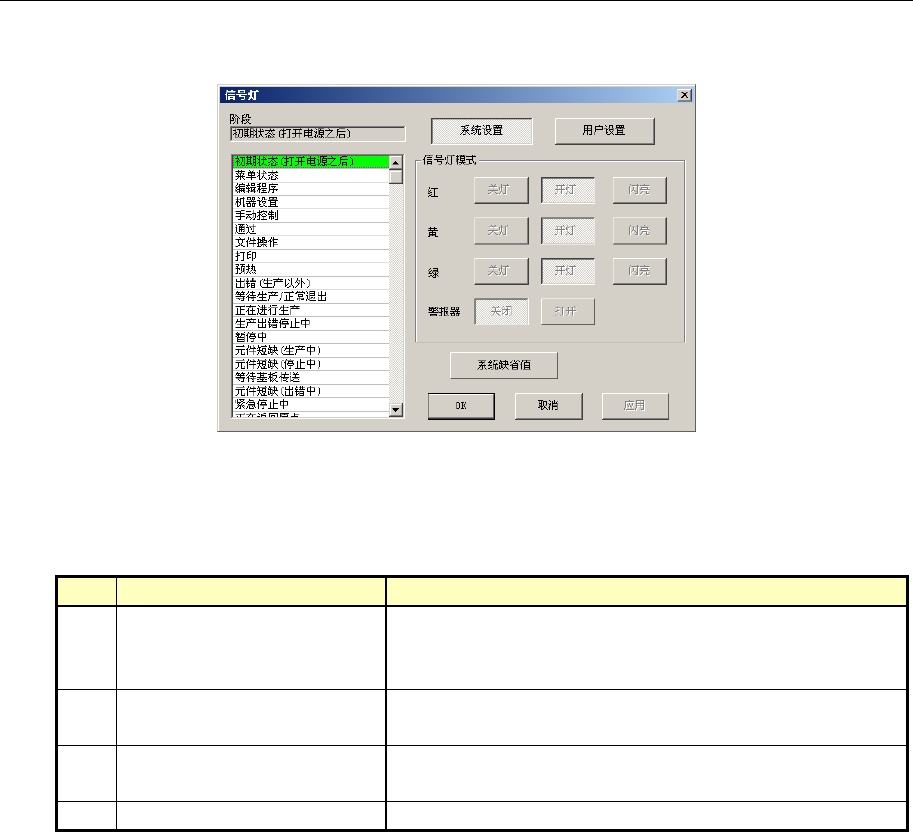

图 6-5-8-1 信号灯设置的对话框画面
(1) 设置项目
No. 项目 设置内容
1 系统设置、用户设置
· 系统设置
：机器固有的设置。可以参照系统缺省值的
设置参数。
(不能修改设置)
· 用户设置
：可以改变信号灯模式。
2
信号灯模式
(红、黄、绿)
设置各操作阶段的信号灯的点亮模式。
3
信号灯模式
(蜂鸣器)
※注
设置各操作阶段的蜂鸣器 ON/OFF。
4 系统缺省值 将用户设置内容统一为系统设置。
※注
： 当蜂鸣器鸣叫时，按下面板上的任意开关，如按<START>开关、或<STOP>开关，则
停止鸣叫。为停止鸣叫按下的开关，只起停止鸣叫的作用，不起原来的开关功能作
用。
(2) 设置方法
根据画面左侧的一览表，选择要设置的动作，指定信号灯模式 (选择后，按钮变为凹状态)。
第 2 部 功能详解篇 第 6 章 机器设置
6-30
(3) 系统缺省值（初始值）
No.
状 态
信号灯模式
备注
点亮状况 红 黄 绿 蜂鸣器
1 初始状态(接通电源后) 全部点亮 OFF
2 菜单状态 黄色点亮 ― ― OFF
3 编辑程序 黄色点亮 ― ― OFF
4 机器设置 黄色点亮 ― ― OFF
5 手动控制 黄色点亮 ― ― OFF
6 空转模式 黄色点亮 ― ― OFF
7 文件操作 黄色点亮 ― ― OFF
8 印刷 黄色点亮 ― ― OFF
9 预热 黄色点亮 ― ― OFF
10 错误(生产以外) 红色点亮 ― ― OFF
11
生
产
待机/正常退出 全部点亮 OFF
12 执行中 绿色点亮 ― ― OFF
13 出错停止 红色点亮 ― ― OFF
14 暂停 黄色点亮 ― ― OFF
15 元件用尽 执行中 绿色点亮+黄色闪烁 ― OFF
16 元件用尽 停止 红色点亮+黄色闪烁 ― OFF
17 等待基板传送 绿色闪烁 ― ― OFF
18 元件用尽出错 红色点亮+黄色闪烁 ― OFF
19 紧急停止 红色点亮 ― ― OFF
20 返回原点 黄色点亮 ― ― OFF
21 自我诊断 黄色点亮 ― ― OFF
22 故障解析 黄色点亮 ― ― OFF
23 自我校准 黄色点亮 ― ― OFF
24 设置变更 黄色点亮 ― ― OFF
25 其他 全部点亮 OFF
初始状态是指，接通电源后到可进行操作为止的状态。
此外，菜单状态指初始状态以后的初始画面。
：
指示灯熄灭
：
指示灯点亮
：
指示灯闪烁
第 2 部 功能详解篇 第 6 章 机器设置
6-31
6-5-10 坏板标记示教
当坏板标记的颜色和基板的颜色难以区别时，应对摄像机的灵敏度进行设置。
在基板记上坏板标记时，尽量选择水平位置。
选择坏板标记示教，则显示如下图所示的[坏板标记示教]设置画面。
设置 OCC 的阈值。
图 6-5-9-1 坏板标记示教设置画面
（1）设置方法
示教各设置项目。
使用 HOD 或按示教按钮，通过摄像机示教进行输入，或直接从键盘逐项输入。
输入 XY 位置时，只要光标在 X 或 Y 上, XY 值可同时被读取反映。
[无标记位置]栏内，请指定标记周围与标记有明显对比度的位置。
把光标放在设置 OCC 坏板标记阈值的位置上，按 HOD 的 CAMERA 键或按示教按钮执行示教。
（2）执行操作
设置 OCC 坏板标记阈值的操作
把光标对准设置 OCC 坏板标记阈值的编辑框，按下 HOD 的 CAMERA 键或按下示教按钮开始示教。
图 6-5-9-2 坏板标记示教设置画面（按钮）
