JM-10_使用说明书.pdf - 第271页
第 1 部 基本篇 第 3 章 维护 3- 23 吸嘴用超声波清 洗后放置 下来，会使吸嘴 内圈生锈 。 请按下列顺序， 在吸嘴滑 动部上油。 1) 清洗后，用气 枪等把吸 嘴内部的酒精吹 干净。 2) 在图示的润滑油 涂抹部分（把 吸嘴滑动部向 方向推入时 从吸嘴内圈蹦出的 部分）， 用沾油半湿的棉 花棒滴上 一滴。 3) 把吸嘴滑动 部分上下滑动 20 ～ 30 次 ，使润滑油涂布 均匀。 4) 用干净抹布， 把吸嘴周 围多余的油擦…
第 1 部 基本篇 第 3 章 维护
3-22
1) 500～504 号吸嘴，可整个浸入酒精液里，在超声波清洗器中清洗约 5 分钟。
2) 使用超声波清洗器清洗 505～508C 号吸嘴时，为防止用酒精清洗造成尖头氨基甲酸乙酯部分剥
离，因此，请用治具等把吸嘴倒置放入，防止尖头浸入酒精。
3) 如若氨基甲酸乙酯部分的脏污和吸嘴扩散器的脏污擦不掉，请用软布浸湿酒精擦干净。
4) 为防止吸嘴内部生锈，洗净后，请按下页「清扫吸嘴后上油」的说明注油。
清扫部位
3-3-5 吸嘴
实施频度 ：每周
清扫内容 清洗吸嘴
使用工具 ：
超声波清洗器
推荐溶剂 ：IPA
ウレタン部
1)
切不可使用酒精以外的溶剂（丙酮等）。
否则，使用后可能使吸嘴扩散器变色。
此外，溶剂可能引火。使用时，务必十分注意。
作业时请带上防有机臭味用的口罩。
IPA 成分中含有对人体有害的物质。
2) 切不可分解吸嘴。
ビーカ
アルコール
氨基甲酸乙酯部分
烧杯
酒精
注意
第 1 部 基本篇 第 3 章 维护
3-23

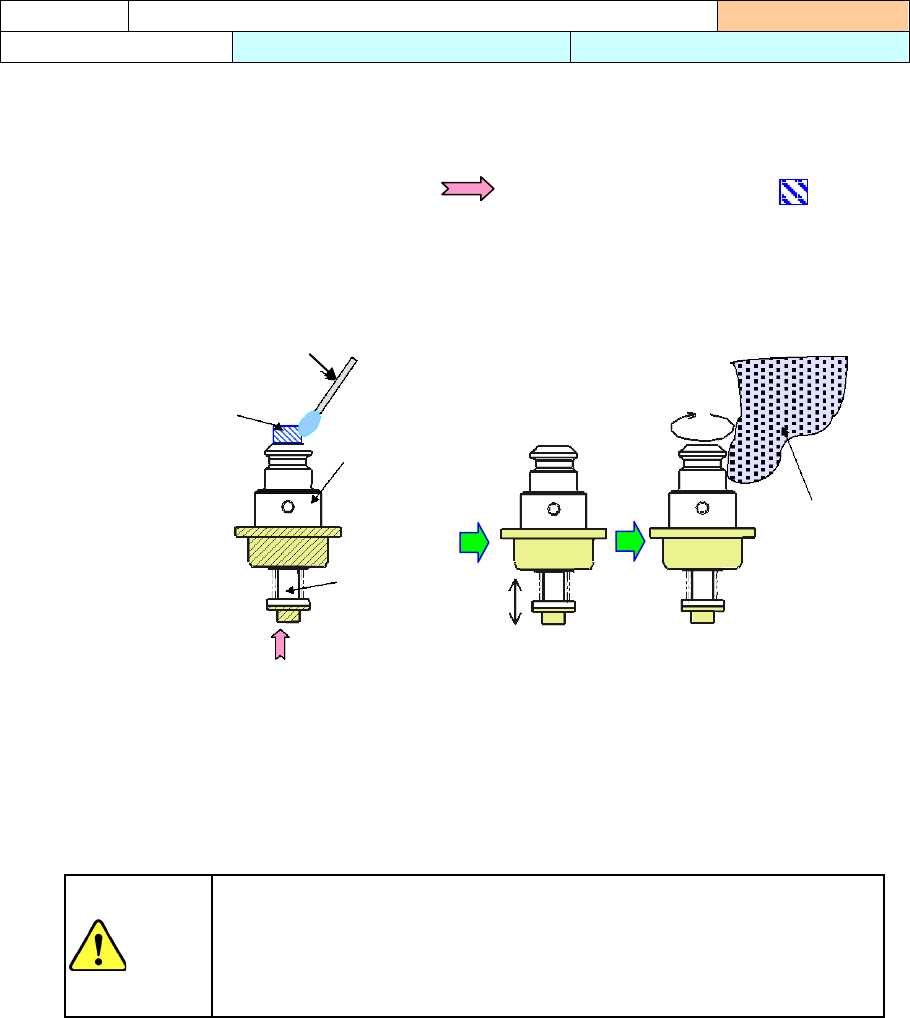

吸嘴用超声波清洗后放置下来，会使吸嘴内圈生锈。
请按下列顺序，在吸嘴滑动部上油。
1)清洗后，用气枪等把吸嘴内部的酒精吹干净。
2)在图示的润滑油涂抹部分（把吸嘴滑动部向 方向推入时从吸嘴内圈蹦出的 部分），
用沾油半湿的棉花棒滴上一滴。
3)把吸嘴滑动部分上下滑动 20～30 次，使润滑油涂布均匀。
4)用干净抹布，把吸嘴周围多余的油擦干净。
5)涂油后，把吸嘴放回 ATC 单元，执行「机器设置」→「ATC 吸嘴配置」。
（请参见「6-5-1 ATC 吸嘴配置
」）
注油项目 吸嘴清扫后上油
实施频度 ：每周
使用工具 ：气枪、棉花棒、抹布 使用油 ：JUKI NEW DEFLEX No.1
オイルを湿らせた綿棒で塗布
1)
吸嘴，不可使用 NEW DEFLEX OIL NO.1 以外的其他油。
使用黄油等油脂类黏度高，会使吸嘴滑动返回不畅。
2) 嘴放必须放进 ATC 单元，不可放回贴片头。
注意
吸嘴滑动部
ノズルイン
ナ
オイル塗布部分
②ノズルスライダを
20
～
30
回上下に動かす
③
用干净抹布，
把吸嘴周围多余
的油擦干净
涂油部分
吸嘴内圈
②
把吸嘴滑动部分上下滑动
20～30 次。
①
用棉花棒沾湿油，进行涂抹
第 1 部 基本篇 第 3 章 维护
3-24
1) 用棉花棒浸湿酒精，清扫吸嘴外圈的内部。
2) 用酒精，把吸嘴外圈表面部分和弹簧部分擦干净。
1) 吸嘴外圈，以及吸嘴外圈与吸嘴弹簧支架之间，要用沾湿油的棉花棒进行涂抹。涂抹后，多余
的油用气枪吹掉，再用抹布擦干净。
2) 为使吸嘴外圈滑动滑润，请在涂抹黄油部位上（吸嘴外圈和外圈弹簧支架的缝隙部分），用牙
签头等沾上米粒大的阿尔巴尼亚黄油（6459 润滑油 N
）涂上。
3) 把吸嘴外圈上下滑动 20～30 次，使黄油涂布均匀。
清扫部位
3-3-6 吸嘴外圈
实施频度 ：每月
清扫内容 清扫吸嘴外圈
使用工具 ：
棉花棒、抹布
推荐溶剂 ：IPA
注油项目 清扫吸嘴外圈后涂抹油、黄油 实施频度 ： 每月
使用工具 ：棉花棒、
抹布
使用油 ： JUKI NEW DEFLEX 油 No.1
润滑油 ： 6459 润滑油 N
棉花棒
ウエス
アウタスプリングホルダﾞ
グリス塗布部分
つまようじ
ノズルアウタ
スプリング
ノズルアウタ
用沾湿油的棉花
棒进行涂抹
ノズルアウタ
用抹布把多余的
油擦干净
抹布
弹簧
吸嘴外圈
吸嘴外圈
吸嘴外圈
牙签
外圈弹簧支架
黄油涂抹部位
20
～30 次
