第 2 部 功能详解篇 第 13 章 程序补充 13 -6 · 网络电阻 外形尺寸 横 元件高度 外型尺寸 纵 · 微调电容器 外形尺寸 横 元件高度 外形尺寸 纵 · GaAsFET(topview 图 ) 外形尺寸 S ource Gate Source Drain 引脚长度左右 引脚长度左右 引脚宽度左右
第 2 部 功能详解篇 第 13 章 程序补充
13-5

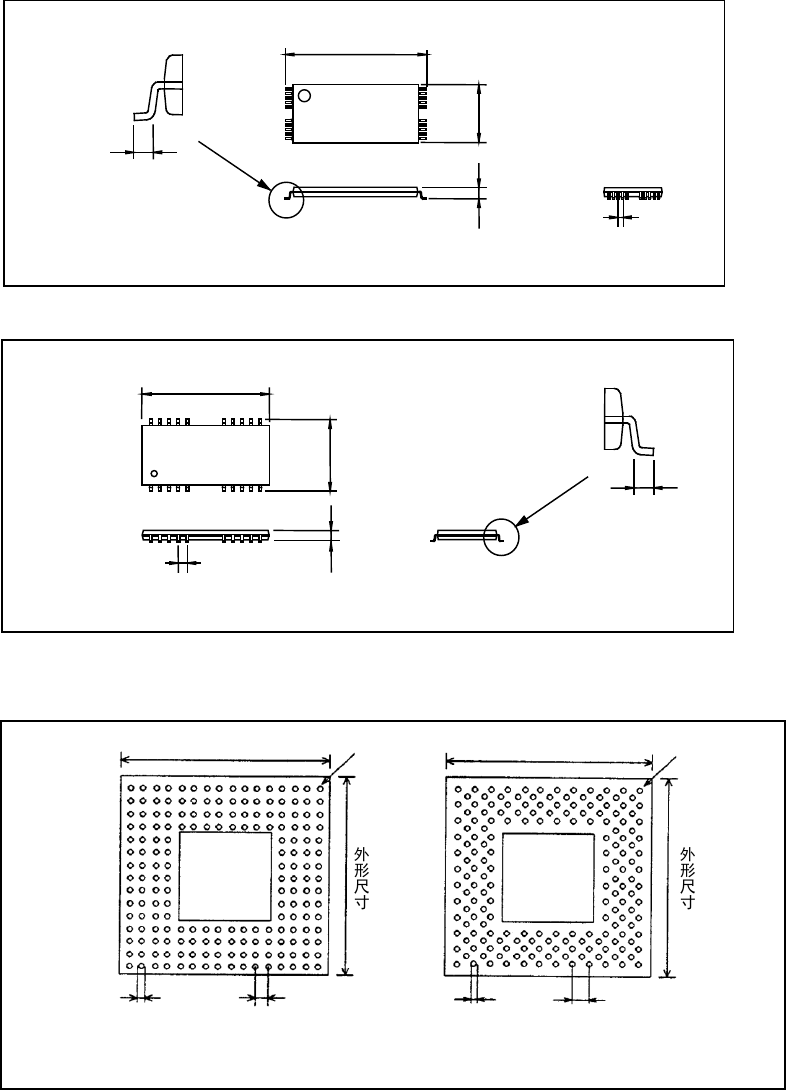

· TSOP-1
引脚长度
外形尺寸 纵
外形尺寸 横
引脚间距
元件高度
＋
· TSOP-2
引脚长度
外形尺寸 纵
外形尺寸 横
引脚间距
元件高度
＋
· BGA、FBGA(仰视图)
(注)球体直径作为引脚宽度输入,球体间距作为引脚间距输入。
一般配置型 交错配置型
球直径
A1 或
1 号针
外形尺寸
外形尺寸
A1 或
1 号针
球间距
球直径 球间距
第 2 部 功能详解篇 第 13 章 程序补充
13-6
· 网络电阻
外形尺寸 横
元件高度
外型尺寸
纵
· 微调电容器
外形尺寸 横
元件高度
外形尺寸 纵
· GaAsFET(topview 图)
外形尺寸
Source
Gate
Source
Drain
引脚长度左右
引脚长度左右
引脚宽度左右
第 2 部 功能详解篇 第 13 章 程序补充
13-7
· J 形引脚插座
外形尺寸 横
外形尺寸
纵
元件高度
引脚间距
引脚长度
· 鸥翼式插座
外形尺寸
横
外形尺寸 纵
元件高度
引脚间距
引脚长度
· 带减震器的插座
外形尺寸 横
外形尺寸 纵
元件高度
引脚间距
引脚长度
