第 1 部 基本篇 第 4 章 制作生产程序
4-181
4-5-2-9 XY 轴的示教
对XY轴示教(XY轴的坐标值的获取)的方法，有使用贴片头的各吸嘴示教、使用摄像机示教的
2种方法，操作人员可选择装置进行示教。
但根据示教时的具体状态，可选择的设备会受限制。
(1)利用贴片头的各吸嘴进行示教的方法
利用贴片头进行示教时，首先在HOD上选择示教的装置，然后进行示教。
(2)利用摄像机进行示教的方法
使用摄像机示教时，用1、2、3POINT键指定输入点数，进行各点数定位。
再对每1点，选择是用十字光标获得中心(交点)坐标，还是用移动箱形窗口的各边取得其中
点坐标。
对2POINT及3POINT的示教，请移动装置，按动HOD的ENTER键,
按动次数由输入点数决
定(2点时，移动→ENTER→移动→ENTETR后结束)。

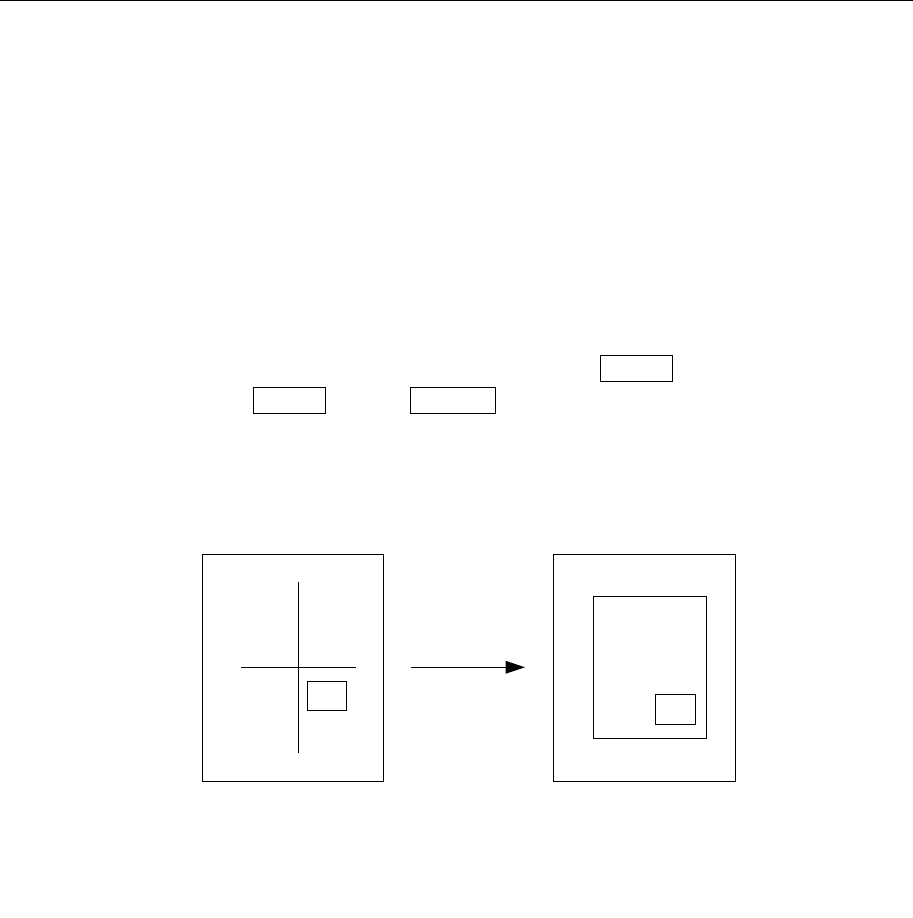

通常，对每一点的十字光标移动，通过XY轴的轴驱动键来进行。通过箱形窗口获得坐标时，
要按HOD的WINDOWS键。此项操作后，在监视器画面上，十字光标变为窗口光标。
WINDOW
キー
＜通常は十字カーソル＞
＜ウィンドウカーソル＞
<通常为十字光标> <窗口光标>
WINDOW
第 1 部 基本篇 第 4 章 制作生产程序
4-182
用XY轴用的轴驱动键，来移动窗口框的上面、左面、下面及右面。
先移动上面、左面，按下ENTER键。
再移动下面、右面，按下ENTER键。
移动下面、右面后，按下ENTER键，摄像机移动,
使箱形窗口的中心变为原来十字光标的中
心，箱形窗口变回十字光标。
在此，按下ENTER键，就可获得坐标值。
注意
为了避免人身伤害，在 HOD 操作过程中，切勿将手放入装置内
部，也不要将脸和头靠近装置。
第 1 部 基本篇 第 4 章 制作生产程序
4-183
※关于数字放大功能
(1) 功能概要
在操作选项中设置了「执行数字放大」时，可在监视器上放大显示摄像机拍摄的图像。
需要放大时，请按两次 HOD 的 Window 键。
按 CAMERA 、或 Window 键时，图像显示如下。
- 按 CAMERA 键时：显示通常的图像。
- 按第一次 Window 键时：显示通常的 Window 示教模式。
- 按第二次 Window 键时：显示放大后的图像。
* 有关设置数字放大功能的详细说明，请参见『第 5 章 操作选项』。
示教方法：画面上显示方形框后，将方框大小与元件对齐后示教。先按下 HOD 上的 ENTER
键确定方形框，再确认所显示的十字光标中心位置，按 HOD 的 ENTER 键，以
确定示教。
(2) 放大的规格
可根据元件的外形尺寸，切换放大比例。
・选中放 大 4 倍时：
长边尺寸为 2.25～1.11mm ，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・未选中放大４倍时：
长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。
放大显示功能，在跟踪贴片坐标、跟踪吸取、编辑程序时示教吸取数据的 XY 等场
合均可使用。
(3) 适用放大显示的条件
- 元件外形尺寸的长边尺寸为 2.25mm 以下
- 角度为 0/90/180/270° 时
- 贴装位置：贴装角度 + 电路角度
- 吸取位置：吸取角度
