打开优化实行中的画面，显示优化的进行情况。优化正常地结束之后，关闭优化实行中画面。
图 12-8-3-3 正在进行优化
在 MNVC 功能有效时，若有分配给 LNC60 贴片头进行图像识别元件时，该图像识别元件将自动分
配给 LNC60 贴片头。选择了「优化」-「分开的贴片数据」之后，显示如下画面，可以确认优化
结果、图像识别元件分配给 LNC60 贴片头的情况。
图 12-8-3-4 确认分开的贴片数据
第 2 部 功能详解篇 第 12 章 通用图像
12-55
12-8-4 图像识别检查
可以用任意的 Head 进行图像识别检查。下图是调出图像识别检查时显示的画面。想用 LNC60
贴片头进行图像识别检查时，请按使用的贴片头的「Head 选择」按钮。

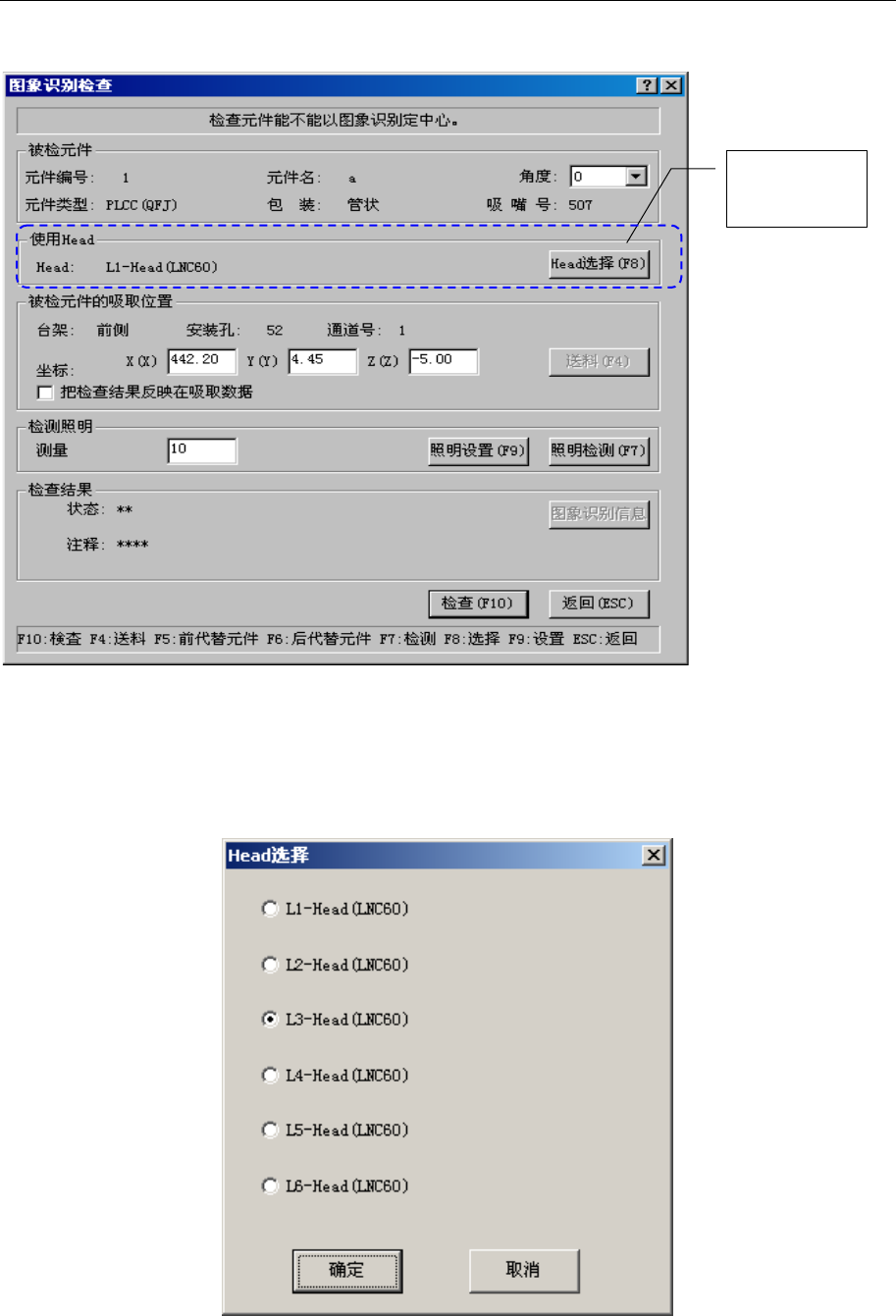

图 12-8-4-1 图像识别检查对话框
（注）如果是不能适用于 LNC60 贴片头的元件时，则用灰色显示出贴片头选择画面，不能选择
贴片头。
在如下画面中，请指定进行图像识别检查的贴片头，然后按「确定」按钮。
图 12-8-4-2 选择 Head
选择 LNC60
Head 状态
第 2 部 功能详解篇 第 12 章 通用图像
12-56
12-8-5 错误图像的显示
在操作选项中选中「发生错误时暂停」的情况下，从 如下暂停画面可以进行重新显示/保存发生
图像识别错误元件的图像。显示如下图像后，请按「详细错误」按钮。
图 12-8-5-1 暂停画面
