第 1 部 基本篇 第 4 章 制作生产程序
4-204
（9）插入元件的元件数据完成后，变更元件尺寸时数据固定
选择“返回默认值”时，在变更元件尺寸时各设定值会恢复为默认值。
选择“固定”时，即使变更元件尺寸，仍会保持当前选择的设定不变。
有关固定设定项目请参见下表。
设定项目名 ○：固定
×：不固定
定心 吸嘴号 ○
元件吸取真空压 ○
附加信息 贴片推进量 ○
吸取推进量 ○
吸取偏移量 × ※1
夹持吸嘴数据 ○
扩展 速度 ○
贴片偏差 ○
激光高度
○
元件形状
○
吸取调整真空时间
○
贴片调整真空时间
○
检查 吸取位置偏移 ○
测量 设置元件方向判别
○
※1 吸取偏移量，外形尺寸的宽度或长度一有变更，便会恢复为默认值。
第 1 部 基本篇 第 4 章 制作生产程序
4-205
4-5-4 机器操作
操作主机的动作，执行各种作业。菜单上分成各种作业项目。

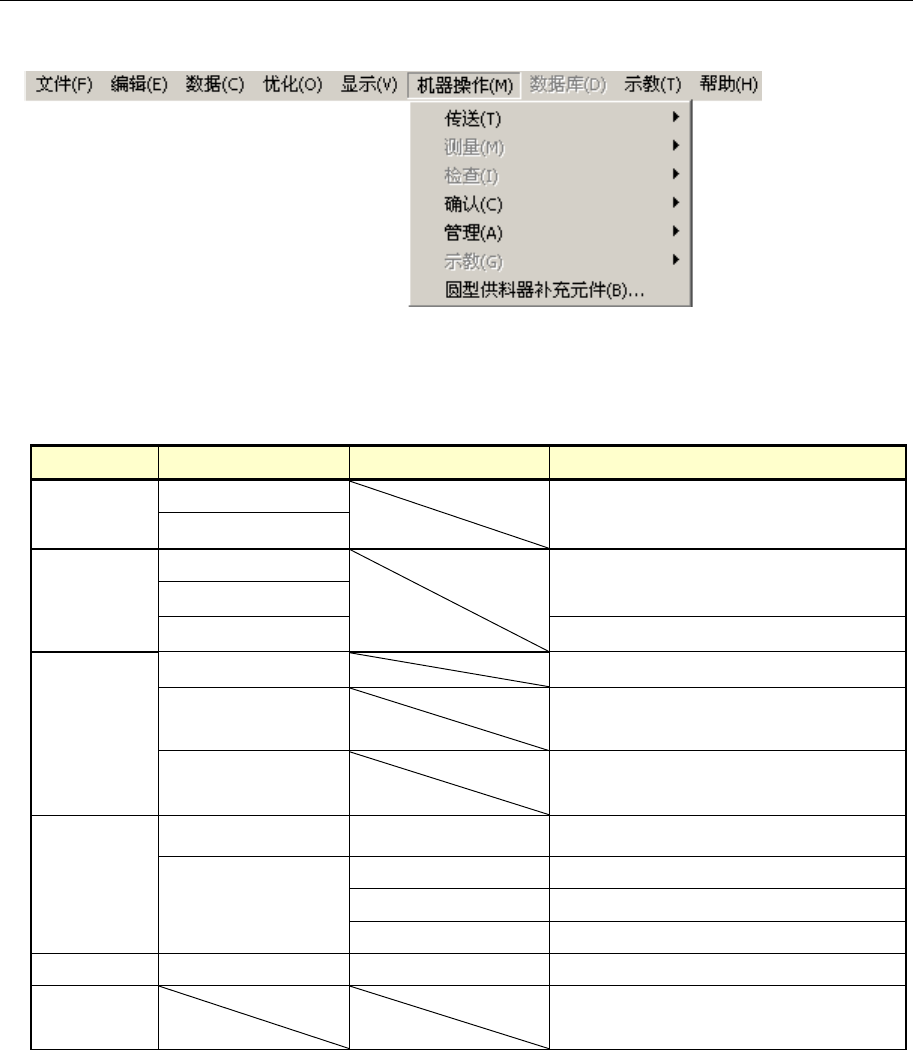

图 4-5-4-1 选择机器操作的画面
各项菜单项目及子菜单的功能概要。
菜单项目 子菜单 1 子菜单 2 概要
传送 基板搬入 将基板搬入或搬出主机。
基板搬出
测量 单独
测量元件数据的各项详细值。
连续
方向判别
测量元件方向判别测量值。
检查
認識
可通过图形识别检查元件是否对中。
确认速度功能 进行模拟生产, 检查运行中的 XYθ
偏移量。
DFFP VCS 参数自
动取得
显示 DFFP VCS 参数自动取得画面。
确认 标记类
BOC
确认 BOC 标记识别及储存实测值。
坐标类 贴片位置 确认贴片数据的各坐标位置。
吸取位置 确认吸取数据的各坐标位置。
吸取高度 确认吸取数据的各高度位置。
管理 管理 标记数据库 标记数据库的各种操作。
圆型供料器
补满
圆型供料器补满动作。
第 1 部 基本篇 第 4 章 制作生产程序
4-206
4-5-4-1 传送
(1)基板搬入/基板搬出夹紧
执行基板的搬入、搬出，夹紧。
将轴待避到安全位置后，显示下列基板传送画面。
图 4-5-4-1-1 基板传送
·按<开始>开关或「执行」进行传送。
·结束操作时，请按「关闭」。
·在传送过程中因某种原因想取消操作时，可按<停止>开关停止。
