第 2 部 功能详解篇 第 12 章 通用图像 12 - 13 12 -3-2 「元件查看器」的使用方法 从 元件要素组选择列表 中选择元件要素组，或用鼠 标点击要选择的元件要素 组，则选中的 元件要素组显示 为蓝色， 首元件要素显示 为黄色。 图 12-3-2-1 「 元件查看器 」 画面说明 ■ 工具栏 ※ 1 ： 如果将上 面定义的元件 要素， 用 「 元件查看器 」 显示从下面 看到的图像 ， 或将背面定 义的元件 要素 ，用 …
第 2 部 功能详解篇 第 12 章 通用图像
12-12
(2) 从元件（要素）数据画面打开
在元件（要素）数据画面中确认元件要素组数据已完成后，点击「元件查看器」按钮。

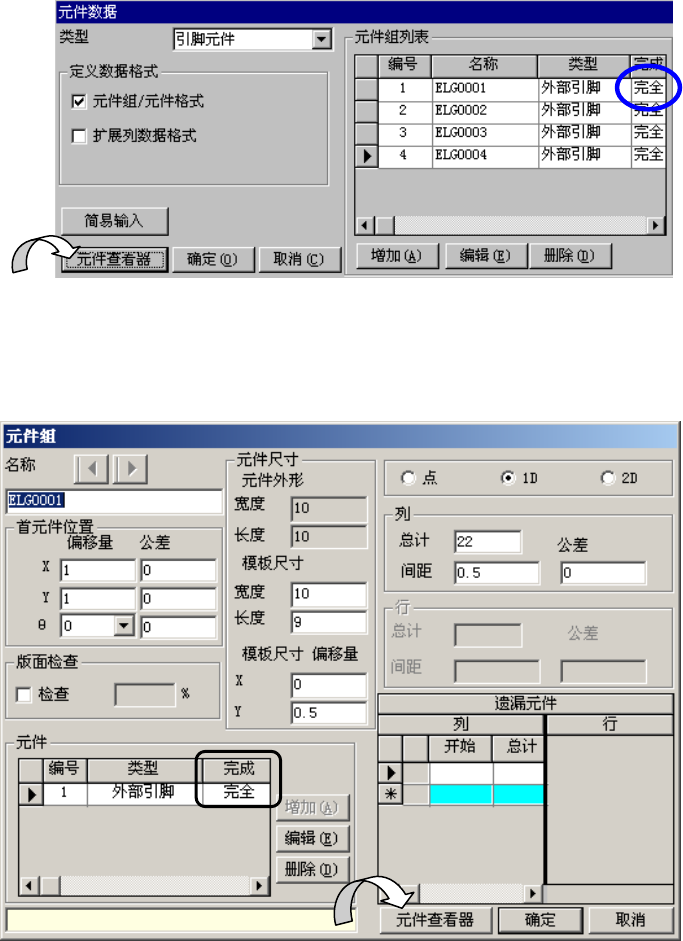

图 12-3-1-4 元件要素数据画面的「元件查看器
」
按钮
(3) 从元件（要素）组画面打开
在元件（要素）组画面中确认元件（要素）数据已完成后，点击「元件查看器」按钮。
图 12-3-1-5 元件（要素）组画面显示
第 2 部 功能详解篇 第 12 章 通用图像
12-13
12-3-2 「元件查看器」的使用方法
从
元件要素组选择列表
中选择元件要素组，或用鼠标点击要选择的元件要素组，则选中的
元件要素组显示为蓝色，首元件要素显示为黄色。

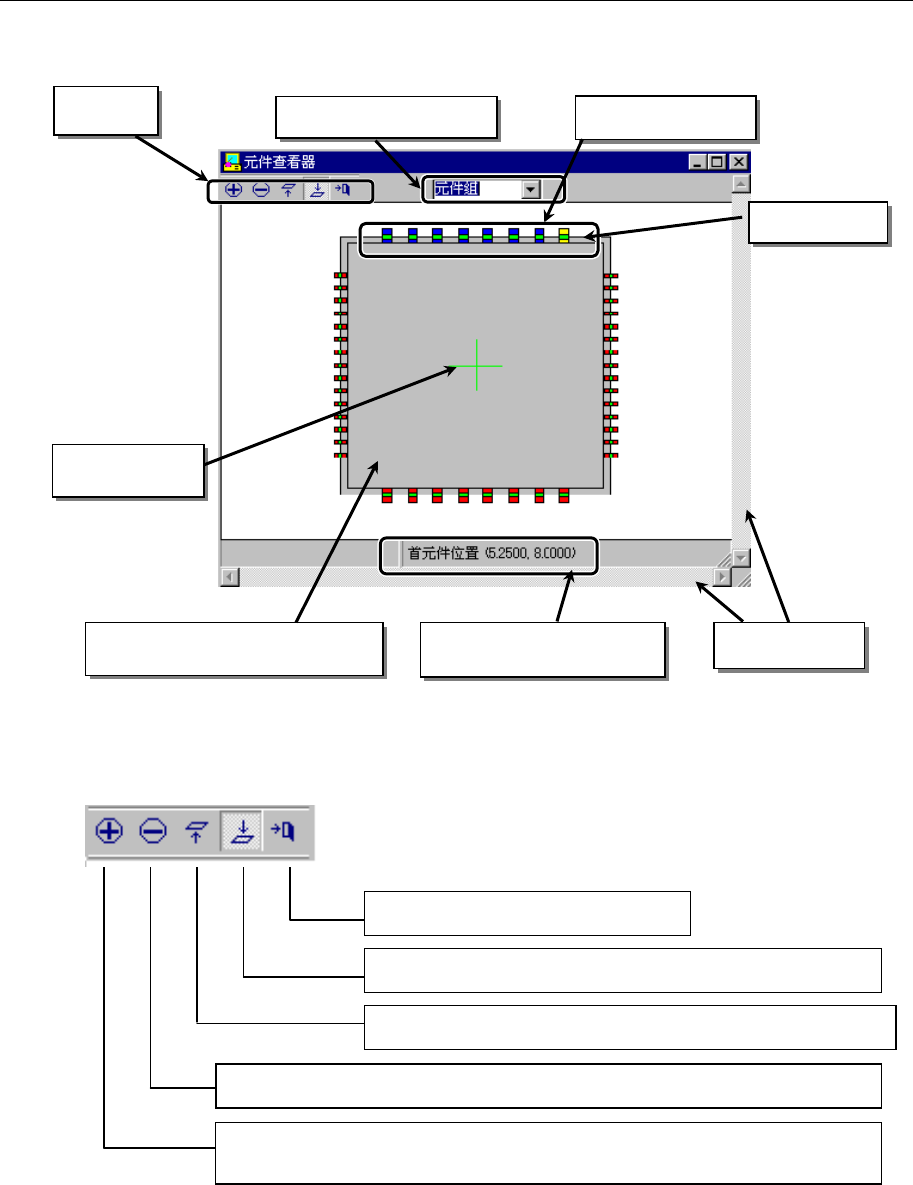

图 12-3-2-1 「元件查看器
」
画面说明
■ 工具栏
※1
：如果将上面定义的元件要素，用「
元件查看器
」显示从下面看到的图像，或将背面定义的元件
要素，用「元件查看器」显示从上面看到的图像，则有可能看不到元件要素。务请注意。
结束
：关闭察看器。
俯瞰图
：显示从上面所看到的元件的图像。※1
仰视图
：显示从下面所看到的元件的图像。※1
缩小
：点击图标，则按 10%的比例缩小。
放大
： 点击图标，则显示为图标按下状态。在画面上左击鼠标，则以
10%的比例放大。
在元件数据中输入的元件外形
(含引脚)
滚动条
表示元件中心
的十字线
被选中的元件要素组的首
元件坐标
元件要素组选择一览表
工具栏
选中的元件要素组
首元件要素
第 2 部 功能详解篇 第 12 章 通用图像
12-14
12-3-3 编辑通用元件数据
当
元件要素组
画面中显示「
元件查看器
」时，则可在不关闭「
元件查看器
」画面的情况下
编辑
元件要素组
画面。
数据编辑完成后，点击「
元件查看器
」按钮，则已编辑的内容被反映在「
元件查看器
」中。
图 12-3-3-1 在元件要素组画面中的数据编辑
数据编辑完成后，点击“元件查看器”按钮，则已编
辑的内容被反映在“元件查看器”中。
