第 1 部 基本篇 第 2 章 生产
2-73
2-11 生产时的各种处理
2-11-1 元件用完
当从带状送料器、管状送料器吸取元件时，如果发生重试超次，或当元件剩余数量为0时，
需要进行以下的元件用尽处理。
请补充元件或解除重试超次的原因(补充元件剩余数量等)后再开始生产。
2-11-1-1 元件用完处理
(1) 信号灯呈黄色闪烁(按 JUKI 标准设定时)
(2) 处理的继续
对能够贴片的其他部分进行贴片。
如果有替代的送料器,则从下一吸取贴片循环开始，使用替代送料器。
但是，若已选中操作选项中的“无元件供给时暂停”，则显示下图的画面，机器暂停。
图 2-11-1-1 元件用完
按<START>开关开始生产运行，按<STOP>开关则显示信息，则停止生产运行。
注意
按下<START>开关后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认无人在进行装置内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体
(调整工具等)。
第 1 部 基本篇 第 2 章 生产
2-74
(3) 生产重启模式
生产再开始运行，有“重试”和“跳过”两种方法。
重启模式 生产再开始模式的运行
重试
查找所有元件用尽的元件的替代送料器，如果所有送料器的元件都已用尽，
则在补满所有的送料器后，从该吸取贴片循环开始,重新开始生产。
跳过
跳过已用尽的元件，从下一个吸取循环重新开始生产。
(4) 操作选项的运行
操作选项的选择项目
元件用尽时的运行内容
元件用尽再开始时测量元件高度。
测定已用尽的芯片、圆筒形芯片元件高度后再开始生
产运行。
元件用尽再开始时进行吸取跟踪。
进行吸取跟踪后再开始生产运行。
在运行前显示下图的自动吸取跟踪设置画面。请输入
运行元件的短边最大值后，按<START>。
图 2-11-1-2 自动吸取跟踪设定画面
(5) 元件用尽供给装置的跟踪及吸取位置校正
① 可跟踪的供给装置
可对带状送料器、管状送料器、散装送料器、径向供料器、轴向供料器、圆型供料器
中所有发生重试超次或元件用尽的供给装置进行跟踪。但不包含已被设定为不使用的
装置。
② 进入跟踪模式的方法
从HOD的CAMERA、HEAD、HMS确定驱动键，进入跟踪模式。
③ 其他操作
其他操作与吸取位置跟踪相同。
注意
按下<START>开关后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装
置。
在按下<START>开关前，请务必确认无人在进行装置内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体
(调整工具等)。
第 1 部 基本篇 第 2 章 生产
2-75
(6) 详细信息
按下「详细信息」按钮后，会显示发生错误的贴片头列表。

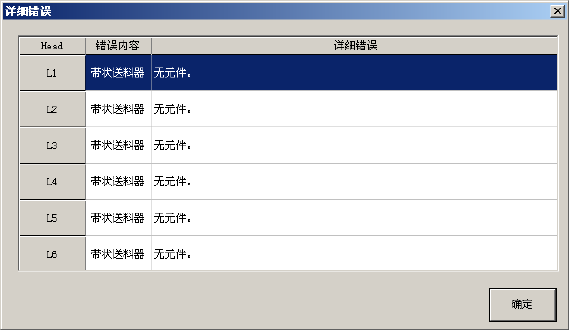

图 2-11-1-3 详细错误信息画面
◇ 关于错误内容的详细情况，请参见「2-10-4 重试列表」。
<确定> 按下该按钮，关闭错误详细信息画面。
<START> 按下该开关，关闭错误详细信息画面及元件用尽画面，生产再开始。
<STOP> 按下该开关，关闭错误详细信息画面，显示中断选择时的画面，并询
问是否中断生产。
