第 2 部 功能详解篇 第 6 章 机器设置
6-11
6-5-1 ATC 吸嘴配置
设置ATC配置的各吸嘴的信息。
选择ATC吸嘴配置，则显示下图的ATC吸嘴配置的设置画面。
设置“吸嘴号”、“吸嘴类型”、“真空值”、“吸嘴高度”。设置将自动进行。但，也
可通过键盘来输入“吸嘴号”。
根据 MS 参数中设置的 ATC 单元，ATC 编号的总数会变化。

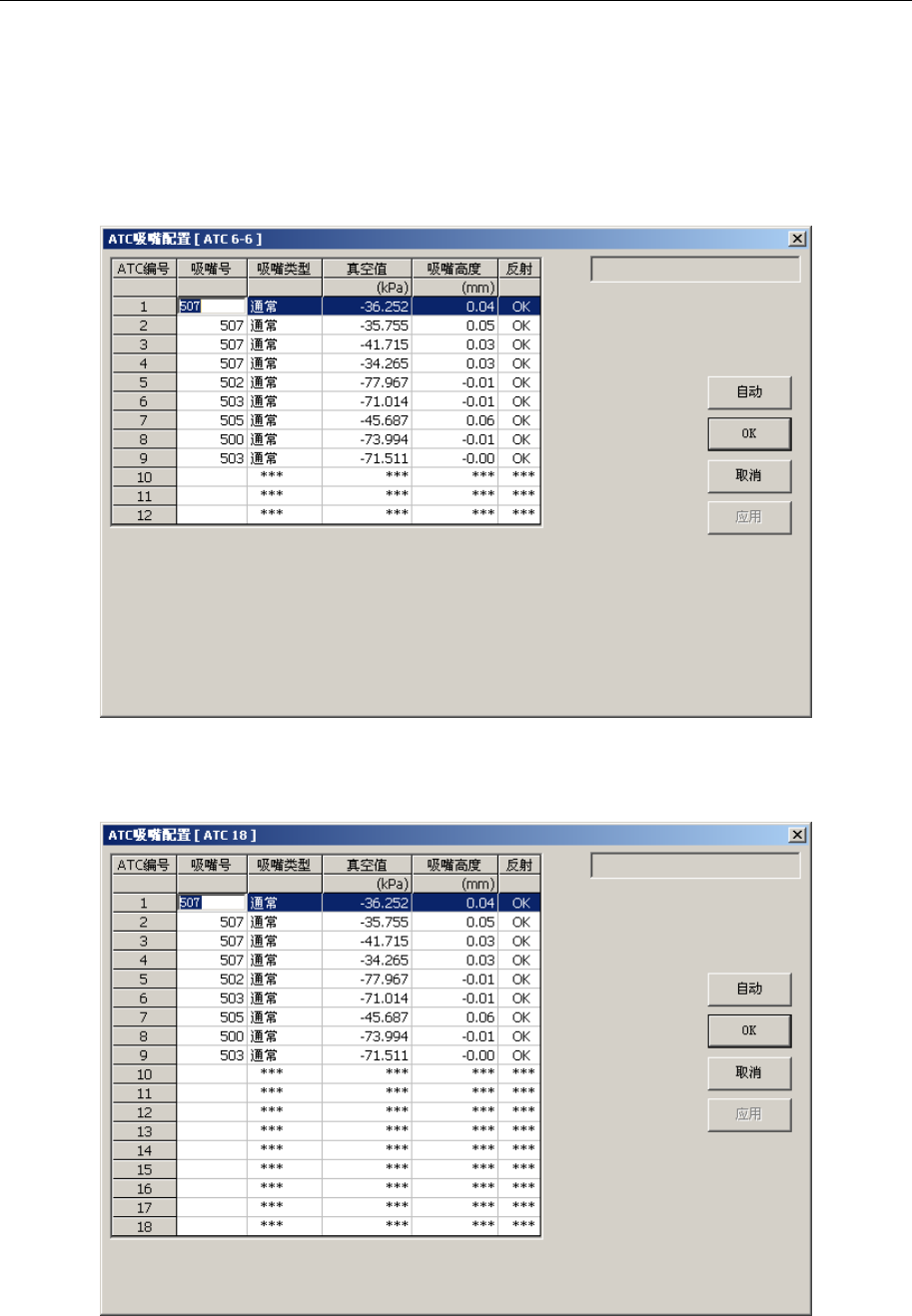

(1) ATC吸嘴配置（标准）
图 6-5-1-1 ATC 吸嘴配置设置画面（标准）
(2) ATC 吸嘴配置（选项）
图 6-5-1-2 ATC 吸嘴配置设置画面（选项）
第 2 部 功能详解篇 第 6 章 机器设置
6-12
6-5-1-1 设置方法
基准贴片头安装吸嘴后，用激光来测量吸嘴顶端的高度(反映在吸嘴高度中)与吸嘴的外形
宽度(反映在吸嘴编号中)，并获取真空值。
(1) 个别设置：单击相应的吸嘴编号，按下[F3]键，即可设置。
按下[DELETE]键或[BACK SPACE]键即可删除。
(2) 统一设置：统一自动设置所有的 ATC 编号或已选择的多个 ATC 编号。
<设置步骤>
1) 请点击「自动」按钮。

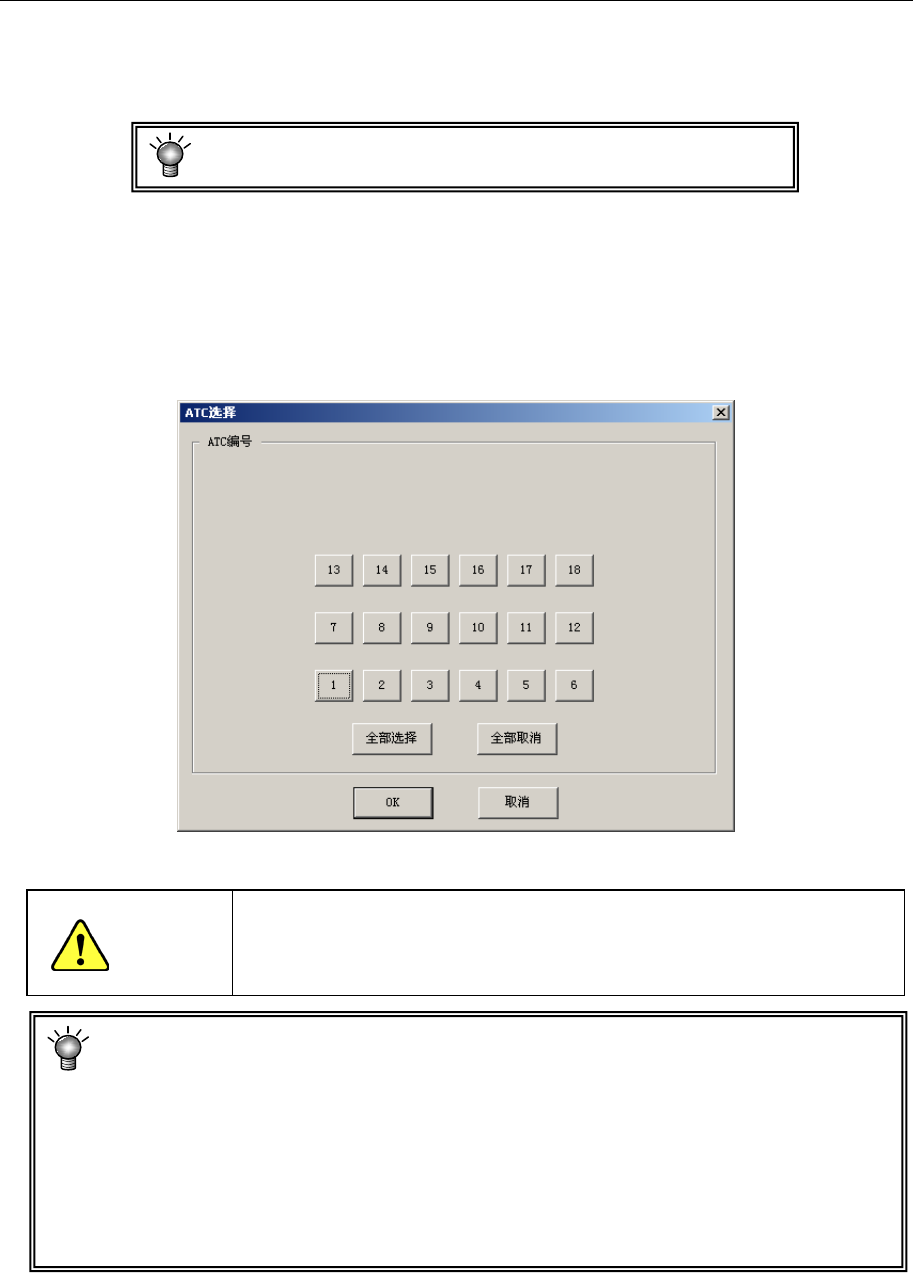

2) 显示如下画面。
选择要设置的 ATC 编号，单击「OK」。
全部选择时，点击「全部选择」后，单击「OK」。
图 6-5-1-1-1 ATC 选择画面例
选择「F3
」或「确认」后，轴开始移动，进行吸嘴的装卸。
在按下「F3」
或「OK
」
前，请务必确认无人在进行装置内部的作业。另外，为了避免
人身伤害，在设备运行时，切勿将手放入装置内部，也不要将脸和头靠近
装置。
① 要中断自动设置时，请按下「STOP」开关。
② 自动设置前输入的吸嘴编号与自动设置取得的吸嘴编号不一致时，优先使用自动设
置取得的吸嘴编号。
③ 进行自动设置后，吸嘴类型将被设置为「通常」（固定吸嘴）。自动设置前已设置了
吸嘴类型时，则会优先使用原设置的吸嘴。
④ 当自动设置获得的吸嘴外形宽度与标准吸嘴不一致时，将自动设置特别订购的最小
的吸嘴编号。
⑤ 配置特别订购的吸嘴时，请在自动设置后重新输入正确的吸嘴编号。
警告
第 2 部 功能详解篇 第 6 章 机器设置
6-13
所获得的吸嘴外形不符合规定时，会显示如下的未注册的吸嘴信息。此时，请根据
接
下来显示的吸嘴编号设置一览画面中(下图右)的吸嘴一览表来选择吸嘴编号。若一
览表中没有时，请在选择吸嘴后，重新手动输入。
图 6-5-1-1-2 吸嘴信息没有登录画面 图 6-5-1-1-3 吸嘴号设置一览画面
6-5-1-2 设置项目
(1) 吸嘴号
设置ATC中配置的吸嘴编号。
(2) 吸嘴类型
设置ATC中配置的吸嘴类型。
No. 设置项目 设置内容
1 通常 通常吸嘴
2 T 型 吸尘器型吸嘴
3 夹持 夹持吸嘴
(3) 真空值
设置在基准贴片头(L1)上安装吸嘴时的真空值。
与「6-5-2 章 无吸嘴时真空值
」组合使用，用于判断有无吸嘴和元件。
但，有无吸嘴、有无元件，主要使用激光判定，因此该设置值仅作为辅助信息。
(4) 吸嘴高度
设置相对于基准吸嘴长度的偏移值。
该微调值用于测量激光元件时的高度控制。
