第 1 部 基本篇 第 1 章 设备概要 1-9 1-2-1-1 基板传送部分的构造 图 1-2-1-4 基板传 送 ① 搬入 传感器 ⑧ 支撑 台 ⑭ WAIT 传感器 ② 停止 传感器 ⑨ 传送宽度调整 手轮 ⑮ C 、 OUT 传感器 ③ 止动 器 ⑩ 减压 阀（支撑台用 ） ⑯ 支撑台速度 切换单元 (M/C R ev .E 以后 ) ④ 支撑 台 UP 传感器 ⑪ 驱动轴 ⑤ 支撑 台 D OW N 传感器 ⑫ 搬出 传感器 …
第 1 部 基本篇 第 1 章 设备概要
1-8

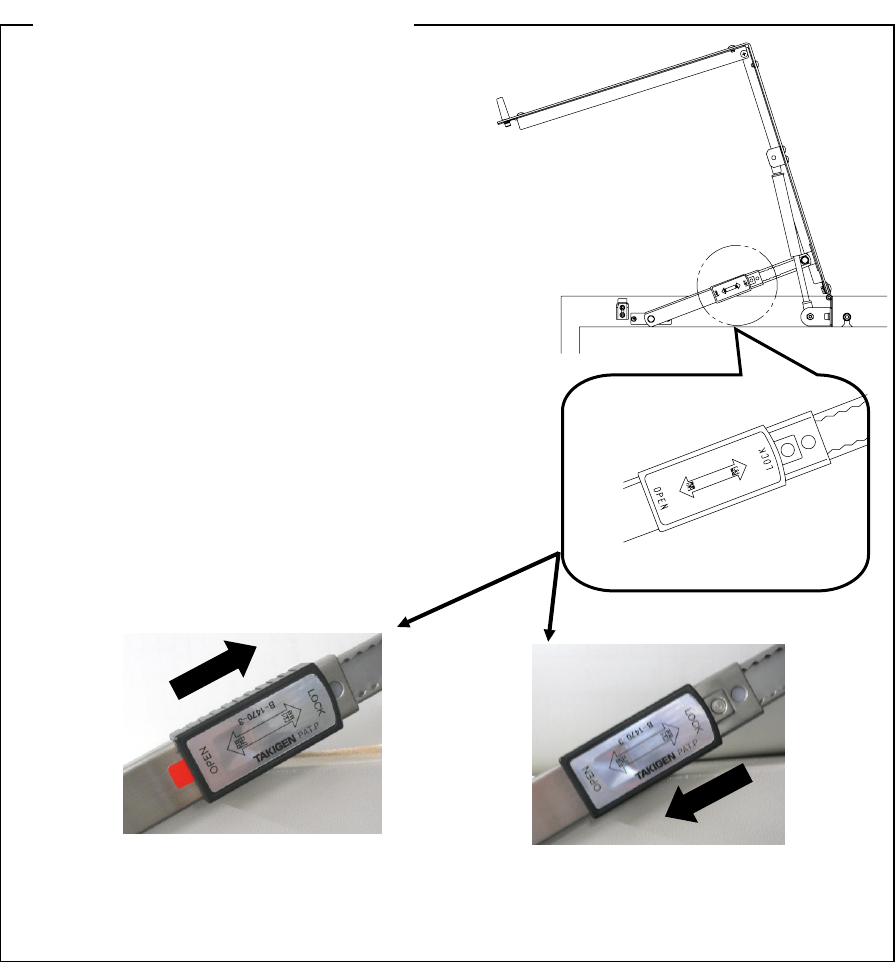

◆打开安全盖时要把盖子向上推，按箭头的方向
（LOCK）推动锁定杆并锁定。确认上了锁之后
再放开手。
﹡没有上好锁就放开手时，
盖子有落下来的危险。
◆关盖子时先解开锁，再关闭盖子。
把盖子向上提，将锁定杆向 OPEN 方向拉动
解开锁。
（请注意，解开锁时不要使盖子落下来造成人员受伤。）
﹡不要过渡增加盖子、手把等的负荷。
<
﹡注：开关安全盖时的注意事项
>
＞
LOCK（锁定）状态 OPEN（打开）状态
锁定杆
第 1 部 基本篇 第 1 章 设备概要
1-9

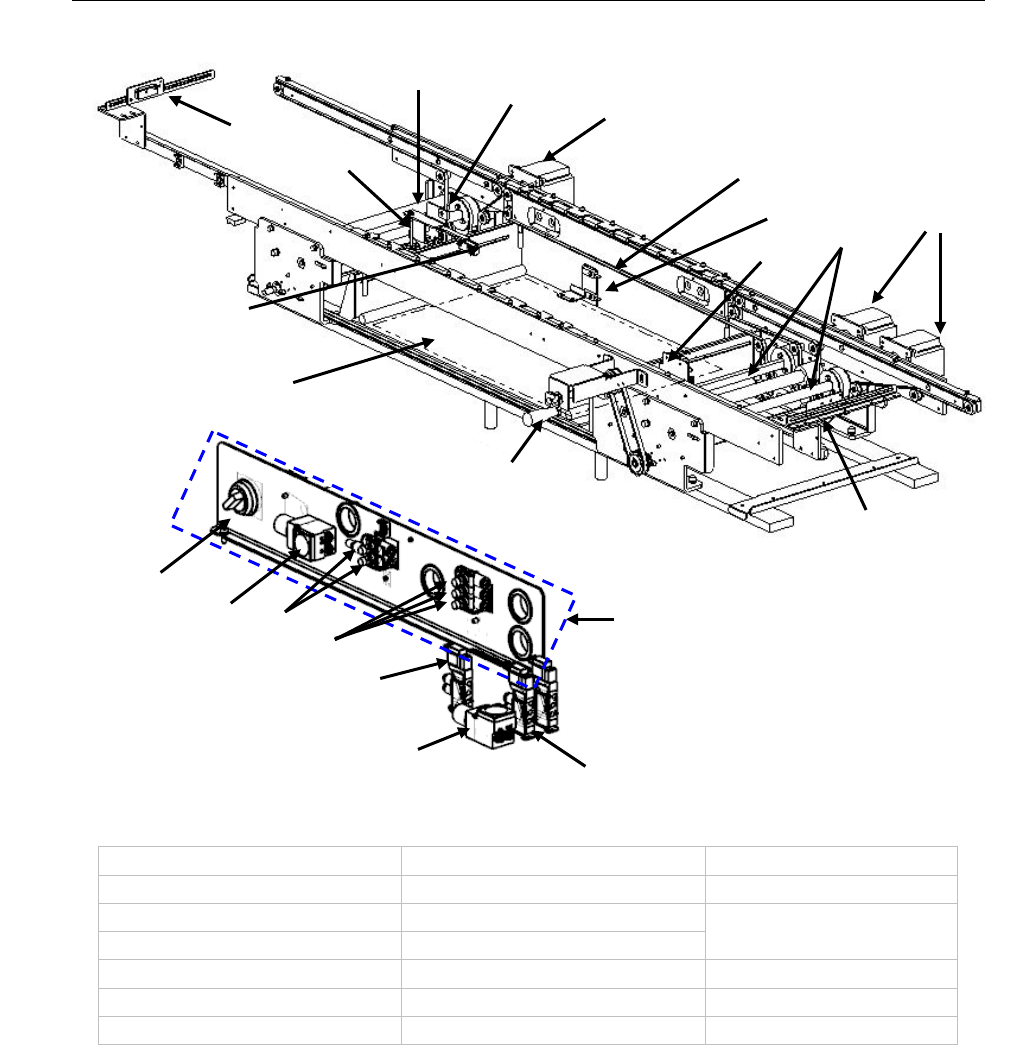

1-2-1-1 基板传送部分的构造
图 1-2-1-4 基板传送
① 搬入传感器 ⑧ 支撑台 ⑭
WAIT
传感器
② 停止传感器 ⑨ 传送宽度调整手轮 ⑮
C
、
OUT
传感器
③ 止动器 ⑩ 减压阀（支撑台用） ⑯支撑台速度切换单元
(M/C Rev.E
以后
)
④ 支撑台
UP
传感器 ⑪ 驱动轴
⑤ 支撑台
DOWN
传感器 ⑫ 搬出传感器 ⑰ 速度控制器
⑥ 支撑台电磁阀 ⑬ 止动器电磁阀 ⑱ 减压阀
⑦ 传送马达 ⑲ 速度切换开关
①
②
③
④
⑤
⑦
⑧
⑨
⑪
⑦
⑪
⑫
⑭
⑮
⑩
⑬
⑥
⑯
⑰
⑰
⑱
⑲
第 1 部 基本篇 第 1 章 设备概要
1-10
◆在通常速度下，夹钳下降中发生元件跳出时，降低支撑台 夹钳下降时的速度，以达到防止元
件跳出的功能。

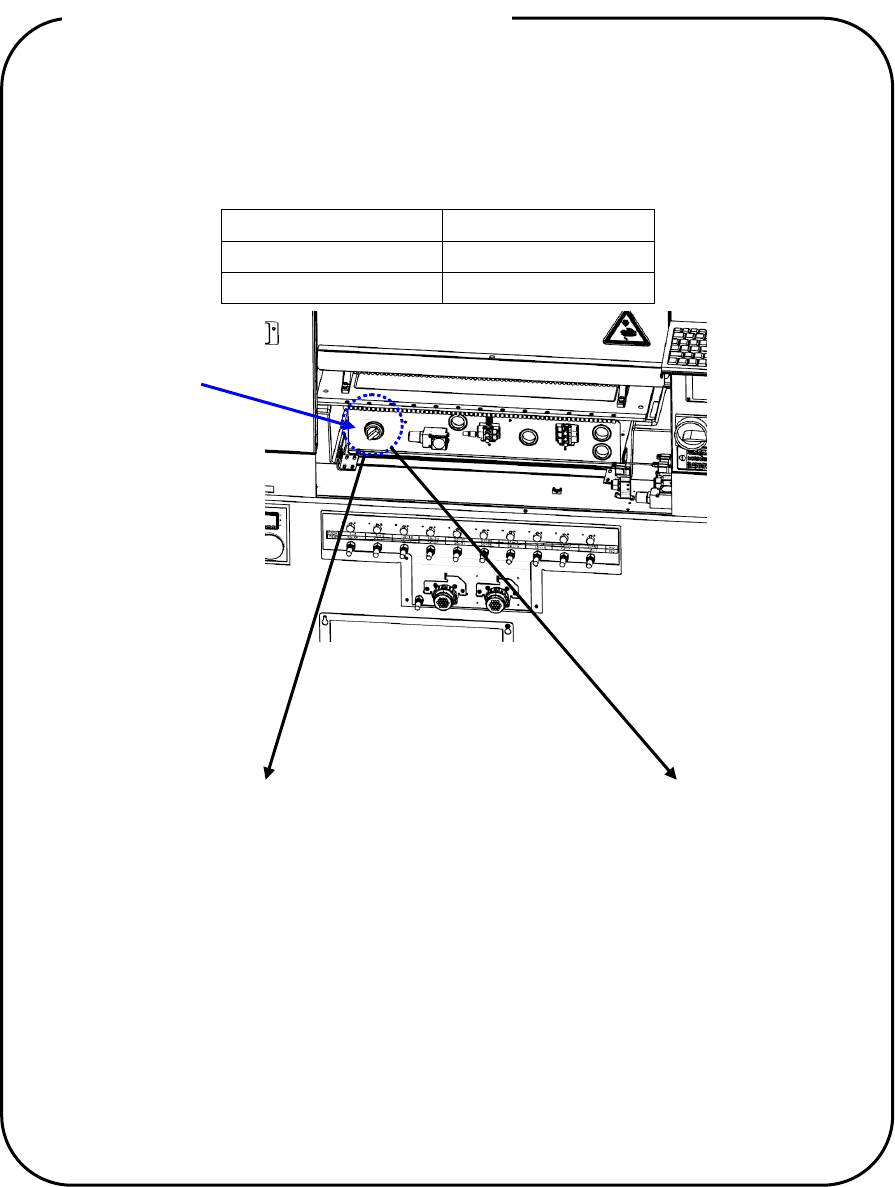

◆通过支撑台速度切换单元的速度切换开关，可以切换支撑台速度。
速度切换开关的状态
支撑台速度
OFF
通常速度
ON
低速
OFF(通常速度) ON(低速)
＜支撑台速度切换功能
(M/C Rev.E
以后
)
＞
速度切换开关
