第 1 部 基本篇 第 4 章 制作生产程序
4-189
④ 请选择标记的形状。
标记的形状将被自动判别。判别结果有误时，请用HOD的↑键、↓键(X、Y
移动上下箭头
键)选择正确的标记。
[＊]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]ＰＲ
⑤ 请进行检出框的示教。
完成④的操作后，画面中心(默认窗口)会自动显示标记尺寸 1.5 倍的标记。要改变检出
框时，请执行④的步骤。
在此，如果按下 HOD 的 PREVIOUS 键，可返回检出框的示教(③的操作)。
按与刻度框同样的方式来设定检测框。设定的方
法与刻度框相同。
完成调整后，按 ENTER 键。
第 1 部 基本篇 第 4 章 制作生产程序
4-190

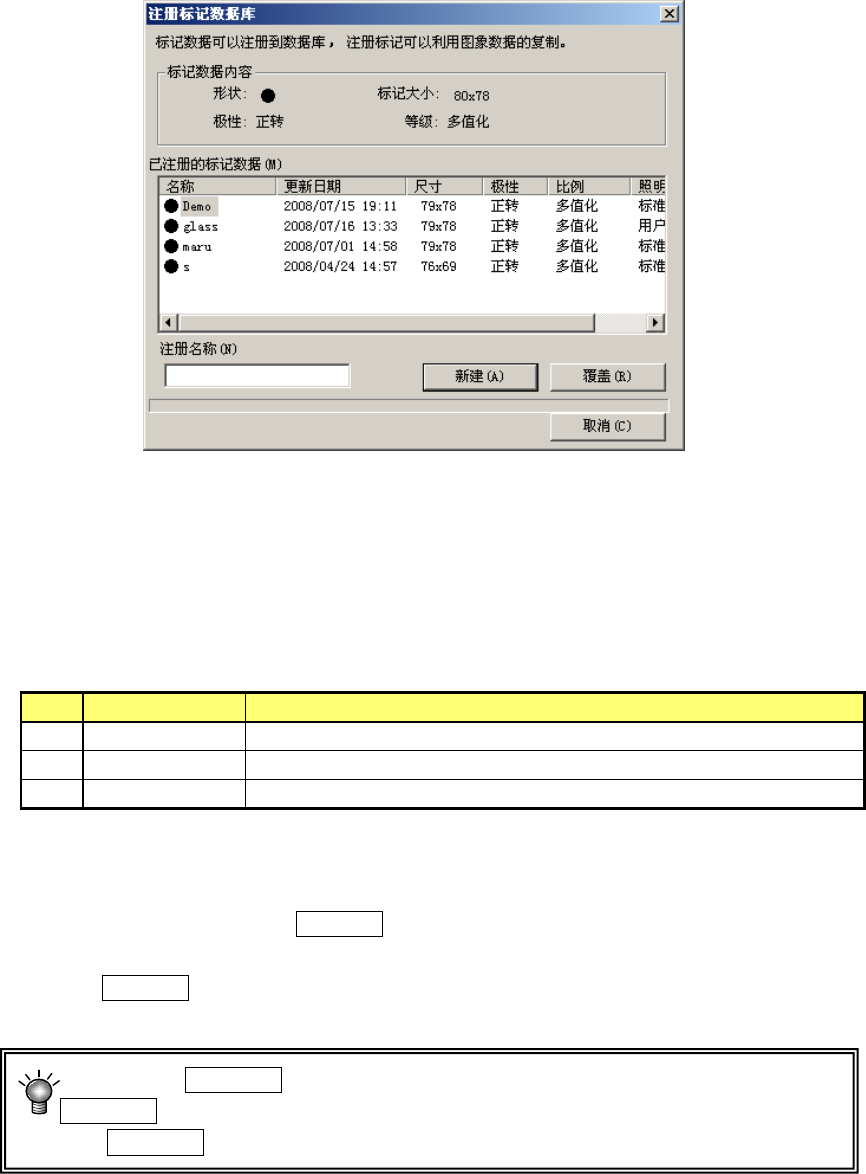

⑥ 示教结束后，显示提示，问是否注册标记数据库
图 4-5-2-11-5 基板标记示教(2)
要把示教数据注册到标记数据库时，请输入注册名称，然后按下<新建>按钮。
要与已经注册的示教数据进行替换时，请输入替换的名称，将光标移至注册区域想要替
换的数据所在行，然后按下<覆盖>按钮。
不将示教数据注册到标记数据库中时，请按下<取消>按钮。
No. 按钮选择 处理
1 新建 输入注册名称，将示教数据注册到标记数据库中并束。
2 覆盖 替换所选的光标所在行的数据。
3 取消 退出，不将示教数据注册进标记数据库。
至此，以识别为目的的示教操作结束。识别示教结束后，标记数据的旁边显示“*”，表
示示教完成。对使用的标记请全部进行识别示教。
在示教过程中按下HOD的CANCEL键，可即刻结束当前的示教。(
此时，到此为止所输入
的数据均无效)。
按下CANCEL键时，装置不会移动。
按下 HOD 的 CAMERA 键进行黑白反色显示。若标记相对于基板显得比较暗时，请按
CAMERA 键进行黑白反色显示，可使标记显得白亮。
通过 CAMERA 键进行的标记反转，仅在刻度框输入时有效。
第 1 部 基本篇 第 4 章 制作生产程序
4-191
（2）使用镀锡照明时的示教
基板或电路上没有 BOC 标记时，可把镀锡印刷作为 BOC 标记注册。
识别标记时，需要标记的极性（区别黑白）、标记的大小、标记的形状、阈值（区别周
围与标记所需的亮度判断基准值）、检出框的大小，共 5 种信息。
＜步骤＞
① 把鼠标移到示教对象数据的标记位置上。
但，进行识别示教时，需要先输入好Ｘ、Ｙ坐标。
图 4-5-2-11-6 基板标记示教（3）
②请按下 HOD 的 CAMERA 键。
摄像机会移动到标记的 XY 坐标，在监视画面上显示（要求记忆的）示教对象的图案。
※在监视画面上没有要示教的图案时，请检查输入的坐标是否正确。
※陶瓷基板的标记（标记为白颜色）时，请之后再按下一次“CAMERA”键。按下摄像
机键后，会切换极性。
