第 2 部 功能详解篇 第 8 章 设备运行信息
8-4
8-3 各吸嘴运行信息
8-3-1 各吸嘴运行信息
显示各吸嘴(ATC编号)的运行信息。
从菜单栏中选择「窗口(W)」/「各吸嘴运行信息」，则显示下图。

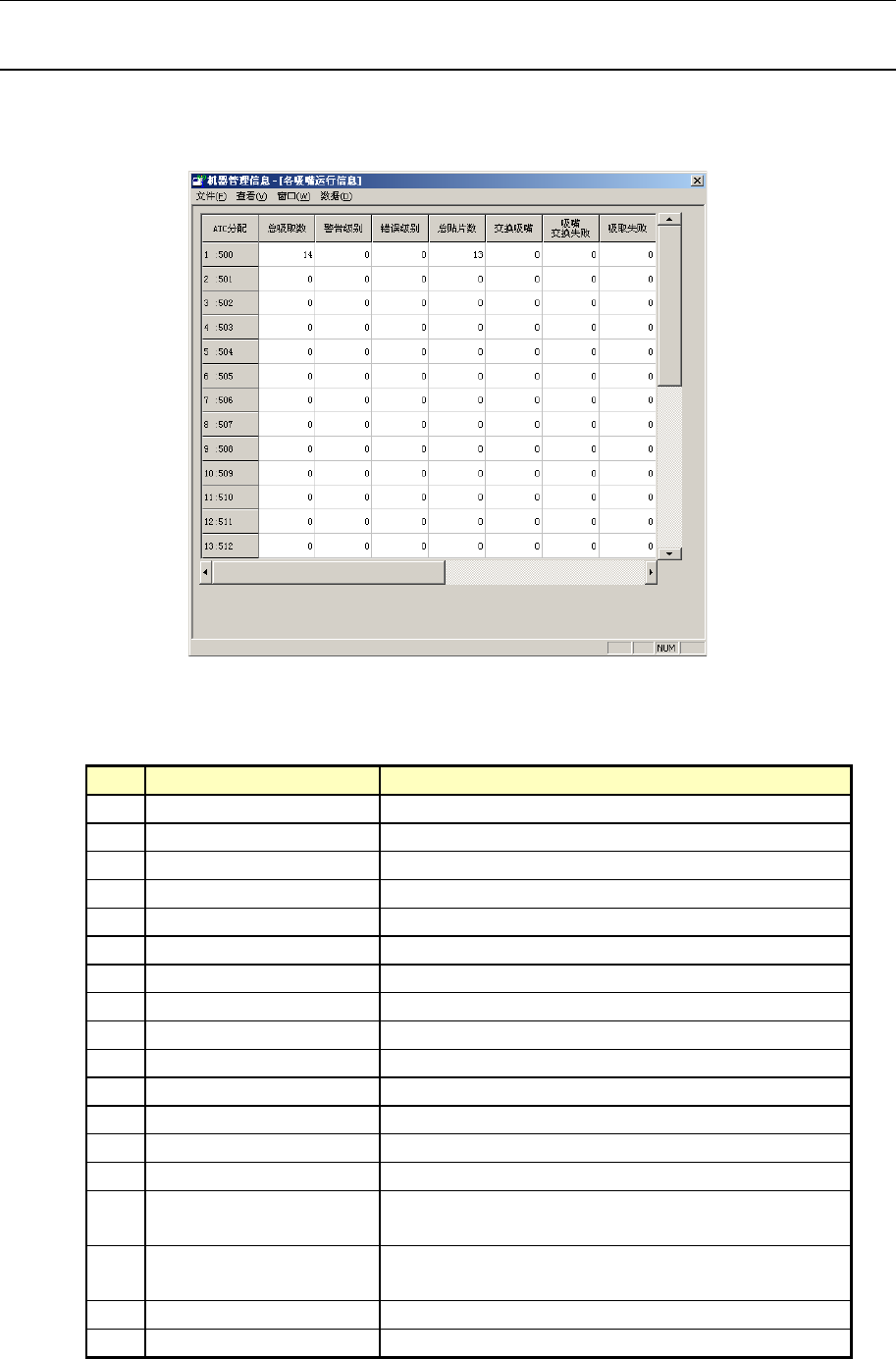

图 8-3-1-1 各吸嘴的运行信息
No. 项目 内容
1 总吸取数 计算吸取成功的次数。
2 警告级别 显示警告级别。
3 错误级别 显示错误级别。
4 总贴片数 计算贴片成功的次数。
5 吸嘴更换 计算吸嘴更换成功的次数。
6 吸嘴交换失败 计算更换失败的次数。
7 吸取失败 计算吸取失败的次数。
8 重试 计算吸取重试超次的次数。
9 LA 识别 计算 LA 识别错误。
10 图像识别 计算图像识别错误。
11 芯片站立 计算芯片站立错误。
12 异类元件 计算异类元件错误。
13 姿势检查 计算姿势检查错误。
14 元件掉落 计算贴片前元件掉落次数。
15 可否插入 插入元件的插入可能元件判定中，判定元件在范围
外的次数。
16 方向判别 显示圆型供料器、托盘供料器的元件方向判别中判
定为错误的次数。
17 插入异常 显示发生插入元件的插入异常检测错误的次数。
18 引脚矫正失败
计算引脚矫正失败的次数。
第 2 部 功能详解篇 第 8 章 设备运行信息
8-5
8-3-2 设置各吸嘴的运行次数
用ATC编号来管理吸嘴的运行信息。如果调换了ATC的吸嘴配置，也请在本项目中修改调换
的吸嘴数据。
<例>
如果将下图ATC编号1的503吸嘴与ATC编号2的503吸嘴进行了物理性调换，也请调换吸嘴运
行信息。(总吸取次数时，ATC编号1应输入91，ATC编号2应输入103)
从菜单栏中选择「数据」/「设置次数」/「各吸嘴」，则显示下图。

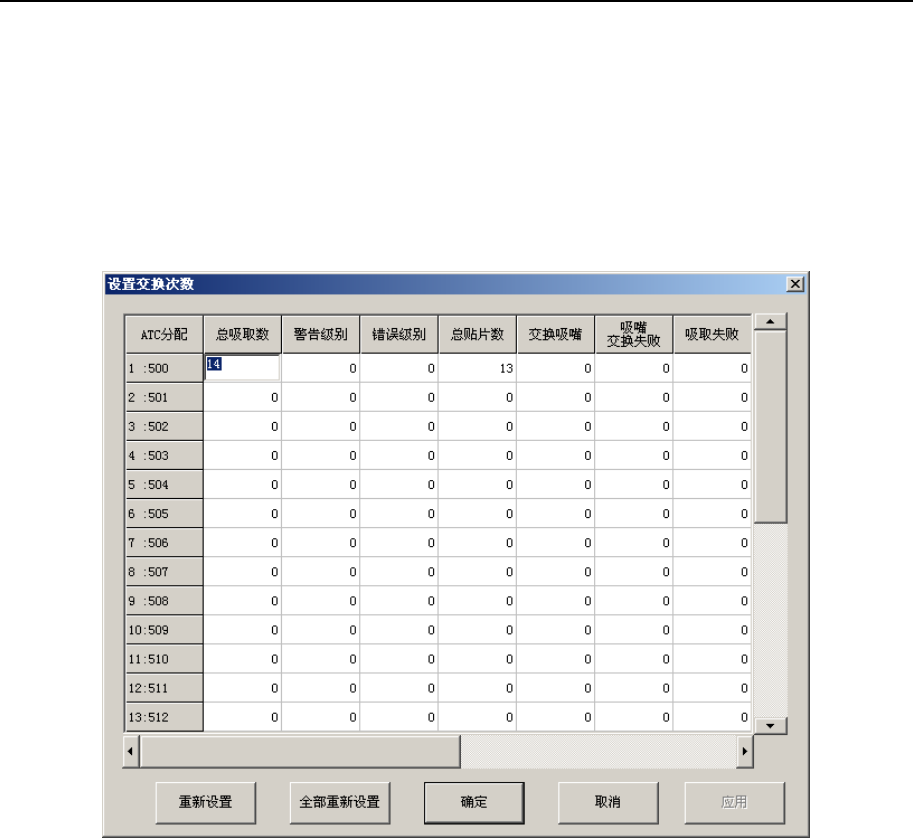

图 8-3-2-1 次数设置
按下[确定]按钮，确定设置的数据，结束更换次数的设置画面。
按下[取消]按钮，把设置的数据恢复为原数据，结束更换次数设置画面。
按下[应用]按钮，确定已设置的数据。
第 2 部 功能详解篇 第 8 章 设备运行信息
8-6

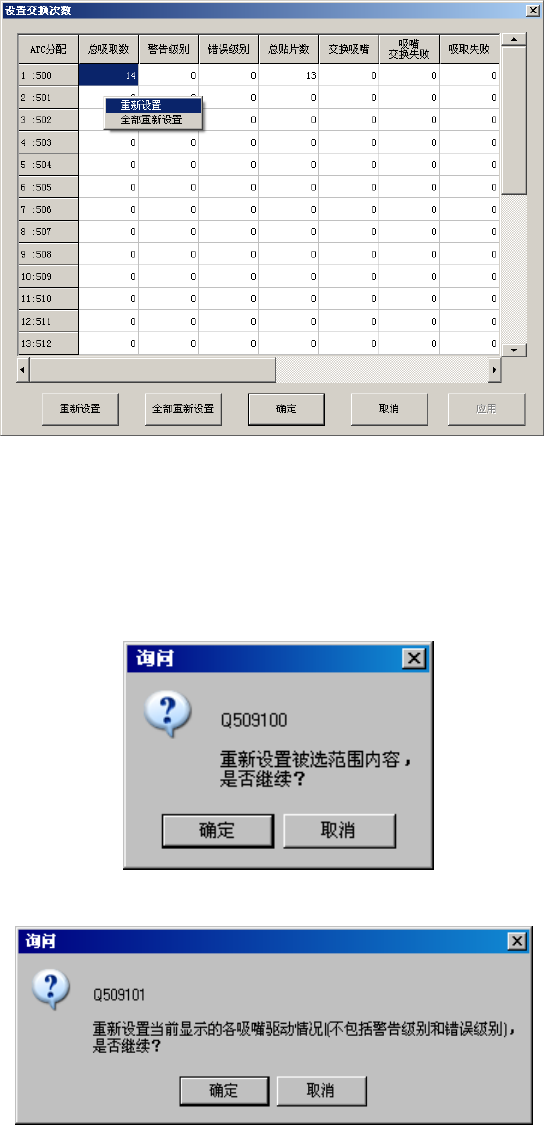

图 8-3-2-2 选择重新设置
◆ 通过选择「重新设置」按钮或「全部重新设置」按钮，进行数据的重设处理。
此外，也可点击鼠标右键，从显示的列表中选择重设(上图)
选择「重新设置」或「全部重设」后，显示如下的询问。
图 8-3-2-3 选择重设时的询问
图 8-3-2-4 选择全部重设时的询问
按下[确定]按钮，则“重新设置”或“全部重新设置”。
按下[取消]按钮，则不进行数据的重新设置。
