第 1 部 基本篇 第 4 章 制作生产程序
4-122
（13） 引脚方向
元件种类为单向引脚连接器时，设置有引脚的面是上还是下。
点击鼠标<右>键选择。
（14） 识别引脚(左上、右上、左下、右下)
对连接器元件，通常需要识别所有引脚，如只能识别两端的引脚,或两端有引脚以外的发光
物时，只能分别按:“仅对两端引脚”进行识别，或把发光物体假定为引脚，将“两端引脚
除外”进行识别。
右击，则显示选择项目。
图 4-3-7-3-9 在列表画面设置识别引脚
表 4-3-7-3-6 识别引脚 选择项目
所有引脚 将所有引脚作为识别对象。
仅对两端引脚 从引脚两端开始指定识别引脚的范围。
两端引脚除外 从引脚两端开始指定不识别引脚的范围。
指定为“仅识别两端引脚”、“两端引脚除外”时，要输入左上、右上、左下、右下的引
脚根数，指定识别范围。
表 4-3-7-3-7 引脚数设置范围列表
元件种类 识别图案
引脚数输入范围
左上角 右上角 左下角 右下角
单向连接器
所有引脚
仅两端引脚
两端引脚除外
****
1-3
0-3
****
1-3
0-3
****
****
****
****
****
****
双向连接器
Z 引脚连接器
所有引脚
仅两端引脚
两端引脚除外
****
1-3
0-3
****
1-3
0-3
****
1-3
0-3
****
1-3
0-3
※引脚数在 2 根以下时有时识别精度会降低。
第 1 部 基本篇 第 4 章 制作生产程序
4-123
<

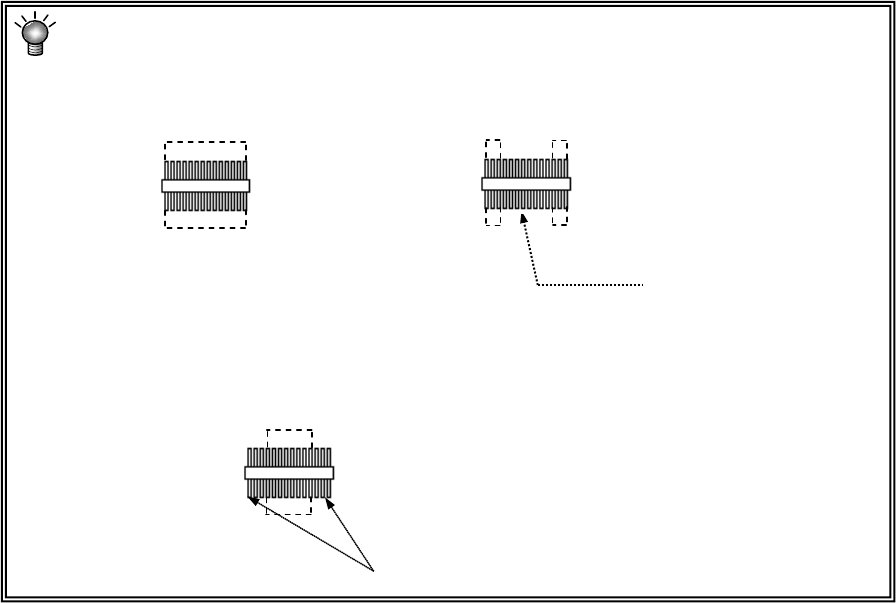

引脚识别图案的含义及图形
>
（15） 明暗校正
设置外形识别元件识别时的临界值(阈值)。
初始值设为“0”， 未正常进行识别时，请在“-127～127”之间进行调整。
请进行调整：元件发暗而导致识别错误时，请降低数值(将全体调亮)，背景(引脚·球以外
的部分)能看清时，请升高数值(将全体调暗)。
● 仅两端引脚：只识别指定的两端引脚根数
● 除两端引脚外：以指定的两端引脚根数以外的引脚为识别对象
※引脚数，请输入识别对象的引脚根数。（不包括被除外的引脚数）
● 识别所有引脚：所有引脚为识别对象
识别
识别
不识别内侧引脚
识别
识别
识别
识别
不识别外侧引脚
识别
识别
第 1 部 基本篇 第 4 章 制作生产程序
4-124

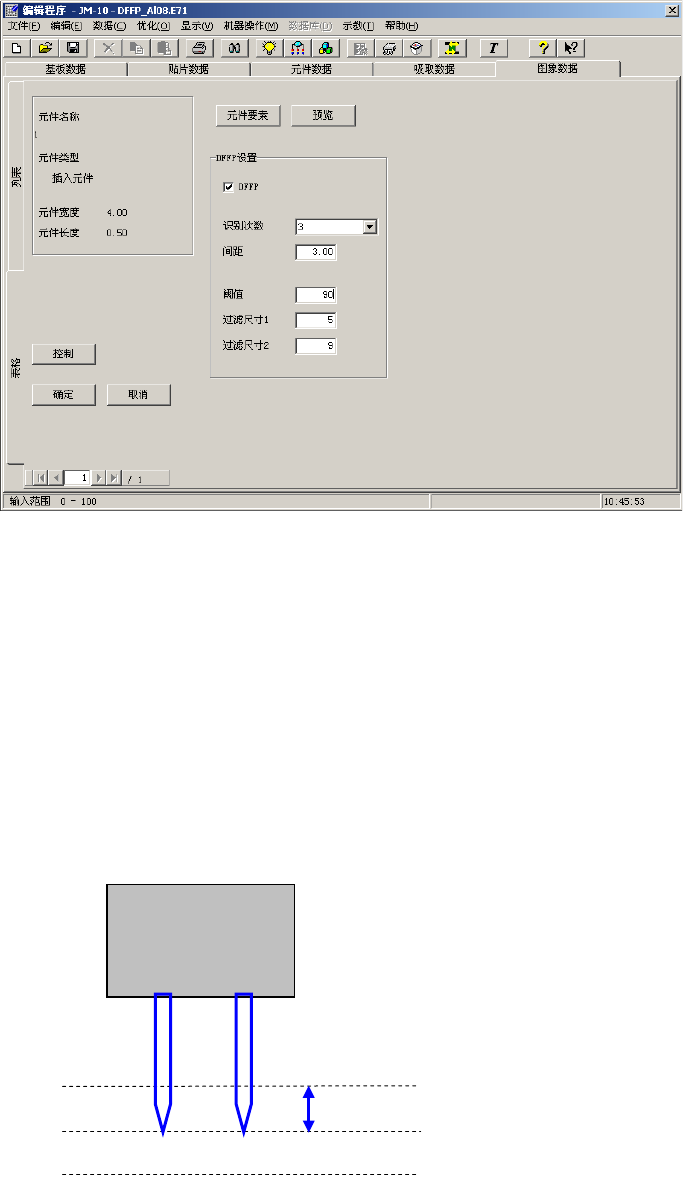

(16) DFFP 设置(仅在插入元件时)
在插入元件识别时设置各项参数。
各参数值在 「4-5-4-3 (6) DFFP VCS参数自动取得」中进行测定。
・DFFP
在识别插入元件时进行选择。
在 VCS 选择中，选择 27mm 选项，安装有 DFFP VCS 单元时，可以进行选择。
识别次数
设定 Z 分割识别次数。识别次数为１或者 3。
如图所示在①②③的位置上识别时，分割数为 3。
・ 间距
Z 分割识别的间距。
间距如图所示为②与①的间隔。②的位置为识别高度的基准。
①
②
③
间距
