第 2 部 功能详解篇 第 8 章 设备运行信息
8-25
8-5-13 运行信息数据的重设处理
对各种画面上显示的设备的运行信息，可选择菜单栏的[数据(D)]/[重新设置]，或点击工
具栏的[重新设置]按钮，重新设置原有画面上显示的运行信息。也可用[设备运行信息全部
初始化]方式，重新设置所有设备的运行信息。
8-5-13-1 通过对话框方式重新设置运行信息
通过问答对话框方式，对机器运行信息（设备驱动情报）、轴运行信息、应用程序运行信
息等给予确认，重新设置各项运行信息。
在显示运行信息画面时，选择菜单栏的[数据(D)]/[重新设置]，或点击工具栏的[重新设置]
按钮时，会出现下列确认对话框。

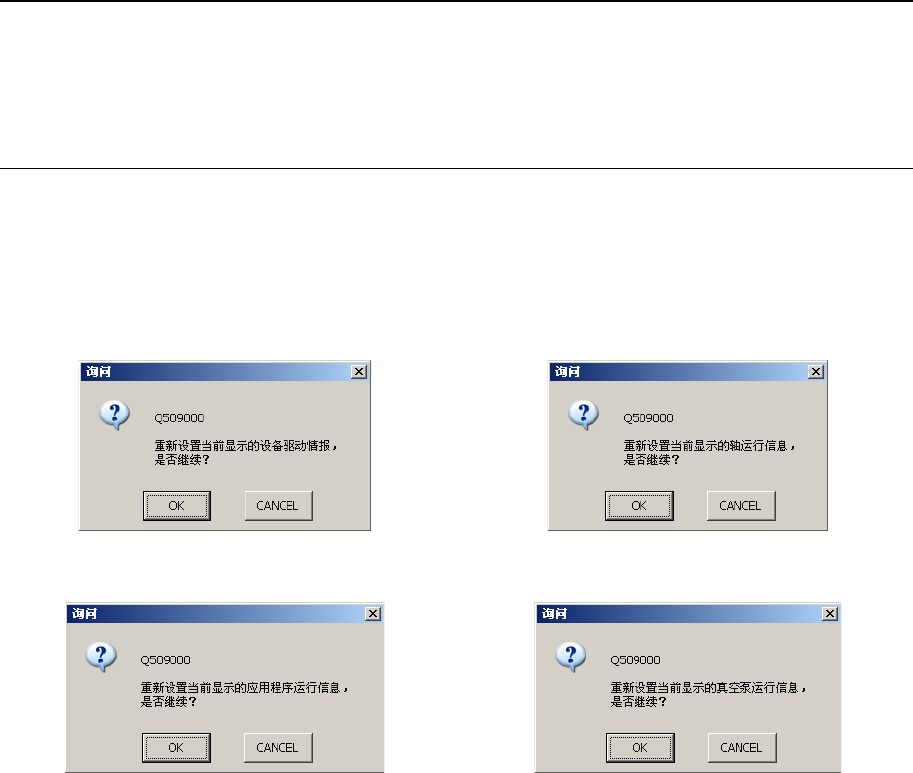

图 8-5-13-1-1 询问重新设置设备驱动情报
图 8-5-13-1-2 询问重新设置轴运行信息
图 8-5-13-1-3 询问重新设置应用程序运行信息
图 8-5-13-1-4 询问重新设置真空泵运行信息
点击[确定]按钮后，相关的各项作业数据全部重新设置。
点击[取消]按钮后，不执行重新设置，显示出原数据。
第 2 部 功能详解篇 第 8 章 设备运行信息
8-26
8-5-13-2 在重新设置项目选择画面上重新设置运行信息
在反映各项运行信息的菜单上点击[数 据（ D）]、[重新设置]，或点击工具栏的[重新设置]，
即可显示“重新设置”画面。
图 8-5-13-2-1 设置各吸嘴运行信息画面 图 8-5-13-2-2 设置各 Head 运行信息画面
图 8-5-13-2-3 设置信号灯运行信息画面 图 8-5-13-2-4 设置各 OCC 运行信息画面
图 8-5-13-2-5 重新设置 VCS 运行信息画面 图 8-5-13-2-6 重新设置传送运行信息画面
第 2 部 功能详解篇 第 8 章 设备运行信息
8-27
图 8-5-13-2-7 重新设置异步运行信息画面 图 8-5-13-2-8 重新设置 ATC 运行信息画面
图 8-5-13-2-9 重新设置激光运行信息画面 图 8-5-13-2-10
引脚
矫正生产信息复位画面
● 各种画面里，均有数据项目的选择按钮（复选框型）显示。
选择需要重新设置的项目，也可以[全部选择]，之后按[确定]或[应用]按钮，即可显示
如下画面。
图 8-5-13-2-11 询问是否重新设置运行信息
选择[
确定
]后,被选择的项目即可重新设置。
选择[
取消
]时，维持原设定不进行重新设置。
