第 1 部 基本篇 第 4 章 制作生产程序
4-245
4-5-4-4 确认
此功能用于确认生产程序编辑内容。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
(1) 标记类：BOC
识别BOC标记，并将识别坐标的实测值储存入主机中。该实测值将在贴片数据示教时的坐标
修正中得到反映。
从菜单栏中选择「机器操作」/「确认」/「标记系统」/「BOC」，则可显示确认画面。
在执行过程中，会显示如下的画面。

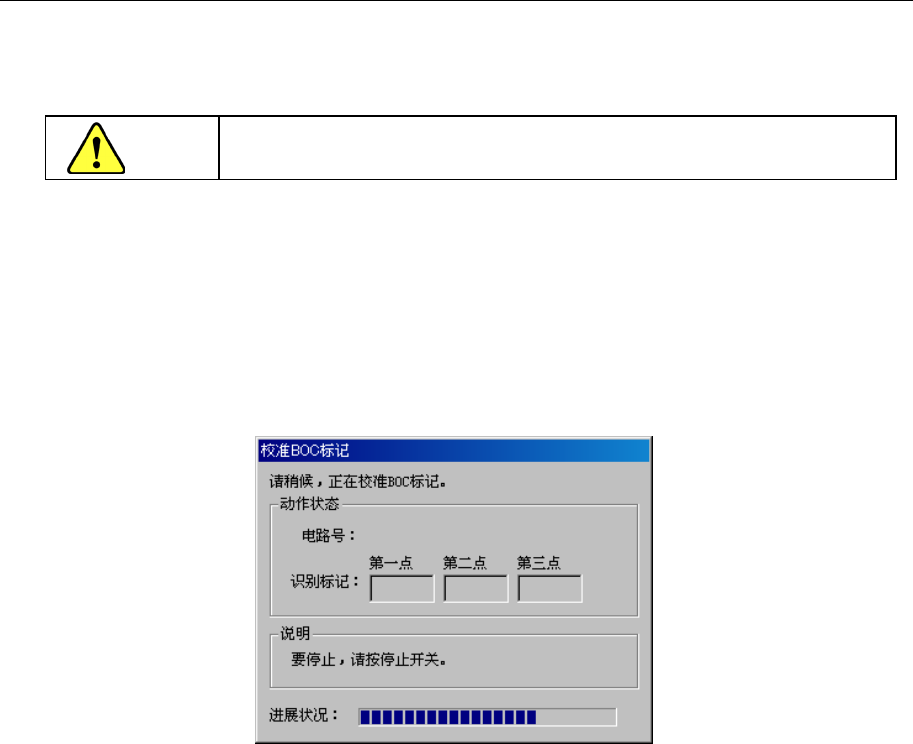

图 4-5-4-4-1 正在进行 BOC 标记校准
在进行BOC校准过程中，当因某种原因想取消操作时，可按下<停止>开关来停止操作。
1) 动作状态
显示动作状态
●电路号
显示正在进行识别的电路号。表示「当前的电路号/电路总数」。(通常仅识别基准电
路的BOC)
2) 进展情况
显示进展的比率。
在进行时，识别BOC标记发生错误时，会显示如下的选择画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-246

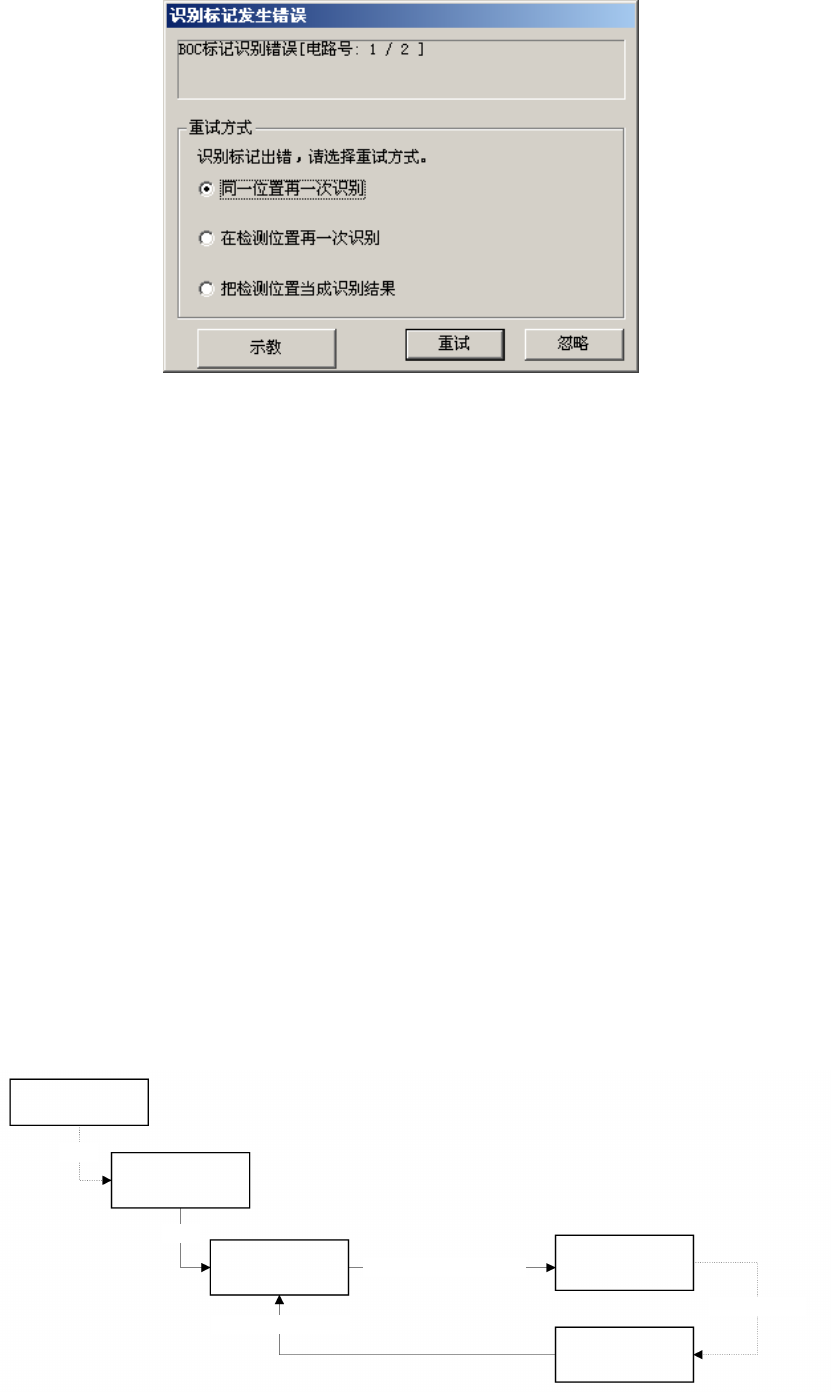

图 4-5-4-4-2 BOC 标记识别错误
当重新开始识别时，请选择重新开始模式。
① 同一位置再一次识别。
不改变当前的有OCC的位置，再一次进行标记识别。
② 在检测位置再一次识别。
用HOD的CAMERA键，在进行过坐标示教的位置上,再进行一次标记识别。
该项目在示教确定后方可选择。
③ 把检测位置当成识别结果。
用HOD的CAMERA键,把进行过坐标示教的位置确定为BOC识别时标记中心的实测值。该项
目在示教确认后方可选择。
◇ 进行上述选择后，如果要重新开始识别，则请按「重试」按钮。
按下「忽略」按钮时，则其后将不以每一电路/每一基板为单位对BOC进行识别。
(2)坐标类：贴片位置
通过摄像机跟踪贴片位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过
示教进行修正。
<跟踪贴片位置的流程>
机器操作菜单
贴片位置
设置贴片位置摄像
跟踪的条件
执行贴片位置
摄像跟踪
反映各坐标的修正
向各贴片数据坐标移动
执行
选择
在监视器上
目视检查
示教
各坐标的修正
第 1 部 基本篇 第 4 章 制作生产程序
4-247
1) 设置条件
从菜单栏中选择「机器操作」/「确认」/「坐标类」/「贴片位置」后，显示如下画面。

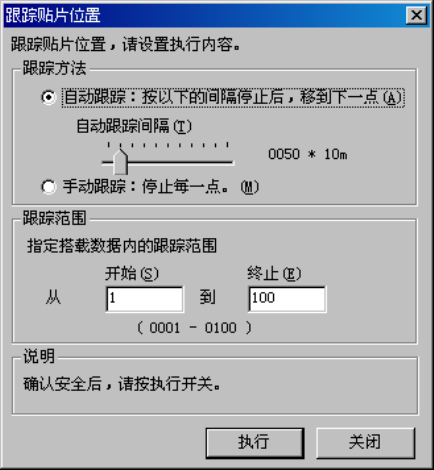

图 4-5-4-4-3 摄像机跟踪贴片坐标位置
① 跟踪方法（传送方法）
a)自动跟踪
以一定的间隔，依次用摄像机捕获贴片位置。在以下的「自动传送间隔」设定的时
间停止，经过该设定的时间后移动到下一点。
●自动传送间隔
：调整停止间隔。可设定的范围为0.01秒～5秒。
b)手动跟踪
按下HOD的[NEXT]键或<开始>开关，向下一点移动。
② 跟踪范围
输入是否将贴片数据的第几点到第几点作为跟踪范围进行跟踪。默认值为对所有贴片
点进行。
设置所有跟踪条件，准备完成后，按下<开始>开关或「执行」。
按下「关闭」，返回原来的画面。
