JM-10_使用说明书.pdf - 第191页
第 1 部 基本篇 第 2 章 生产 2- 89 2- 11 -8-4 开始继续生产时的贴片跟踪处理 开始生产、完成 基板夹紧 后，画面上将显 示如下信 息。 选择「 运行 」、并按下 <START> 开关 后，将自动 执行 贴片跟踪 检查“下一个贴片点是否 完 成”。 请目检 确认贴片跟踪 最终贴片点的下一贴片点的贴片 是否已经完成。 选择「 不运行 」 并按下 <START> 开关，则不实 行跟踪而进 入继续…
第 1 部 基本篇 第 2 章 生产
2-88
2-11-8-3 删除继续生产文件
继续生产数据存在时，菜单栏中的[文件]/[删除继续生产文件]与工具栏的按钮显示为有
效。
若要在开始前删除继续生产文件,请选择此项。

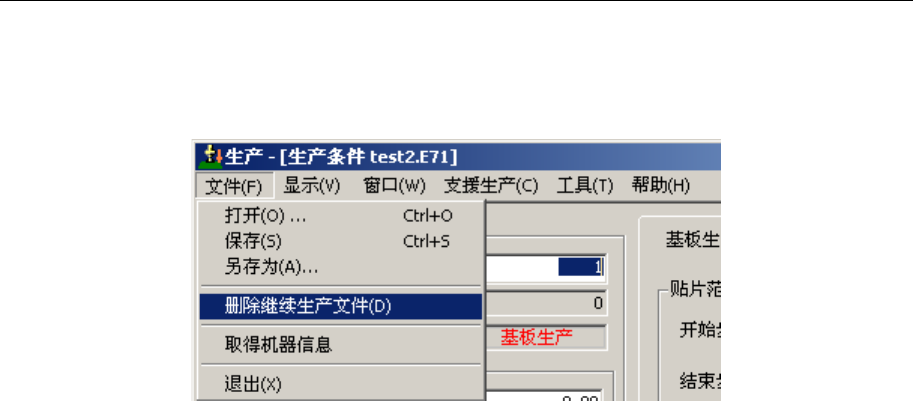

图 2-11-8-3-1 确认删除继续生产数据画面(菜单画面)
第 1 部 基本篇 第 2 章 生产
2-89
2-11-8-4 开始继续生产时的贴片跟踪处理
开始生产、完成基板夹紧后，画面上将显示如下信息。
选择「运行」、并按下<START>开关后，将自动执行贴片跟踪检查“下一个贴片点是否完
成”。 请目检确认贴片跟踪最终贴片点的下一贴片点的贴片是否已经完成。
选择「不运行」并按下<START>开关，则不实行跟踪而进入继续生产。
图 2-11-8-4-1 确认贴片跟踪
贴片跟踪结束后，显示如下画面。
图 2-11-8-4-2 重新开始贴片模式
被跟踪的位置尚未贴片时，请选择「贴片」。
如已被贴片，请选择「不贴片」并按下<开始>开关，开始继续生产。
第 1 部 基本篇 第 2 章 生产
2-90
2-11-9 无传送基板生产
开始生产时传送道上已有基板时重新夹紧基板，在不搬入基板的情况下开始的生产称为
“无传送基板生产”。
通常，“无传送基板生产”是在生产异常终止(发生非同步情况、生产异常终止)时、或
用户停止，基板残留在传送道的情况下，恢复生产的一种措施。
注意
1. 运行无传送基板生产时，若是在生产再开始前已退出生产文件的
读入画面或生产画面，由于对生产中断时传送道上的情况不明，
很有可能造成缺品和误贴片。
2. 在无传送基板生产时基板尺寸过大或基板过重，也可能使再夹紧
失败。
2-11-9-1 生产开始前的处理
“生产开始前处理”有“(a)有继续生产文件”和“(b)无继续生产文件”两种不同的画
面。
图 2-11-9-1-1(a) 有继续生产文件时
图 2-11-9-1-2(b) 无继续生产文件时
按下<START>开关，则开始所选择的运行动作。
按下<STOP>开关，则返回生产空运行状态。
