第 2 部 功能详解篇 第 9 章 自动校准
9-2
9-1-1 启动
从菜单栏中选择「维护」/「自动校准…」，则显示下图的自动校准初始画面。
图 9-1-1-1 菜单栏
图 9-1-1-2 自动校准初始画面
9-1-2 选择设置项目
从下述菜单或画面左侧的命令按钮组中选择项目，则显示与各项目相对应的画面。
设置组
在MS参数的“选项”设置中未选中的(未安装)单元，不能选择
图 9-1-2-1 设置组的项目
第 2 部 功能详解篇 第 9 章 自动校准
9-3
9-1-3 保存设置值
各设置画面中都有[是]和[取消]按钮。
此时即使选择了[是]，也不会保存设置值。
选择菜单栏的「文件(F)」/「退出（应用程序）(X)
」或命令按钮的「退出」，则会显
示询问，要求确认是否保存。此时如果选择[是(Y)]则可保存设置值。
图 9-1-3-1 询问保存
No. 按钮选择 处理
1 是 保存设置值，从自动校准中退出。
2 否 取消设置值，从自动校准中退出。
3 取消 取消结束命令。
第 2 部 功能详解篇 第 9 章 自动校准
9-4
9-2 设置组
9-2-1 激光高度
设置从基板上面看的各激光高度。
当频繁发生激光识别错误时，请检查生产程序的「元件数据」，然后重新设置机器设置
的“ATC吸嘴配置”。还不能改善时，请重新设置“激光高度”。
重新设置“激光高度”后，务必重新设置“ATC吸嘴配置”。

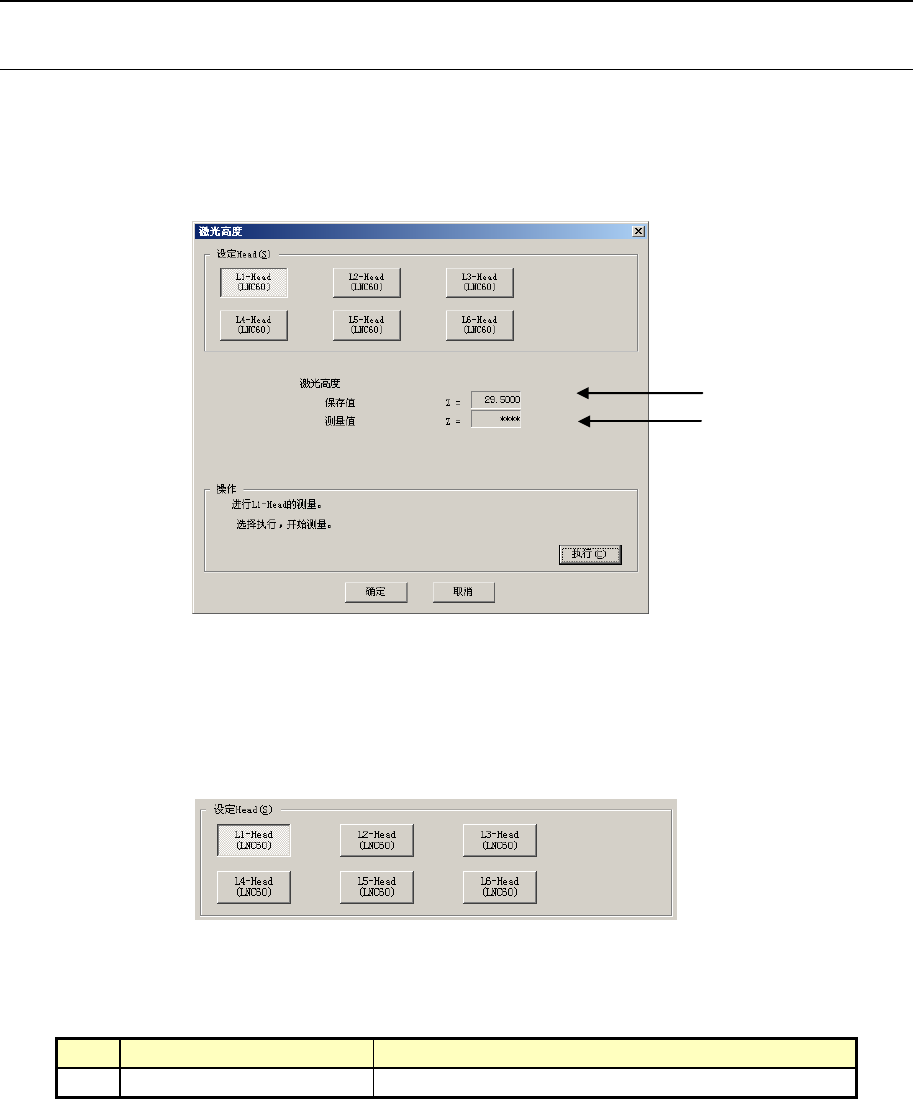

图 9-2-1-1 激光高度
设定Head
用复选框按钮选择设定Head对象（只能选择一个）。
在机器设置的“使用单元”设置中没有选中(不使用)的单元，不能选择。
图9-2-1-2 设置Head
(1) 设置项目
No. 项目 设置的内容
1 激光高度 从基板上面所看到的激光高度
(
选择左
1 Head
时
)
(设置的高度)
(测量到的高度)
