② 传送个别控制
按下「个别控制」按钮，则显示个别控制画面。
按下各按钮，进行开/关控制。
图 2-9-3-1-3 个别控制
按下「退出」按钮, 则结束个别控制。
结束时，会将传送状态初始化。
2-9-3-2 生产进行中的画面
在生产进行中不显示传送方向、基板厚度、传送运行命令和传送状态。
而只显示生产状态。
图 2-9-3-2-1 传送·I/O 状态(生产进行中)
第 1 部 基本篇 第 2 章 生产
2-52
2-10 工具
2-10-1 设置元件数
输入元件数，以便管理剩余元件。不输入时，托盘将自动根据元件数据的托盘信息计算出
元件数量进行设置，把供料器设定为“0”。径向供料器、轴向供料器、圆型供料器也设定
为“0”。此时，将不进行供料器元件剩余数量的管理。
在吸取数据设置的元件供应单元(供料器、托架)上设置各项元件后，请在主机上设置元件
数。
当供料器、托架发生吸取重试超次时，将判断为元件用尽，并跳过去继续生产。
调整至能够吸取元件后，要继续生产时，必须清除错误。清除错误的操作,要在设置元件数
时进行。
从菜单栏中单击「工具」/「设置元件数」，可显示设置元件数画面。
选择供应装置。

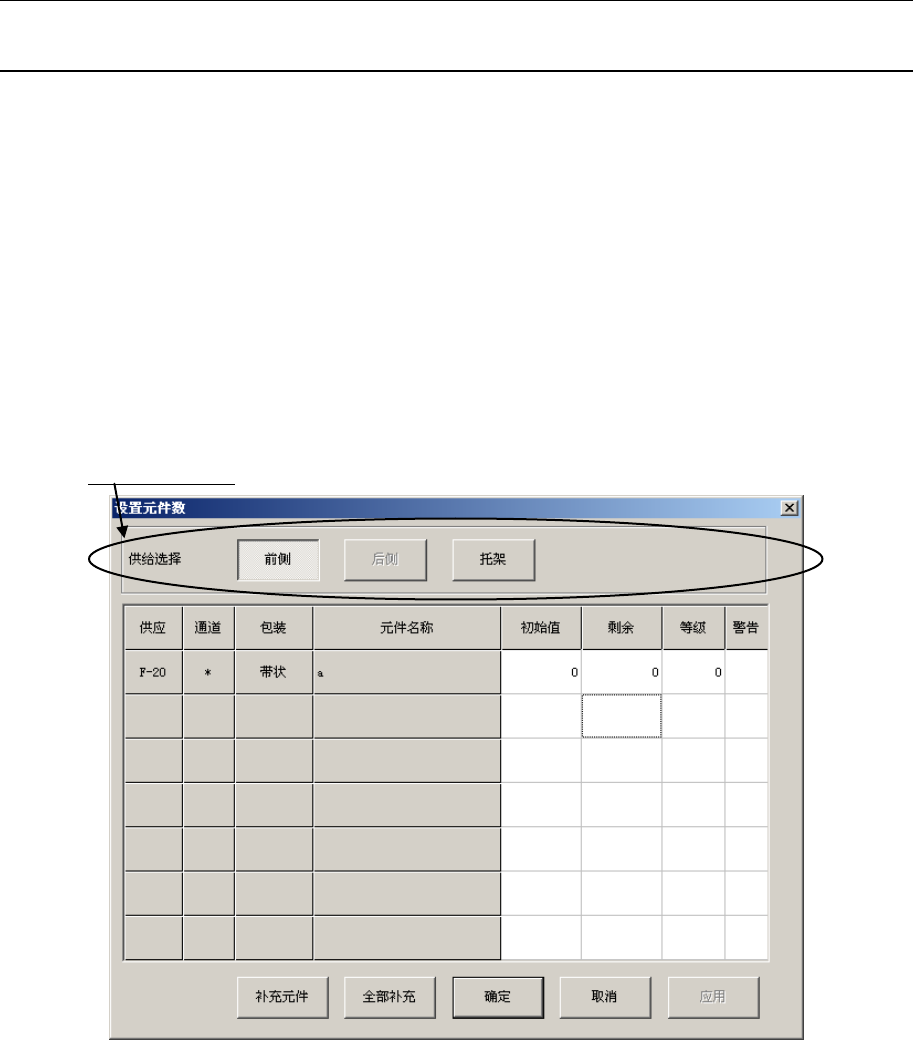

图 2-10-1-1 设置元件数画面
第 1 部 基本篇 第 2 章 生产
2-53
(1) 调用时显示的项目
NO.
项目 内容
1 供给选择 显示元件的供给位置。
(F：前面、R：后面、H：托架)
2 通道 使用管状供料器或圆型供料器时显示通道。
3 包装 显示元件的包装形态。(带状、管式、托盘、散装、
INS
带状、
INS
散装等
)
4 元件名称 显示元件名。
(2) 设定项目
NO.
项目 内容
1 初始值
设定使用前的未开封的包装状态的元件数量。初始值和变更，也将被
复制到剩余数量项目中。
·使用包装状态的托盘时，自动设置元件数据托盘的行、列数。
·使用供料器元件时，当 0 的设定不变时，不进行剩余数量的减算管
理，持续贴片直到发生重试超次。设置 0
以外的值时，使用“补充”
按钮，则该值被加入剩余数量中。
·当计算的剩余数量小于标准数量时，用信号灯发出警告。
2 剩余
·显示参见元件数当时的元件剩余数量。进行生产时每吸取一次元件，
则该数量被减去。
·初始值为 0 时，不进行减算。
·当初始值改变时，剩余数量也变为同样的数值。可根据供应的元件，
修改剩余数量。
当元件剩余数量少于标准数量时，用信号灯(黄色)发出警告。
·在带状，管状，散装，径向，轴向，圆型供料器剩余数量为 0 时，
剩余数量停止递减，元件的吸取被设置为发生重试超次时的错误。
3 等级
当剩余数量少于设置的等级数量时，用黄色闪烁的信号灯发出警告。
当初始值设为 0 时不生效。
此外，若输入初始值时，等级则被初始化。
4 警告
显示元件的供应错误。
*
：表示剩余数量比等级低。
E
：表示吸取重试超次，元件吸取被中止。
解除方法…
输入剩余数量或执行补充命令后，警报解除。
·使用托盘时，剩余数量为 0 时报错。
·当有多个托盘时，只在最后一个托盘时显示检测剩余数量的结果，并用黄色信号灯闪烁。
(3)黄色信号灯闪烁
在下述场合，主机上黄色信号灯会闪烁，提醒操作人员。
供应装置 信号灯呈黄色闪烁的条件
1 带状供料器
管状供料器
散装供料器
径向供料器
轴向供料器
圆型供料器
各供料器
·当元件剩余数量低于警告级别时
·发生吸取重试超次时
2 托盘
各托盘
·当元件剩余数量低于警告级别时
·发生吸取重试超次时
·用元件数量设定的元件已全部用尽时
