第 1 部 基本篇 第 4 章 制作生产程序
4-191
（2）使用镀锡照明时的示教
基板或电路上没有 BOC 标记时，可把镀锡印刷作为 BOC 标记注册。
识别标记时，需要标记的极性（区别黑白）、标记的大小、标记的形状、阈值（区别周
围与标记所需的亮度判断基准值）、检出框的大小，共 5 种信息。
＜步骤＞
① 把鼠标移到示教对象数据的标记位置上。
但，进行识别示教时，需要先输入好Ｘ、Ｙ坐标。

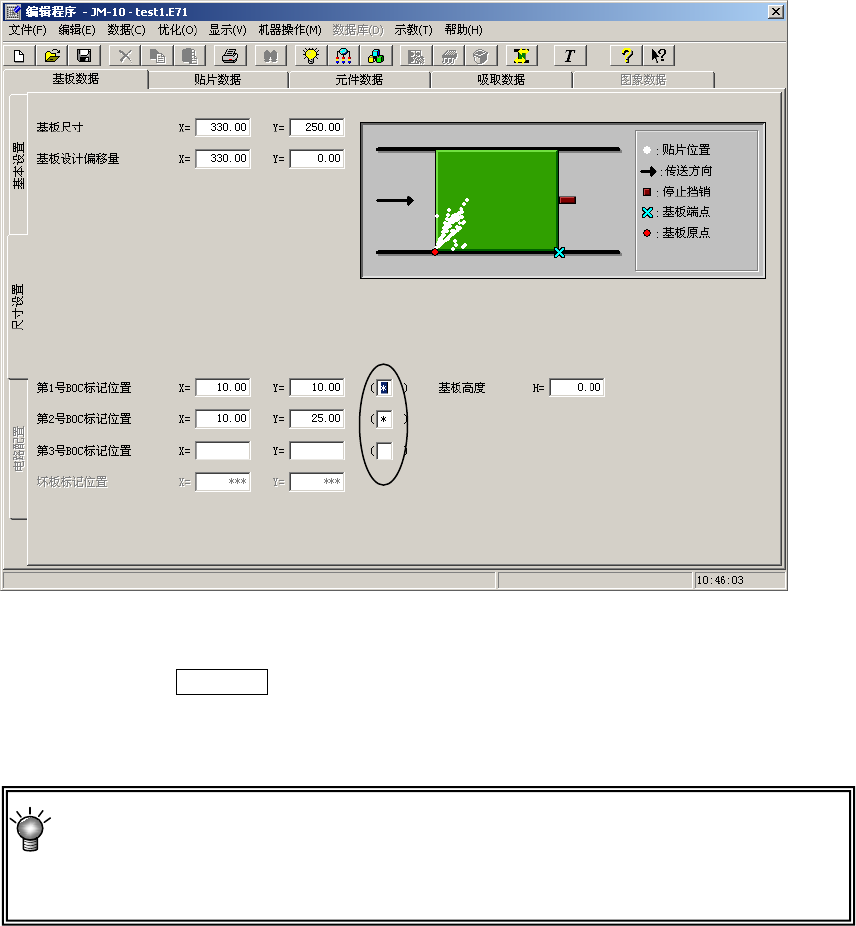

图 4-5-2-11-6 基板标记示教（3）
②请按下 HOD 的 CAMERA 键。
摄像机会移动到标记的 XY 坐标，在监视画面上显示（要求记忆的）示教对象的图案。
※在监视画面上没有要示教的图案时，请检查输入的坐标是否正确。
※陶瓷基板的标记（标记为白颜色）时，请之后再按下一次“CAMERA”键。按下摄像
机键后，会切换极性。
第 1 部 基本篇 第 4 章 制作生产程序
4-192
③指定测量框的左上之前，先勾选[镀锡]选项，再按下［设置照明条件］按钮。
但，若要进行识别的示教，应事先输入好标记的Ｘ、Ｙ坐标。
图 4-5-2-11-7
④显示下列镀锡照明用［设置照明类型］画面。请输入垂直照明、镀锡照明、对比度图案。
图 4-5-2-11-8
⑤请设置测量框。
按上面、左面、下面、右面的顺序，使用上下左右箭头键（按 FAST
键，标度框的移动速
度会变化）进行调整，设置标度框。
设置完成后，会自动识别标记，取得校正所必需的数据。
第 1 部 基本篇 第 4 章 制作生产程序
4-193
⑥请设置降噪级别。
用 HOD 的↑ 键、↓ 键（移动 XY
上下箭头键）进行调整，看到标记规整清晰，且周边的
干扰降到最低。
调整结束后，请按下 ENTER 键。
⑦请选择标记的形状。
标记的形状可被自动识别。请用 HOD 的↑键、↓键（移动 XY
上下箭头键）选择正确的标
记。
[＊]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]ＰＲ
显示摄像机的图像和长方形框。
首先，设置上面及左面的刻度框。
请进行调整，与标记的上面及左面对准。
调整好后，按下 ENTER 键。
同样地，设置下面及右面的刻度框。
调整好后，按下 ENTER 键。
