第 2 部 功能详解篇 第 7 章 手动控制
7-31
2) 夹紧动作
进行供料器的夹紧、解除动作。
・勾选了控制项目的“夹紧动作”时，选择<运行(A)>按钮、＜解除(B)>按钮、<运行
/
解除(/)>按钮、或按［F3］键、［F4］键、［F5］键进行控制。
※在夹紧状态下，无法执行卷带送料动作。

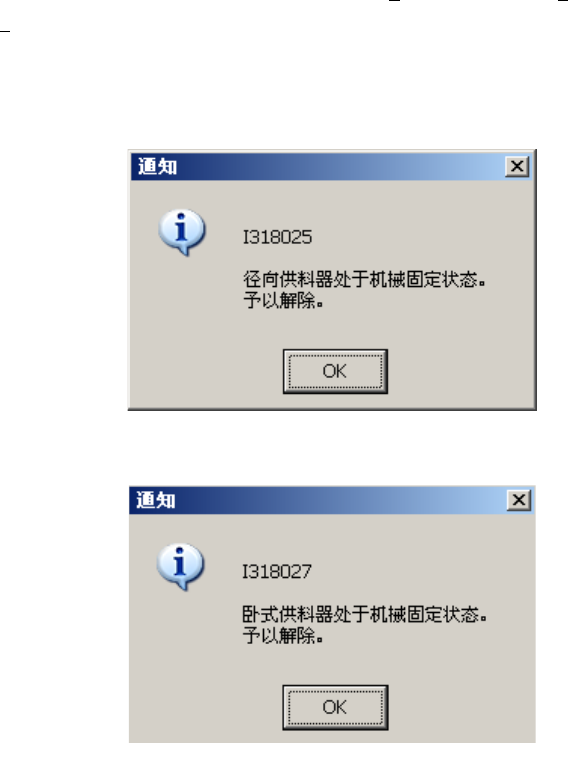

在夹紧状态下关闭供料器控制时，会显示解除夹紧的提示信息，在按 OK 按钮、解除夹紧后
结束。
a) 径向供料器时
b) 轴向供料器时
第 2 部 功能详解篇 第 7 章 手动控制
7-32
7-4-4-4 圆型供料器控制
从菜单栏选择「控制（C）」/「供应装置（F）」/「圆型供料器控制（F）」，即显示圆型
供料器控制画面。圆型供料器控制，可进行三段式圆型供料器的控制。显示的画面根据 M/C
而不同。
1）M/C RevD 之前时

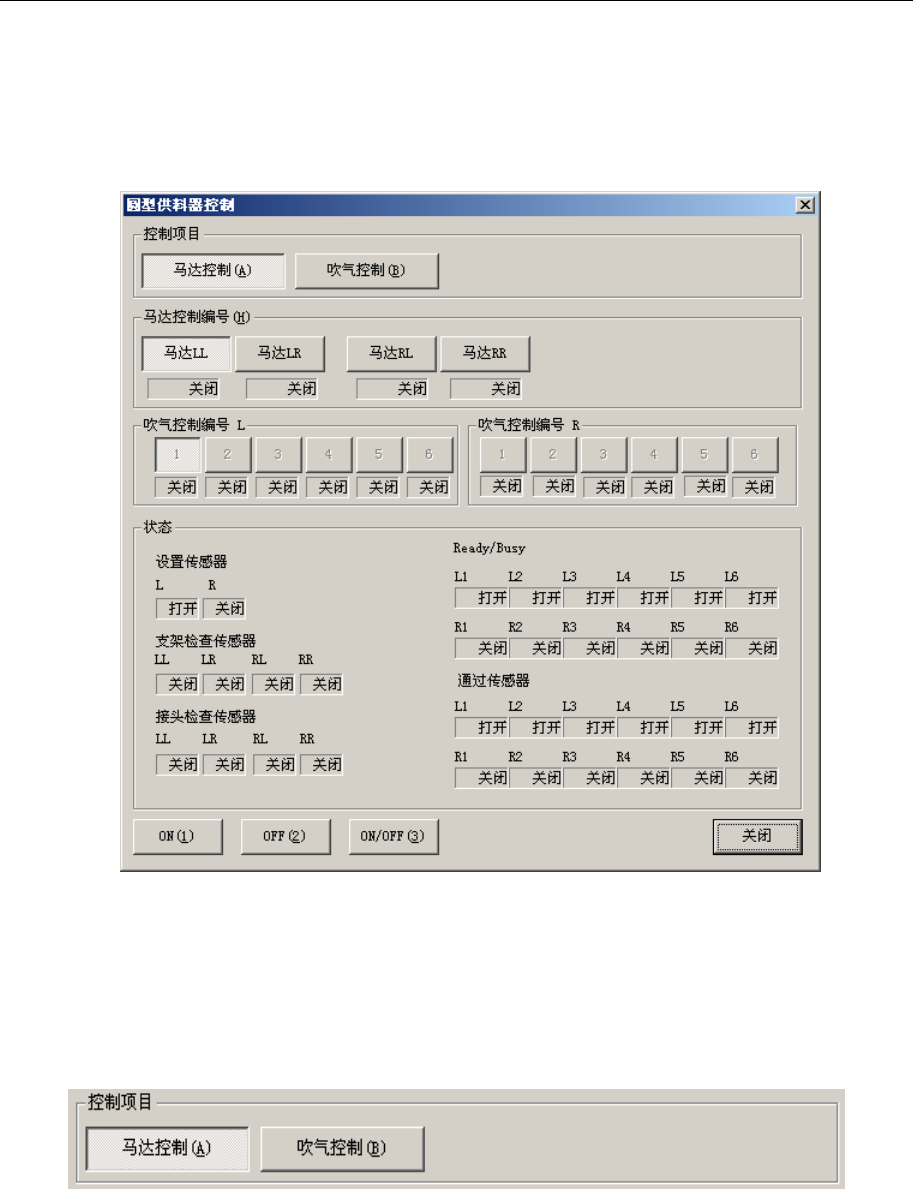

图 7-4-4-4-1 圆型供料器控制（M/C RevD 以前）
(1) 控制项目
用按钮选择控制项目。
马达控制可使圆型（盘）震动，进行元件的供应动作。
吹气控制吹气，以免元件供应时卡住。
图 7-4-4-3-2 控制项目
第 2 部 功能详解篇 第 7 章 手动控制
7-33
(2) 控制单元
用按钮选择控制单元。
在控制项目中选择“马达控制”时，按控制端（按钮），选择要控制的马达。
图 7-4-4-3-3 选择马达控制时
在控制项目中选择“吹气控制”时，按控制端（按钮），选择要控制的圆型供料器。
图 7-4-4-3-4 选择吹气控制时
(3) 控制按钮
使用控制按钮执行控制项目。
1) 马达控制
进行圆型供料器的马达 ON/OFF 的控制。
・勾选了控制项目的“马达控制”时，选择<ON(O)>按钮、<OFF(F)>按钮、<ON/OFF(/)>
按
钮、或按［F3］键、［F4］键、［F5］键进行控制。
・控制完成时，状态显示会更新。
2) 吹气控制
进行圆型供料器的吹气 ON/OFF 的控制。
・勾选了控制项目的“吹气控制”时，选择<ON(O)>按钮、<OFF(F)>按钮、<ON/OFF(/)>
按
钮、或按［F3］键、［F4］键、［F5］键控制。
・控制完成时
、状态显示会更新。
(4) 显示状态
通过ON/OFF显示各传感器的状态。
