② 方向判别测定中
如果元件高度的测量结果在允许范围内，即开始方向判别测量动作。
测量过程中，要强制中止时可按＜STOP＞开关，会显示以下对话框。
请选择是否要结束测定。

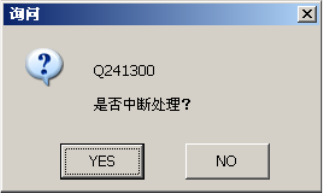

图 4-5-4-2-19 测定结束的询问
●YES ：归还元件或废弃元件，重新进行元件高度测量。
●NO ：重新开始测量。
第 1 部 基本篇 第 4 章 制作生产程序
4-226
③ 方向判别测定结果
方向判别测定结束后，显示以下所示的结果画面。

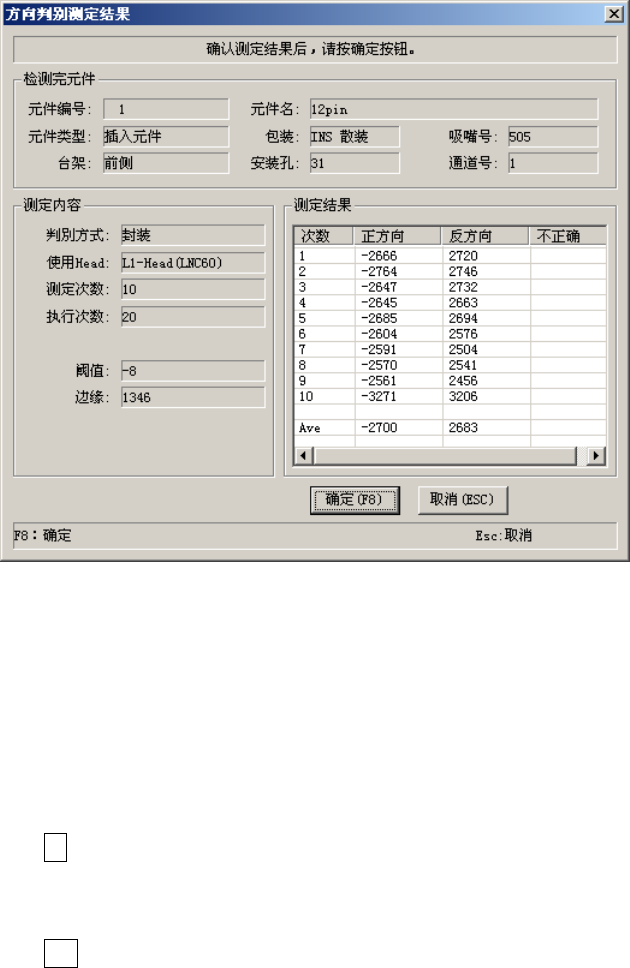

图 4-5-4-2-20 方向判别测定结果
a) 被检元件
显示元件内容及吸取位置。
b) 测定内容
显示测定的设置内容和来自检查结果的测定次数、执行次数、阈值、容限。
c) 测定结果
显示测定结果。显示测定次数、元件的正方向、反方向、NG的值。
d) 确定（F8 键）
使测定结果生效，将结果的值存放于元件数据内。然后，回到原来的设置方向判别测定
条件的画面。
e) 取消（ESC 键）
使测定结果无效，然后，回到原来的设置方向判别测定条件的画面。
f) 错误
有关错误对象元件，请参见4-3-5-2 (7) 测量 2) 元件方向判别设定的
◆ 元件方向判
别不可能元件示例
的项目。如果是该类元件，则会变为测量错误。
g) 警告
由于错误的元件尺寸、错误的激光高度设定、错误的判别高度、吸取状态不良等原因测
量值有时会不平衡，显示警告。
请确认设置后重新进行测定。
第 1 部 基本篇 第 4 章 制作生产程序
4-227
4-5-4-3 检查
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
（1）图像识别检查
识别检查的流程概要如下。
图 4-5-4-3-1 图像识别单独检查流程图
执行检查
(对话框)
图像识别
检查开始
检查
图像识别检查
显示结果
(对话框)
图像识别
检查完毕
结束
注意
