第 2 部 功能详解篇 第 6 章 机器设置
6-17
6-5-5 Head 待命位置
在「元件数据」的“附加信息”画面上将「元件废弃」指定为「元件保护」时，如果发生
错误，则贴片头会移动到「元件保护暂停时」，作业人员可用手将元件从贴片头处回收下
来。
如果「2-3-3 章 接通电源时吸嘴安装异常」所记述的吸嘴不一致时，或在 Head 上附着吸
嘴的状态下异常结束时，可设置手动卸下吸嘴的位置。
选择 Head 待命位置后，可显示如下 Head 待命位置设置画面。
图 6-5-5-1 设置 Head 待命位置对话框
(1) 设置项目
设置元件保护暂停位置、卸下吸嘴时位置。
(2) 设置方法
通过示教或用键盘进行设置。
当输入光标在X或Y上时可示教XY值，当输入光标在Z上时可示教Z值。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
第 2 部 功能详解篇 第 6 章 机器设置
6-18
6-5-6 使用单元
请从标准装备、或选项附带的使用单元功能中，指定所要使用的功能。
选择使用单元后，可显示下列带各种选项卡的使用单元设置画面。

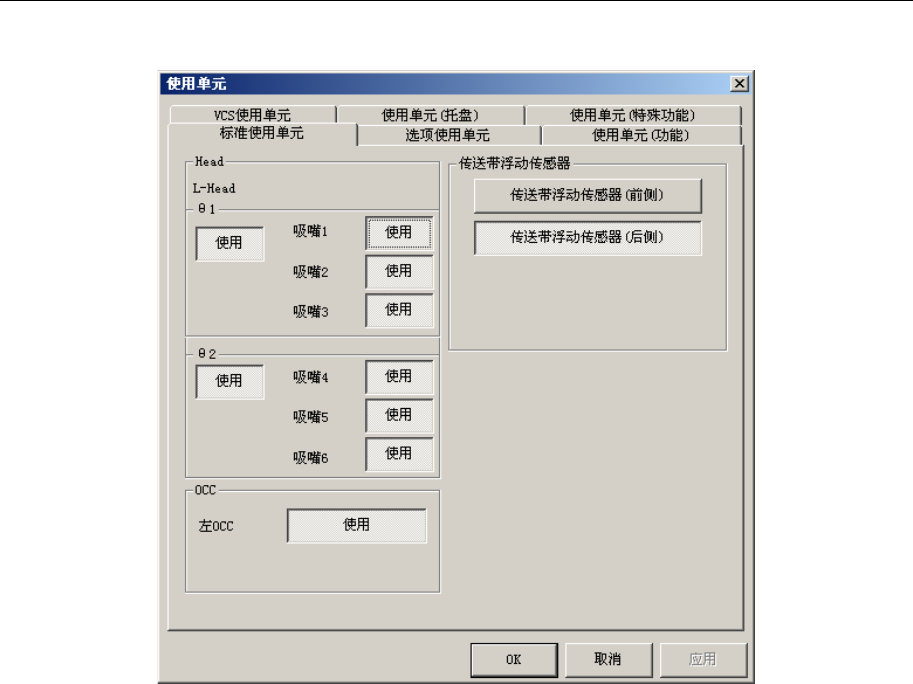

图 6-5-6-1 使用单元设置画面
可以点击各选项卡，指定[标准使用单元]、[选项使用单元]、[使用单元(功能)]、[VCS使
用单元]、[使用单元（托盘）]、[使用单元(特殊功能)]。
第 2 部 功能详解篇 第 6 章 机器设置
6-19
6-5-6-1 标准使用单元
选择[标准使用单元]的选项卡后，即可显示图6-5-5-1的“标准使用单元”设置画面。
此外在使用单元的初始画面上也有[标准使用单元]画面。
(1) 设置项目
指定单元的使用/不使用。
万一单元发生故障时，在本项目中指定为“不使用单元”后，就可不必修改生产程序数据
而执行吸取贴片。
(2)设置方法
点击单元按钮。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
· 未设置的单元 (以浅色文字显示的单元) ，不能选择。
· 将贴片头从“不使用”状态变为“使用”时，各贴片头需要返回原点。请按画面的指
示执行返回原点。
· 将贴片头从“使用”状态变为“不使用”状态时，要使贴片头自动上升，关闭伺服（OFF）。
若所有贴片头的伺服都已关闭，必须手动把不使用的贴片头上升到顶住的位置，进行
返回原点。出现此种情况时，请根据画面的指示进行操作。

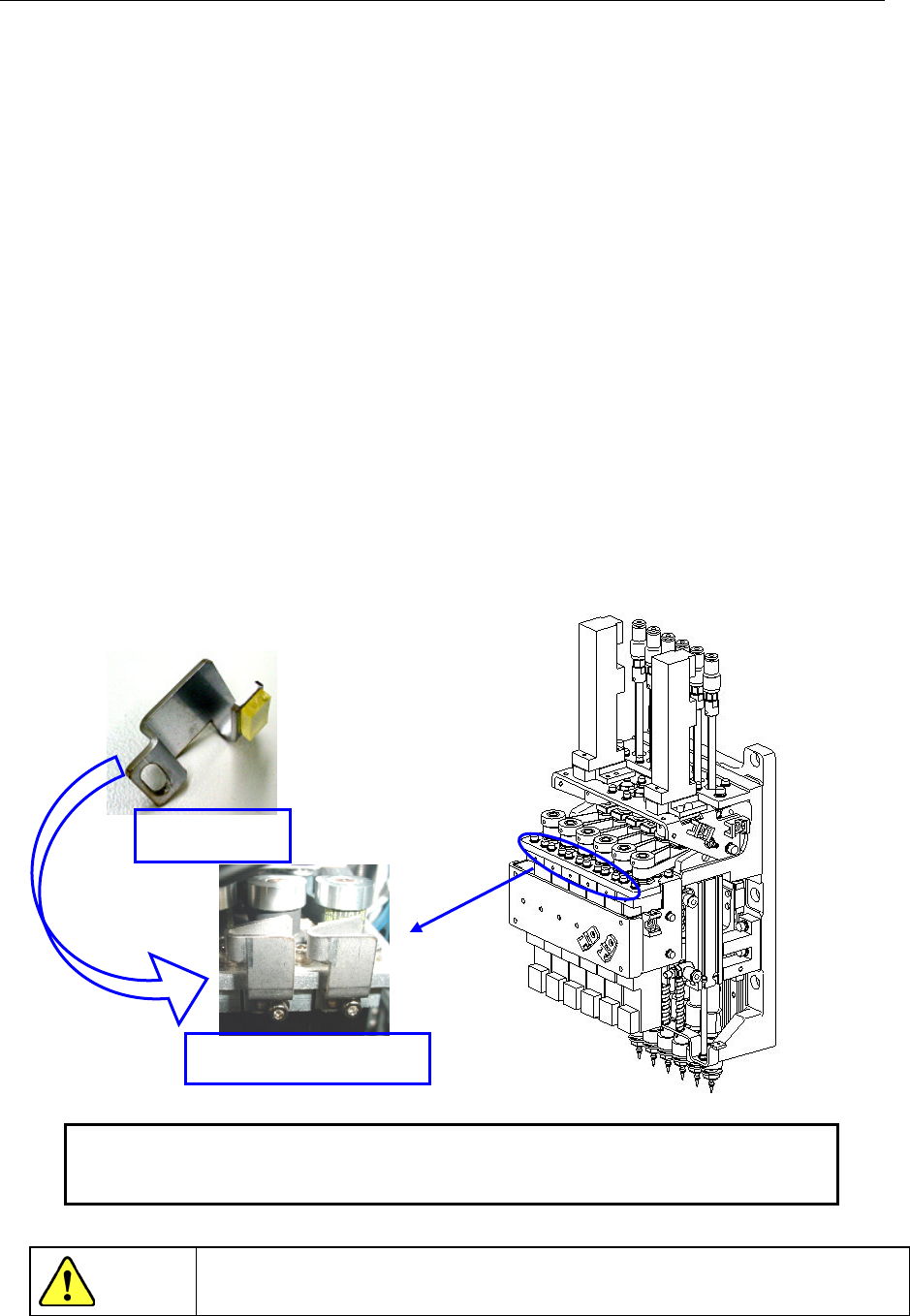

· 将 Head 以及 Head 的各轴（Z 轴）设置为“不使用”时，请按照下图所示，用固定金
属件将设置为“不使用”的夹具固定好。
危险
为了防止因突然启动发生的事故，请切断电源后再进行操作。
固定金属件
使不使用轴固定的状态
・确认 Z 轴处于最上面的位置，将固定金属件安装到 Z 马达的丝锥部位。
・请确认 Z 轴传送带被固定金属件的橡胶阻尼器固定住。
