第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-9
3）安装到台架上。
请将前端的主底盘缺口部位，插入位于台架左侧的圆型供料器安装台的铰链螺丝部位（A
部位）。
注意
在台架上安装第 1 台时，务必安装到左侧。
如果要在主机上安装 2
台圆型供料器，请将
第 1 台安装在左侧、将第 2 台安
装在右侧
。如果顺序错误，则无法将圆型供料器安装到贴片机主机上。
如果强行安装，圆型供料器可能会被损坏，请务必按步骤进行操作。
4) 固定圆型供料器。
将紧固手把向顺时针方向旋转，拧紧螺丝。
注意
装置在铰链螺丝部位插牢、用紧固手把固定之前，请务必用手扶住装置，否则 装
置可能会掉落。
主底盘缺口部位
A 部（俯视）
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-10

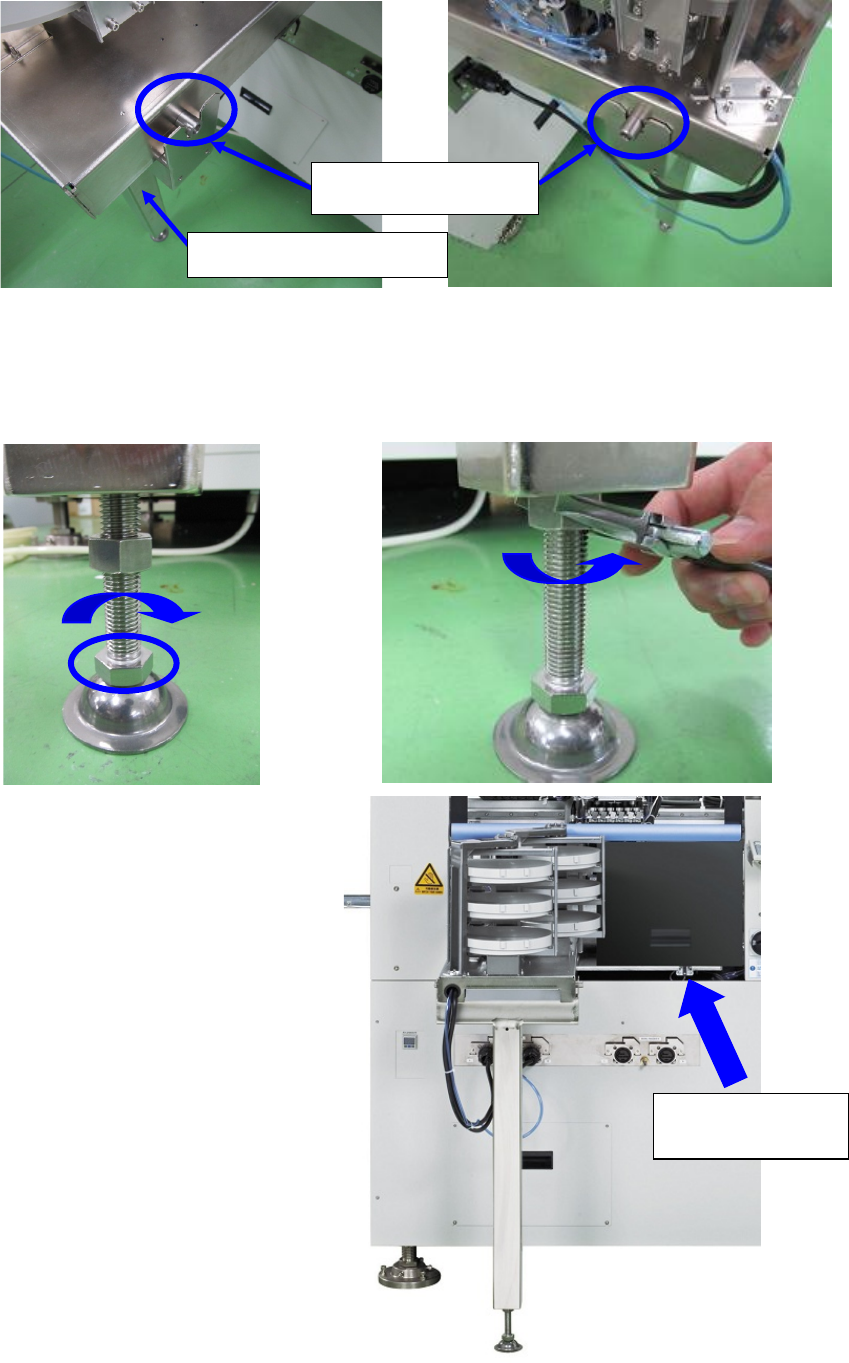

5) 安装圆型供料器支撑组。
将圆型供料器支撑组（圆型供料器支撑底盘）安装到支撑底盘引导销部位上。
6）调整调节脚
顺时针旋转调整脚下部的螺母，使圆型供料器的底盘面（底盘护罩面）与圆型供料器支撑
底盘面贴紧。
7）将调整脚下部的螺母顺时针旋转半圈～1 圈左右，之后逆时针旋转上部螺母，拧紧，
使调整脚固定。
圆型供料器安装后
请务必装上 BF 盖子。
支撑底盘引导销
圆型供料器支撑底盘
BF 台架盖子
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-11

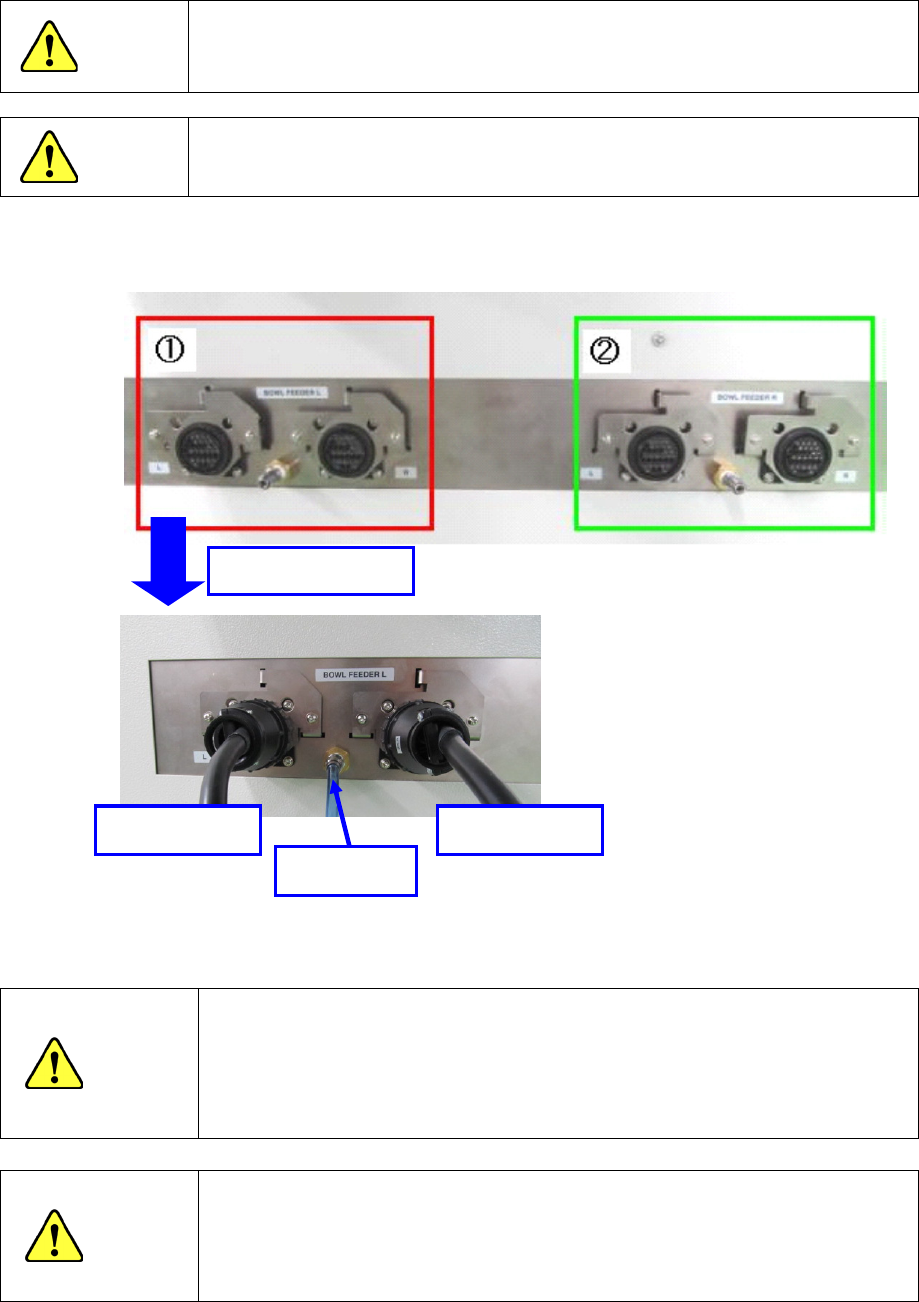

8）将连接插头、气管插入贴片机主机。
将连接插头、气管插入台架下面的贴片机主机端接口连接部位。
注意
如果误插了接口，可能会导致圆型供料器动作与原本设想不同。插入圆型供
料器的连接插口时，务请特别注意。
注意
在主机电源接通的状态下，请勿插拔圆型供料器的连接插头。
① 安装在左侧的圆型供料器，要在 BOWL_FEEDER（圆型供料器）左侧插入连接线、气管。
② 安装在右侧的圆型供料器，要在 BOWL_FEEDER（圆型供料器）右侧插入连接线、气管。
（2
）
拆卸步骤
1）拆卸，请按相反步骤进行操作。
注意
从台架上拆卸时，如果使用了两台圆型供料器，务必要
从左侧开始拆卸
。
如果顺序错误，圆型供料器就不能从贴片机主机上拆下。
如果强行拆卸，可能导致圆型供料器损坏，请务必按步骤操作。
注意
拆卸圆型供料器时，请慢慢操作。
拆卸用力过猛，可能导致装置掉落，务请特别注意。
拆卸装置中解除铰链螺丝部位、紧固手把部位固定时，务必用手扶住装置，
否则装置可能会掉落。
圆型供料器：左
BOWL_FEEDER L
气管
圆型供料器：右
