JM-10_使用说明书.pdf - 第417页
第 1 部 基本篇 第 4 章 制作生产程序 4- 135 4-4-1-2 设置优化条件 随着上述 “元 件供应数 的设置”与本 项“优化 条件设置”，优 化的结果 将发生很大 的变化。 请充分理解本项 内容，以 便设置适宜生产 程序的优 化条件。 在菜单栏上 点击「优化」 / 「优化」 后，可显示 “分配选项 ”画面。 优化 , 需要进行 下列图示 ( 包括 ” 分配 ” 的 )5 项条件 设置。 单击选项卡，可 切换各项 目的画面。…
第 1 部 基本篇 第 4 章 制作生产程序
4-134
供应数的初始值为“自动”。在“自动”时，供料器的个数(托盘)基本为一个。
但当特定元件的个数比其他的多出很多 (为整体平均的 3 倍以上) 时，将自动
增加元件的供应数。因此，在供料器只有 1 个，或想进一步增加供料器时 ，需
要手动设置。
2)
选择变更后，显示如下画面。
请设置供料器的数量
。
请单击“手动”后，输入供应数，单击「确定」。
图 4-4-1-1-3 设置供料器
3) 初始化
将元件供应数设置为自动或最少供应数。
在“元件供应数”显示画面中单击初始化，则显示初始化画面。
在此处的设置对所有的元件有效。
图 4-4-1-1-4 元件供应数
设置项目
内 容
自动
自动对所有元件的供应数进行初始化。当为自动时，
可设置增加供料器的上限(默认为 20)。
最小化 将所有的元件供应数分别初始化为元件的吸取数据
的总数。
上限值设置为缺省值
将上限值的设置登录为默认。制作新程序时，作为
初始值应用。
20
第 1 部 基本篇 第 4 章 制作生产程序
4-135
4-4-1-2 设置优化条件
随着上述 “元件供应数的设置”与本项“优化条件设置”，优化的结果将发生很大的变化。
请充分理解本项内容，以便设置适宜生产程序的优化条件。
在菜单栏上
点击「优化」/「优化」
后，可显示“分配选项”画面。
优化,需要进行下列图示(包括”分配”的)5项条件设置。
单击选项卡，可切换各项目的画面。
图 4-4-1-2-1 优化
表 4-4-1-2-1 优化选项的种类
选项的种类
用途
分配 指定吸嘴及吸取数据的分配条件。
区域 指定配置供料器的区域。
供料器安排 指定供料器配置方法。
贴片顺序 指定贴片顺序的显示方法。
JM10 选项 其他指定。
将设置的条件作为默认值保存，
从下次启动时，将显示最初设置
的条件。
使变更的设置无效，返回标准
设置(装置的初始值)。
运行优化。
保存设置内容，关闭画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-136
（1）分配

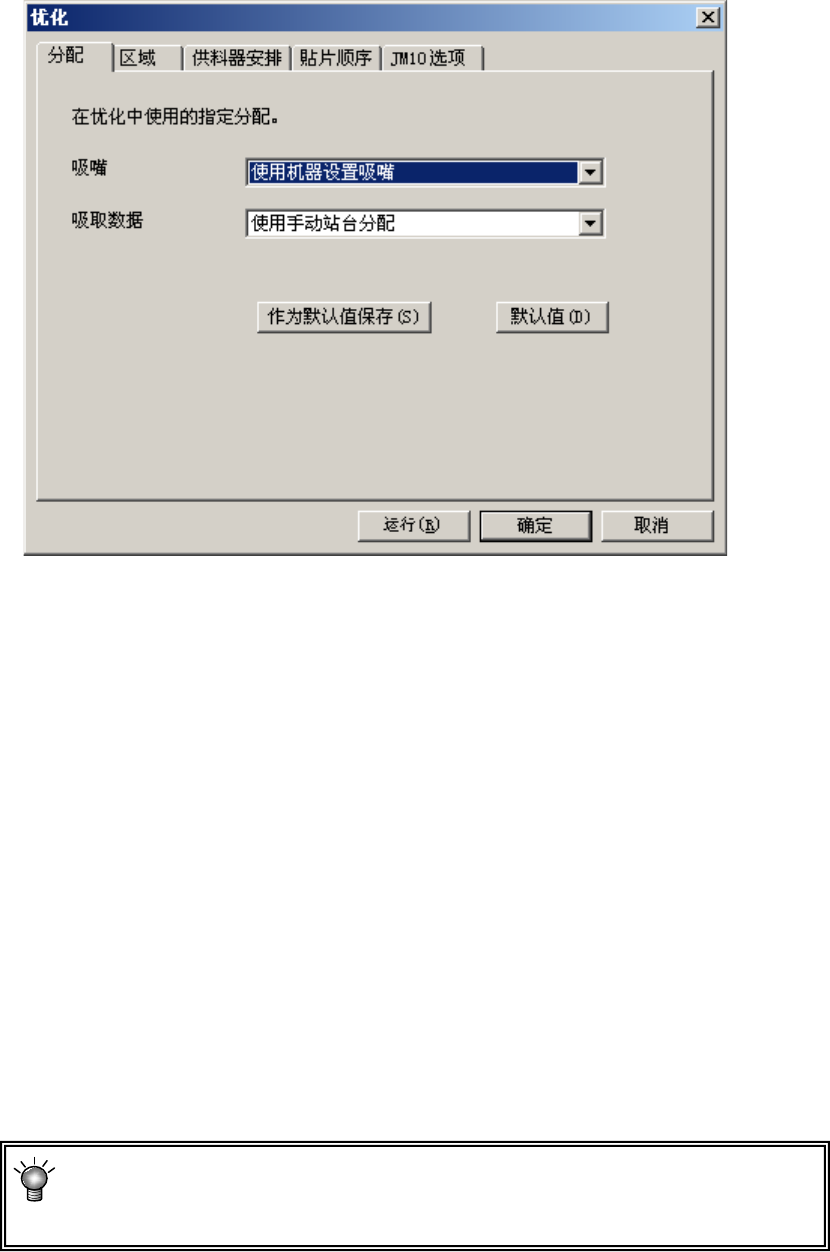

图 4-4-1-2-2 优化
1) 吸嘴
选择用「机器设置设置吸嘴」，或已优化的吸嘴配置。
①全部自动分配
： 忽略机器设置的吸嘴设置，优化吸嘴配置。在这种情况下，生产节拍加
快，但需变更机器设置，准备工作可能多会花时间。
②使用固定吸嘴，空ATC上自动分配
：继续使用机器设置的固定吸嘴，根据ATC空白部优化
结果,有时要追加配置必要的吸嘴。一般在吸嘴有富余时选择此项设置，
但(对追加的吸嘴)需要变更机器设置。
③使用固定吸嘴：
继续使用机器设置的吸嘴。可节省准备工作时间，请在小批量多品种生
产时选择此项设置。
2) 吸取数据
在吸取数据的“供应”项目上若已经指定了供料器配置时，可选择是按指定进行分配,还
是忽略该指定进行优化。
①分配[自动选择]状态项：
已被指定的供料器按指定配置，只对“自动选择”的供料
器进行优化。
②全部自动分配：
忽略已指定的供料器配置，全部进行优化。
进行过一次优化后，优化结果将被反映在吸取数据中。此后，编辑数据时，要重
新进行优化时请选择“全部自动分配”；只需追加变更部分时请选择“分配[自动选
择]
状态项
”。
