第 1 部 基本篇 第 4 章 制作生产程序
4-146
4-4-2-4 吸嘴分布
显示在各站台优化配置的吸嘴。
用优化条件将吸嘴配置指定为“自动配置”时，请在此确认配置结果，使吸嘴配置和机器设置一致。
请从菜单中选择「优化」/「吸嘴分布」。

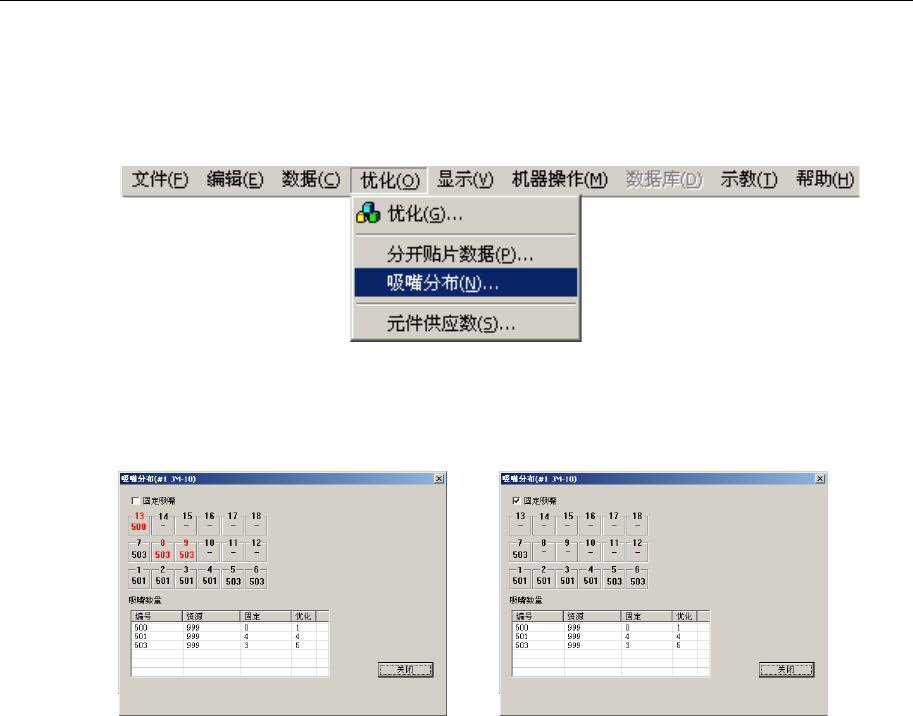

图 4-4-2-4-1 选择吸嘴分布
显示下图的吸嘴分布画面。
图 4-4-2-4-2 吸嘴分布显示例（在“只显示固定吸嘴”项目上，选中和不选中时的示例）
●
ATC 显示的红字吸嘴编号：
表示优化输出的吸嘴。
●
ATC 显示的黑字吸嘴编号：
表示机器设置的固定吸嘴。
●
「只限于固定吸嘴」复选框：
显示未选中时优化输出的 ATC 吸嘴配置，
显示选中时所设置的固定吸嘴配置。
●吸嘴数量 ：
目前未使用“资源”。
“优化”是优化输出的吸嘴数，“固定”是在机器设置
中所设置的固定吸嘴数。
第 1 部 基本篇 第 4 章 制作生产程序
4-147
4-4-2-5 供料器编排
以图形显示吸取数据的供料器编排内容。
从菜单栏中单击
「显示」/「供料器编排」
后，会显示如下的画面。
(1)供料器编排

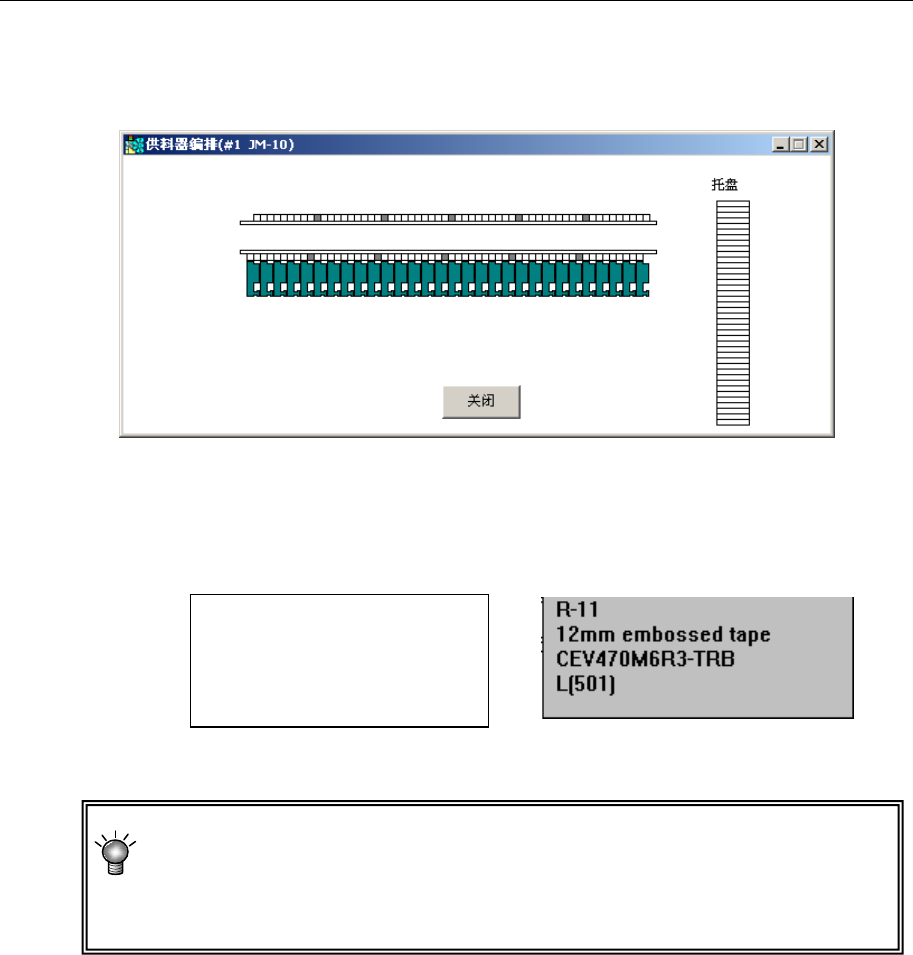

图 4-4-2-5-1 供料器编排显示例
① 将鼠标移动到供料器编排窗口上的供料器图上，即可显示该供料器的元件数据的部分内
容。
图 4-4-2-5-2 显示内容与显示例
定心方式(吸嘴编号)显示元件数据中指定的全部内容。根据机种，可能会显示无
法使用的定心方式(吸嘴编号)，如果进行优化，则根据该机种可使用的定心方式、
吸嘴编号进行编排。
采用托盘支架时，请将鼠标移动到供料器编排窗口右侧的相应图上。
供给装置的安装位置
供料器的种类
元件名称
定心方式（吸嘴编号）
通道编号
第 1 部 基本篇 第 4 章 制作生产程序
4-148
(2) 在窗口中编排供料器
在供料器编排窗口中，用鼠标就可编辑供料器的编排。
编辑后关闭供料器编排·站台选择画面时，会显示下列询问，问是否把编辑内容反映到程序数
据中？
图 4-4-2-5-3 确认编辑内容更新的信息
●是
： 将变更内容反映到程序数据后退出。吸取数据将依此改变。
被移动或复制的供料器的吸取坐标，将被重新设置到设计值中。
●否
： 不保存变更内容并退出。
●取消
： 返回关闭操作前的状态。
①选择供料器
选择需要移动、复制、删除的供料器。被选中的供料器将区别显示。选择供料器的方法有以
下几种。
表 4-4-2-5-1 供料器的选择操作
操作
结果
用鼠标点击供料器。
点击的供料器成为选中状态。
用鼠标点击供料器。
拖拽鼠标形成四边形，四边形内的供料器为选中状态。
按住 CTRL 键的同时点
击供料器
如果还有其他要选中的供料器，按住该供料器+CTRL
键，则点中的供料器成为选中状态。
按住 SHIFT 键的同时点
击供料器
点最初指定的供料器，按住 SHIFT 键，再点最后要选
中的供料器，之间的供料器全部为选中状态。
