第 2 部 功能详解篇 第 12 章 通用图像
12-24
12-4-4 外形元件类的制作方法
进行外形元件类(仅“角”、“边”的元件要素)的简易输入。
其条件为∶所有的元件要素组必须都位于角上或边上，且元件要素组的最大数目为“4”。
(1) 起动「用图表来编辑外形元件要素组」画面
① 在元件要素数据画面中选择“外形元件类”，并选择「简易输入」。
图 12-4-4-1 元件要素数据画面(选择外形元件类)
② 显示「用图形方式编辑元素组」画面。
图 12-4-4-2「用图表来编辑外形元件要素组
」
的画面
第 2 部 功能详解篇 第 12 章 通用图像
12-25
(2) 元件要素组的追加
图 12-4-4-3 追加边·角元件要素组
(3) 元件要素组的删除
图 12-4-4-4 删除边·角元件要素组
在角或边的附近，把鼠
标箭头放在可追加元件
要素组的位置时，鼠标
箭头会变为手的形状，
在对话框的下方出现提
示信息。请在该位置点
击鼠标。
在角或边的附近，把鼠
标箭头置于可删除元件
要素组的位置，鼠标箭
头将变为手的形状，在
对话框的下方出现提示
信息。请在该位置点击
鼠标。
单击[OK]，则制作元
件组。
第 2 部 功能详解篇 第 12 章 通用图像
12-26
12-5 通用图像元件的数据制作步骤
12-5-1 引脚元件类（元件要素组/元件要素格式）
本节将对引脚元件类(多引脚元件)的数据制作步骤进行说明。
(1) 扩展图像画面
· 在「元件类型」中选择引脚元件类。
· 在「数据格式定义」中选择元件要素组/元件要素格式。
· 在「元件要素组一览」中选择追加。
(2) 元件要素组画面
定义元件要素组(EG)。
元件要素组由相同尺寸、相同间距的引脚集合构成。

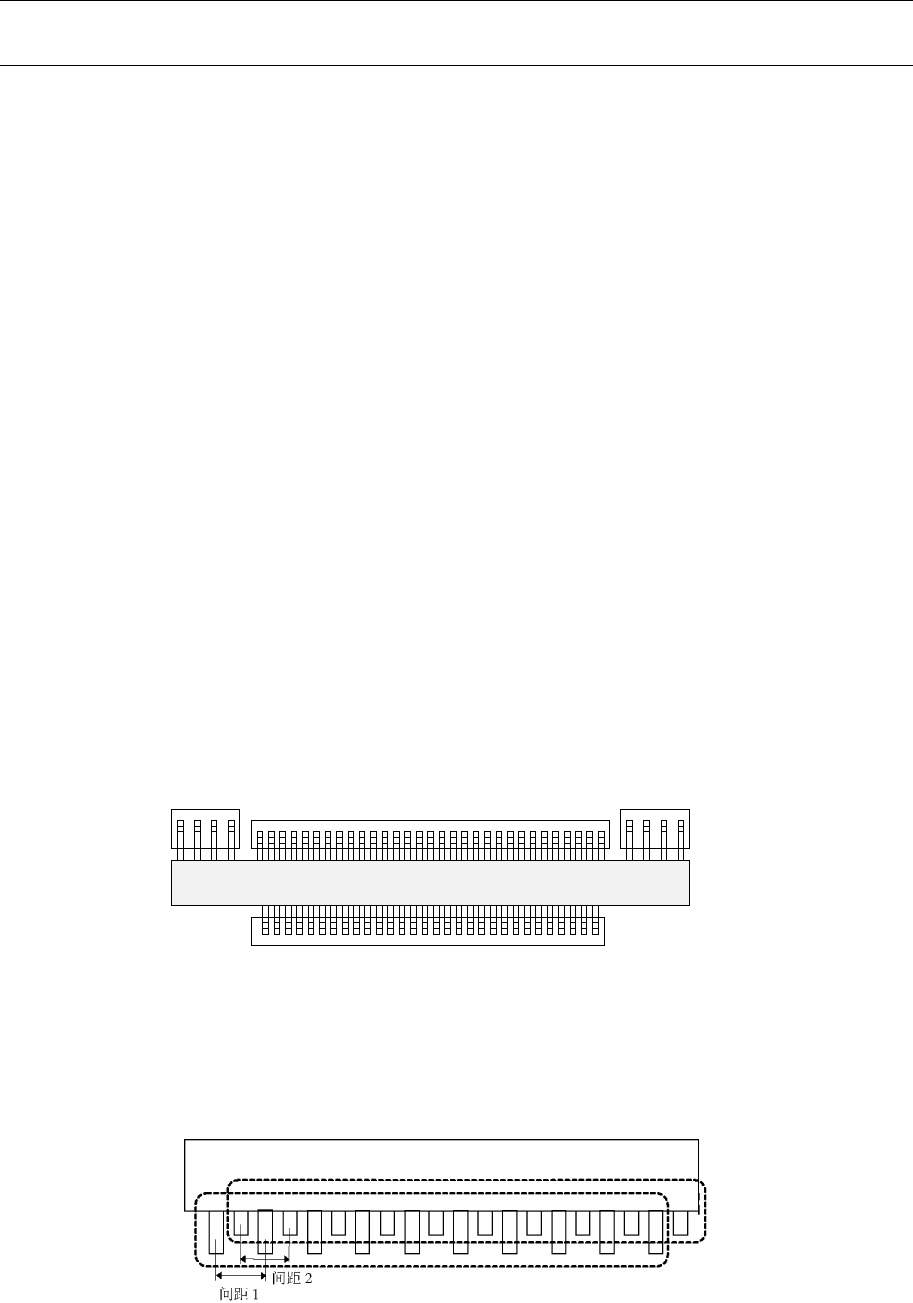

以(图 12-5-1-1)为例对多引脚元件进行贴片。
用此元件来说明数据制作的步骤。
◆
说明
在该例中将元件分为4个元件要素组来定义。第1、3元件要素组虽然是尺寸相同、间距相同
的引脚，但由于方向与位置不同，因此归类为不同的元件要素组。另外，第2、4元件要素
组也是尺寸相同、间距相同的引脚，但由于中间有空缺，因此从整体上来说，不能算是间
距相同。如果间隔是间距的整数倍，虽然可作为带有引脚欠缺部位的1个元件要素组来加以
定义，但建议将其定义为其他元件要素组。
为了定义元件要素组的方向和位置，需要决定元件的姿态。在(图12-5-1-1)中，元件的方
向为正常状态。多引脚元件的姿态以Top View(俯瞰)为基准。
图 12-5-1-1
如(图12-5-1-2)所示，引脚长度交替变化时，长引脚组与短引脚组需分开定义。
间距将变成相同的长引脚、短引脚之间的间隔。
图 12-5-1-2
Top View
第 4 元件组
第 3 元件组
第 2 元件组
第 1 元件组
第
3 元件要素组
第
2 元件要素组
第
4 元件要素组
第
1 元件要素组
第
1 元件要素组
第
2 元件要素组
