第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-21
10-3 夹持吸嘴
10-3-1 特点
夹持吸嘴，是通过「固定臂」和「摇臂」的组合从元件侧面吸取上面（表面）没有吸取面
的元件的一种专用吸嘴，把持力强，可稳定可靠地进行吸取/贴片。
部品
つめ深さ
押し当て位置
②
①
① 固定臂
② 摇臂

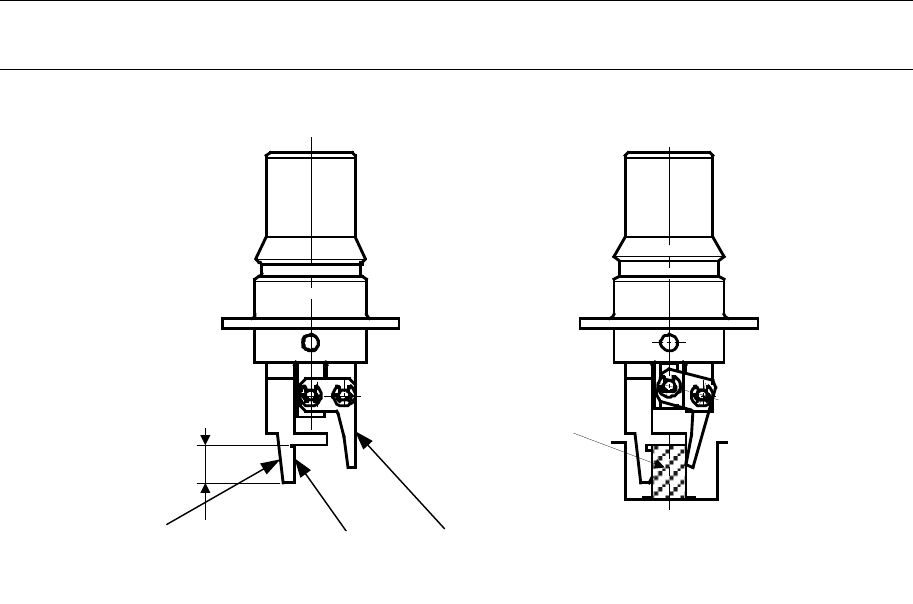

图 10-3-1-1 吸嘴的名称
钩爪深度
夹持位置
（紧贴位置）
元件
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-22
10-3-2 规格
(1) 所需元件及软件
◇ 吸嘴、以及装有吸嘴信息文件的CD(包装送交客户)。
◇ 与各元件形状、大小、及元件供给体(带、托盘)的形状相符的夹持吸嘴。
(请参见以下「(5)对象元件及元件包装形式」。)
(2) 方式
定心方式：激光。
(3) 贴片精度
贴片精度：小于±0.3mm(3σ)
有时会因元件形状的差异而不同。
激光校准检测部有边的、模部有毛刺的、或者相对于吸取部，检测部没有固定的
元件，贴片精度将劣于上述精度。
(4) 相邻元件的限制
元件贴片时，由于夹持器的摇臂张开，有可能接触到邻近的元件。
因此，以下2项为限制项。
◇ 用夹持吸嘴贴片的元件的高度应比相邻元件高3mm以上。
◇ 相邻元件距摇臂侧的夹持贴片元件端面应在4mm以上。(参见下图)
部品B
部品
A
基板
(5) 对象元件及元件包装形式
对象元件∶ ·插头(上面（表面）不能用吸嘴吸取的元件)
·引脚间距(1mm 以上)
·重量 5g 以下(因形状而异)
·元件上面（表面）必需有固定臂顶靠用的平面。
(防止 XY 移动时的元件倾斜)
元件包装形式∶ ·带式、托盘
注)应离开 4mm 以上。
元件
B
基板
元件 A
注意：
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-23
◇ 对象元件、对象包大小
800番ノズル
801番ノズル
802番ノズル
3.5
1.5
4.8
6.7
24
±
0.01
3.8
0.5
5.7
3.5
2.8
-0.5
4.7
3.5
5.8
2.5
7.7
3.5
803番ノズル

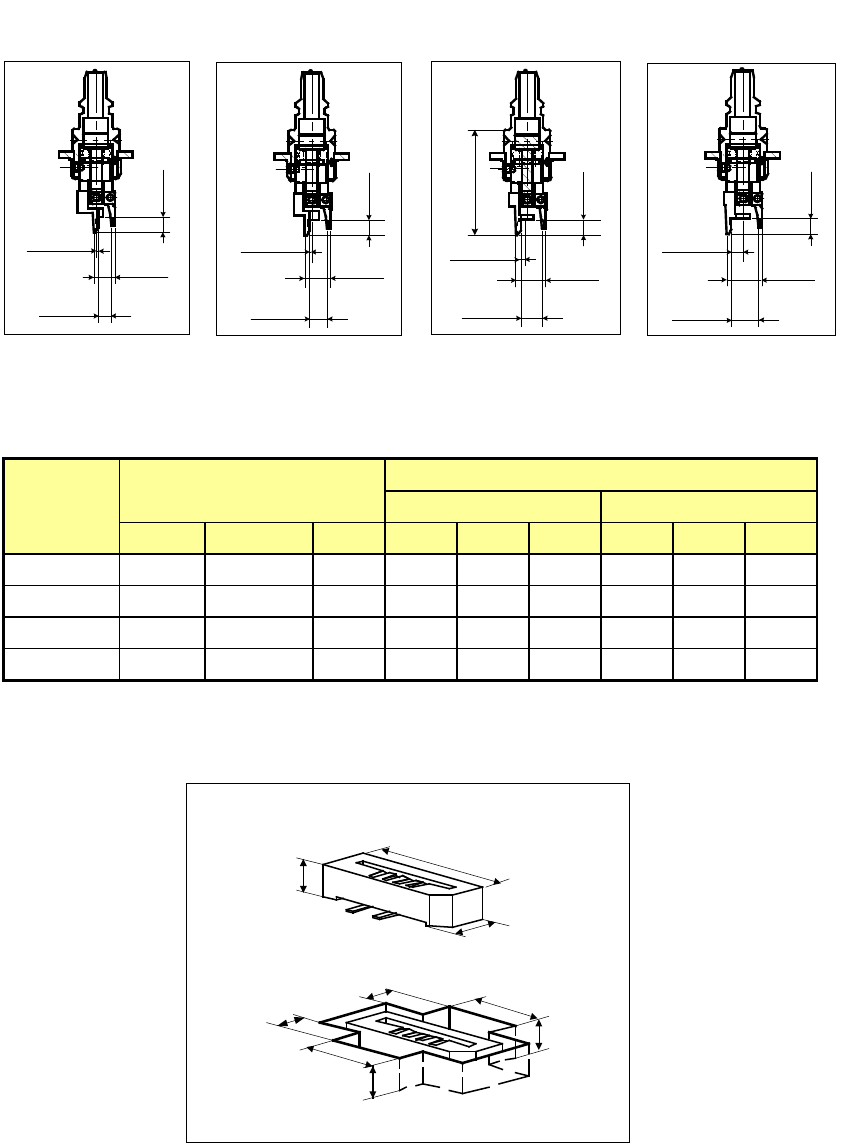

图 10-3-2-1 吸嘴外形尺寸
表 10-3-1 对象元件·包大小
吸嘴号
对象元件
包(压纹尺寸)
固定臂侧 摇臂侧
X Y H A B C D E F
800 6～ 0.8～2.2 5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
801 6～ 1.8～3.2 5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
802 6～ 2.8～4.2 5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
803 6～ 3.8～5.2 5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
H
X
Y
A
D
E
B
F
C
800
号吸嘴 801 号吸嘴 802 号吸嘴 803 号吸嘴
