第 2 部 功能详解篇 第 6 章 机器设置
6-22
6-5-6-3 使用单元（功能）
设置“有”／“无” （是否）使用应用程序。
选择[使用单元(功能)]选项卡后，显示如下“使用单元(功能)设置”画面。
图 6-5-6-3-1 使用单元(功能)设置画面
(1) 设置项目
指定使用/不使用各项功能。
(2) 设置方法
·点击选择所需功能。按钮凸状态时为“不使用”，凹状态时为“使用”。
·在MS参数中没有选中的单元，不能选择。
(3) 生产·优化时的操作（指定为不使用时的动作）
No.
单元
生产动作
1 结束时保持数据功能 退出主桌面画面时不保存已读取的生产程序信息。
2
禁止送料器配置最优化
执行优化时，把“分配”选项中的“吸取数据”固定为“分
配自动选择”。
禁止吸嘴配置最优化
执行优化时，把“分配”选项中的“吸嘴”固定为“使用固
定吸嘴”。
3 传送带浮动即停止
在 XY 移动中传感器检查出传送带浮动时，XY 的速度进入低
速运行。
XY 移动前传感器检测出送料器悬浮时询问：是否重试检测。
选择[重试]：则传感器重新确认传感。
选择[取消]：退出生产。
第 2 部 功能详解篇 第 6 章 机器设置
6-23
No.
单元
生产动作
4
在编辑结束时，将询问是
否解除供料器的夹紧
退出编辑程序时，在径向供料器或轴向供料器被夹紧的状态
下时，会显示是否解除供料器夹紧的询问信息。
此项设定为无效时，退出编辑程序时不进行询问，即解除供
料器的夹紧。
详情请参见 “4-5-7 退出编辑程序”。
5 重试 VCS 识别
在 VCS 引脚元件识别中，对不同批量的光亮差别产生的识别
错误，不进行识别的重试。
6
MNVC(选项)
不能图像识别。生产开始前的检查会显示错误。
7
方向判定的余量在基准
以下为错误
当生产程序的方向判别为有效，容许值低于基准值时，在生
产开始前的检查中不是发生错误，但会发出警告。
第 2 部 功能详解篇 第 6 章 机器设置
6-24
6-5-6-4 VCS 使用单元
选择[VCS使用单元]选项卡，即可显示如下VCS使用单元的设置画面。

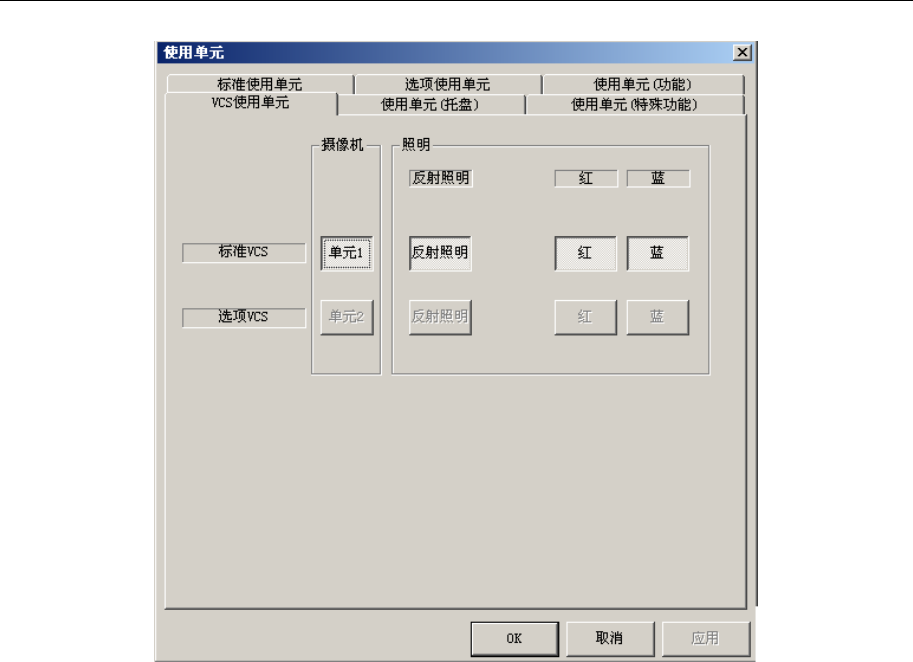

图 6-5-6-4-1 设置 VCS 使用单元画面
(1) 设置项目
当VCS单元发生故障，在本项目中指定为“不使用的单元”时，可不必变更生产程序数据而
进行吸取贴片。
※VCS识别的元件将被跳过、不进行贴片。
(2) 设置方法
· 点击所需功能项目。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
· MS参数选项中没有设置的单元，不能选择。
