第 2 部 功能详解篇 第 8 章 设备运行信息
8-27

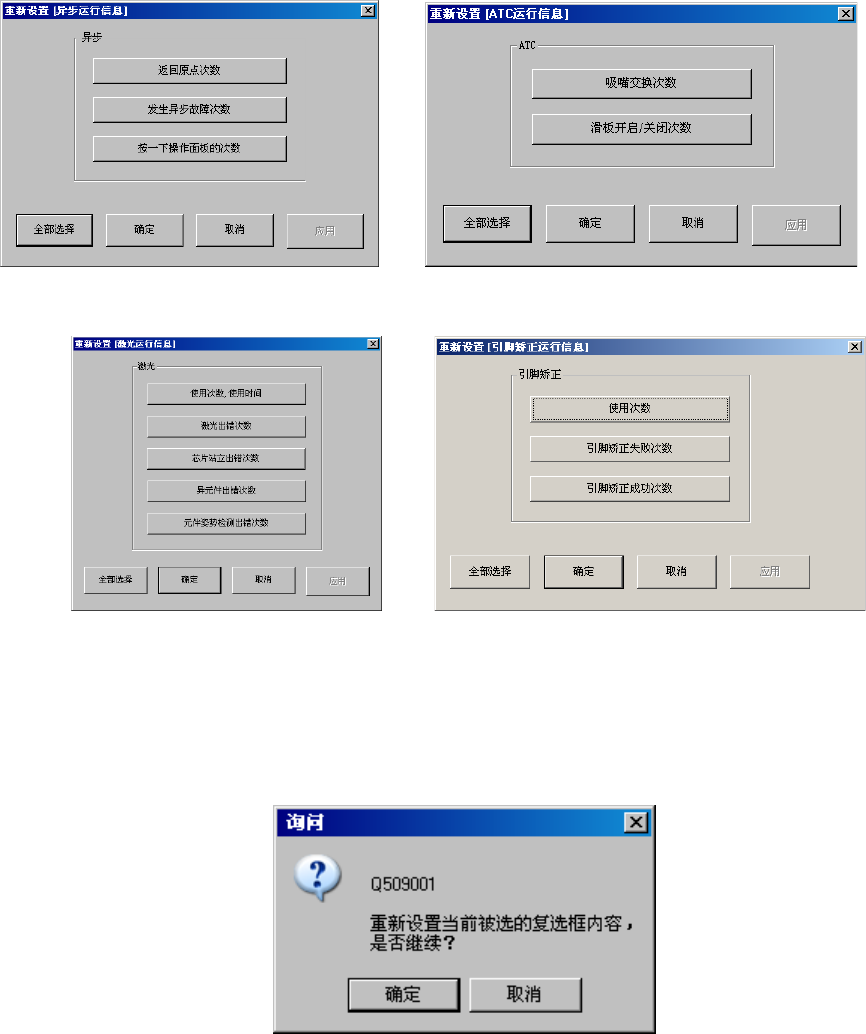

图 8-5-13-2-7 重新设置异步运行信息画面 图 8-5-13-2-8 重新设置 ATC 运行信息画面
图 8-5-13-2-9 重新设置激光运行信息画面 图 8-5-13-2-10
引脚
矫正生产信息复位画面
● 各种画面里，均有数据项目的选择按钮（复选框型）显示。
选择需要重新设置的项目，也可以[全部选择]，之后按[确定]或[应用]按钮，即可显示
如下画面。
图 8-5-13-2-11 询问是否重新设置运行信息
选择[
确定
]后,被选择的项目即可重新设置。
选择[
取消
]时，维持原设定不进行重新设置。
第 2 部 功能详解篇 第 8 章 设备运行信息
8-28
8-5-13-3 设备运行数据全部初始化
可以通过以下方法，在各项设备运行信息画面上，对全部设备的运行数据进行「全部初始化」（统
一复位）。
（1） 请打开各设备运行画面「文件」菜单，选择「设备运行信息全部初始化」。
图 8-5-13-3-1 选择[设备运行信息全部初始化]
（2） 出现确认是否全部初始化的询问框。
— 要全部实行初始化时，点击[确定]。
— 要取消全部实行初始化时，点击[取消]。
图 8-5-13-3-2 询问「全部初始化
」
“设备运行信息全部初始化”不仅是对操作画面上的设备实际运行数据（下面列举
机器作业信息运行数据的例子）、而且对其他各种设备的实际运行数据也全部进行复
位。
注意
第 2 部 功能详解篇 第 9 章 自动校准
9-1
第
9
章
自动校准
用自动校准可对机器的部分基本设置信息(MS参数)进行变更。
接通电源后运行自动校准时，请进行 15 分钟以上预热。
9-1 概要
自动校准的设置项目见下表。
No. 自动校准组 设置内容
1 激光传感器高度 从基板上面所看到的激光高度
2 吸嘴旋转中心 激光传感器确定的吸嘴旋转中心
3 Head 偏差
以 OCC 为准的各 Head 装配位置
激光校正在主机上的安装角度
4 VCS 偏差 VCS 摄像机的安装位置及安装角度
5 真空校准 真空校准值
警告
打开画面时，轴会移动。打开画面之前，请务必确认无人在进行装置内部
的作业。此外，为了避免工伤事故，在运行过程中，切勿将手放入装置内
部，也不要将脸和头靠近装置。
如果设置错误，有可能出现误动作。
在进行设置时，请与本公司商洽后再进行操作。
注意
注意
