第 2 部 功能详解篇 第 7 章 手动控制
7-24
(3) 控制按钮
用控制按钮，执行控制项目。
控制按钮的显示、因控制项目而异。
① 侧面照明控制、下方照明控制、同轴照射照明控制、全照明控制
选择控制项目后，选择＜打开（O）＞按钮、＜关闭（F）＞按钮、＜打开／关闭（/
）
＞按钮，或［F3］键、［F4］键、［F5］键、进行控制。
选择控制项目后、选择＜设置（S）＞ 按 钮 、或按［Ｆ６］键、则会显示照明设置画面。
在照明设置画面上、可选择照明和光量。

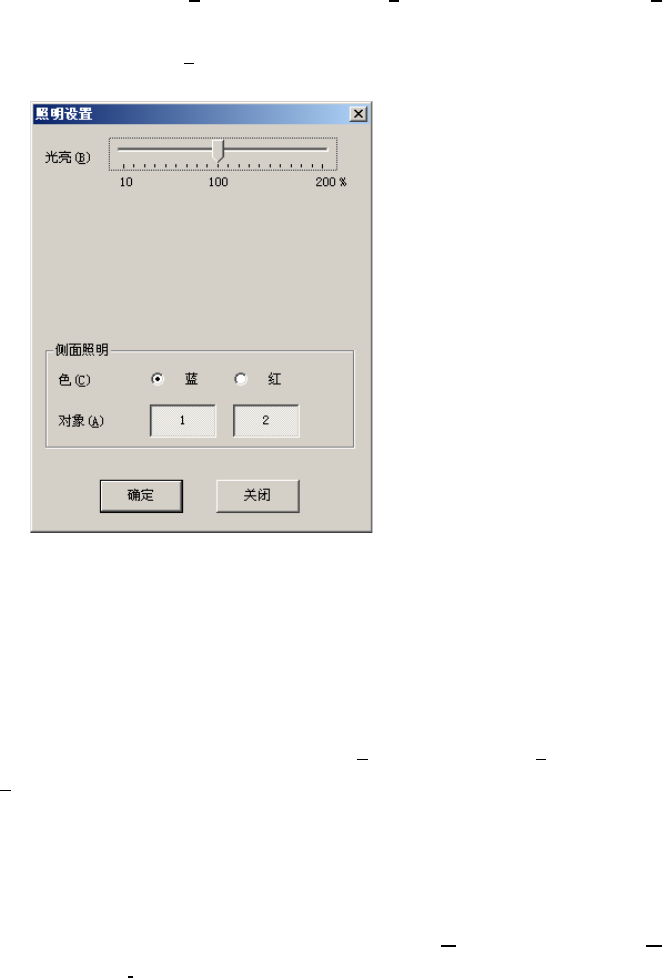

图 7-4-3-1-2 照明设置画面
选择＜确定＞按钮后，从下次起按设置的内容打开照明。
选择＜取消＞按钮后，设置的内容变为无效。
② 极性控制
控制极性的正／反。
控制项目的“极性控制”被勾选时、可选择＜正（P）＞按钮、＜反（N）＞按钮、
＜正／反（/）＞按钮、或按［F3］键、［F4］键、［F5］键、进行控制。
如果是 DFFPVCS、不能选择极性控制。
③ 照明单元移动控制
使照明单元向 Standard 方向、或 Option 方向移动。
控制项目的“照明单元移动控制被勾选时、可选择＜STD（S）＞按钮、＜OPT（O
）
＞按钮、＜STD／OPT（/）＞按钮、或［F3］键、［F4］键、［F5］键进行控制。
(4) 状态显示
控制完了时显示各单元的状态。
第 2 部 功能详解篇 第 7 章 手动控制
7-25
7-4-4 送料装置
7-4-4-1 MTS 控制
从菜单栏选择「控制（C）」/「供应装置（F）」/「MTS 控制（M）」，即显示以下 MTS 控
制画面。

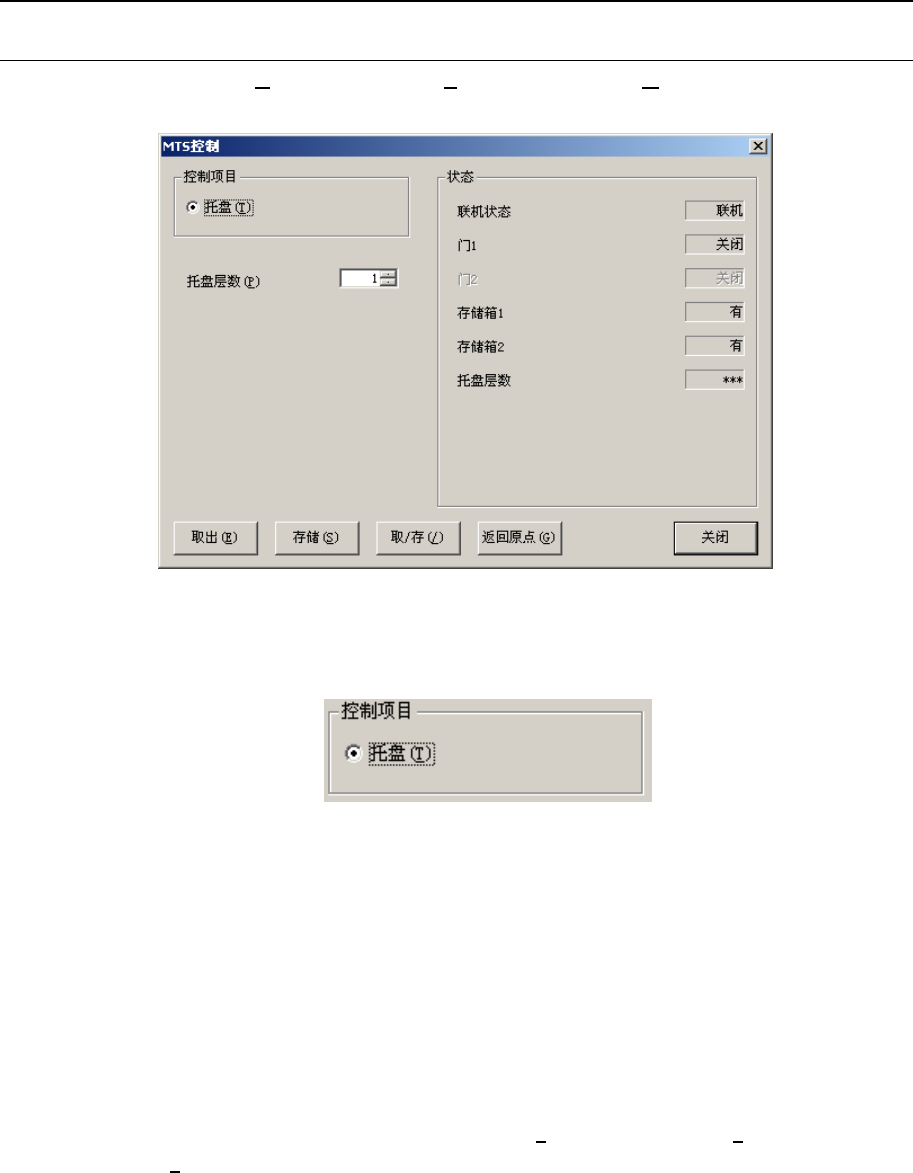

图
7-4-4-1-1
MTS
控制
(1)控制项目
用单选按钮选择控制项目。
(2)托盘层数
指定要控制的托盘的层数。
(3)控制按钮
用控制按钮执行控制项目。
控制按钮的显示，因控制项目而不同。
1) 托盘
控制托盘的取／存。
・勾选了控制项目的“托盘”时，选择＜取出（E）＞按钮、＜存储（S
）＞按钮、＜取／
存（/）＞按钮，或按［F3］键、［F4］键、［F5］键进行控制。
(4) 显示状态
控制完成后，显示各单元的状态。
在线状态、门的开关状态会连续显示。
第 2 部 功能详解篇 第 7 章 手动控制
7-26
7-4-4-2 送料器送料针控制
从菜单栏中选择「控制」/「送料装置(F)」/「送料器送料针控制(F)」，则显示如下的送
料器送料针控制画面。
图 7-4-4-2-1 送料器送料针控制
(1)控制项目
用按钮来选择控制项目。
图 7-4-4-2-2 控制项目
