地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
100
2.6.13
2.6.13
2.6.13

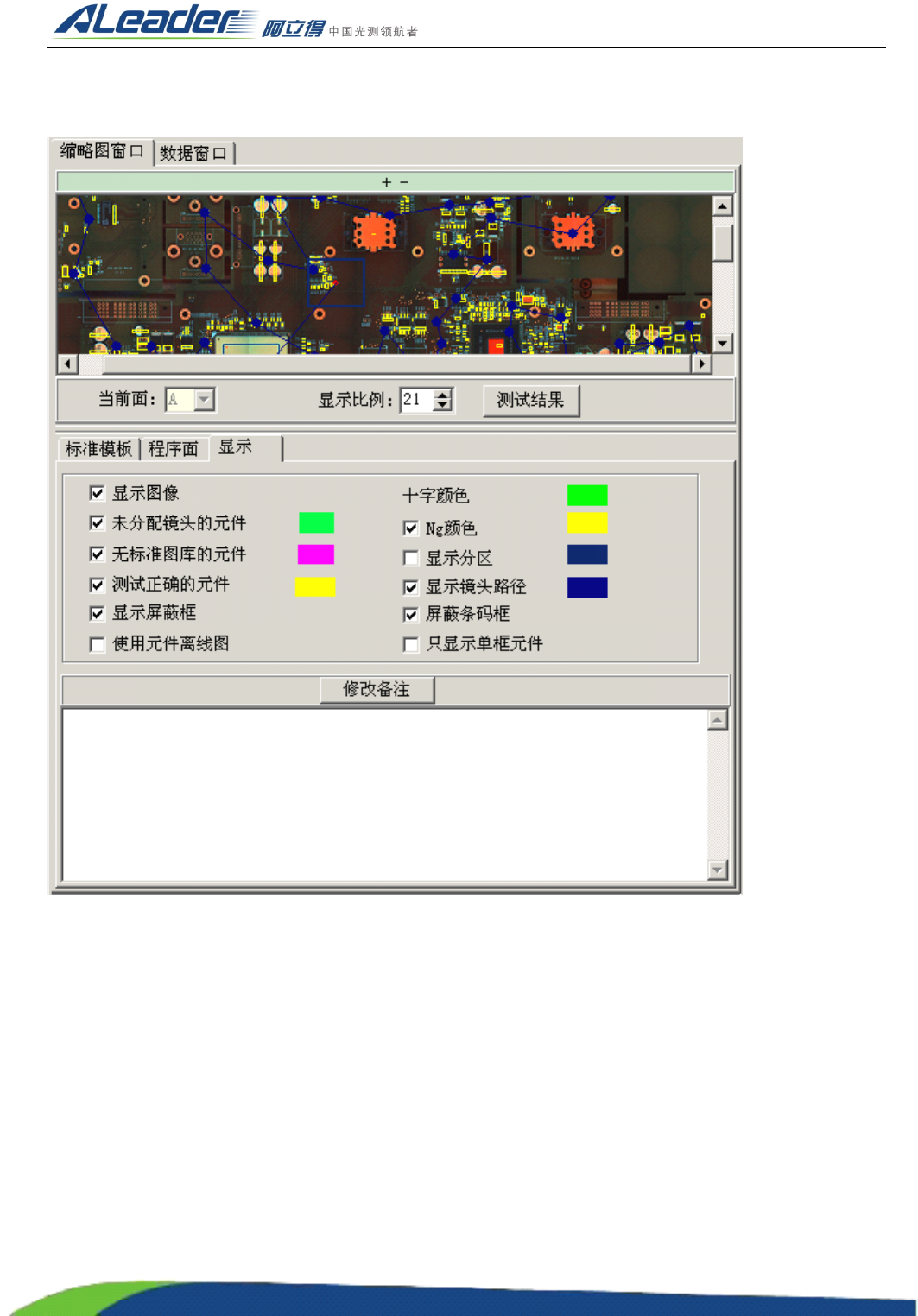

2.6.13 缩略图窗口之 [
[
[
[ 显示 ]
]
]
]
1. 显示图像 : 显示缩略图像 , 有时为了使其他框看得清楚 , 可不勾选此项 ;
2. 未分配镜头的元件 : 是否显示未分配镜头的元件 , 双击色块可设定显示颜色 ;
3. 无标准图库的元件 : 是否显示无标准图库的元件 , 双击色块可设定显示颜色 ;
4. 测试正确的元件 : 是否显示测试正确的元件 , 双击色块可设定显示颜色 ;
5. 显示屏蔽框 : 是否显示显示屏蔽框 ;
6. 使用元件离线图 : 是否使用元件离线图 , 如果有手工加入镜头图到离线图中才有效 ;
7. 十字颜色 : 双击色块可设定显示颜色 ;
8. Ng 颜色 : 是否显示 Ng 的元件 , 双击色块可设定显示颜色 ;
9. 显示分区 : 是否显示分区 , 双击色块可设定显示颜色 ;
10. 显示镜头路径 : 是否显示镜头路径 , 双击色块可设定显示颜色 ;
11. 屏蔽条码框 : 是否屏蔽条码框 ;
12. 只显示单框元件 : 是否只显示单框元件 , 主要用于波峰焊程序 , 因为波峰焊程序的连锡大量使用单框 ,
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
101
且易于其他元件框重叠 , 为了方便选择而设立此选项 ;
2.6.14
2.6.14
2.6.14
2.6.14

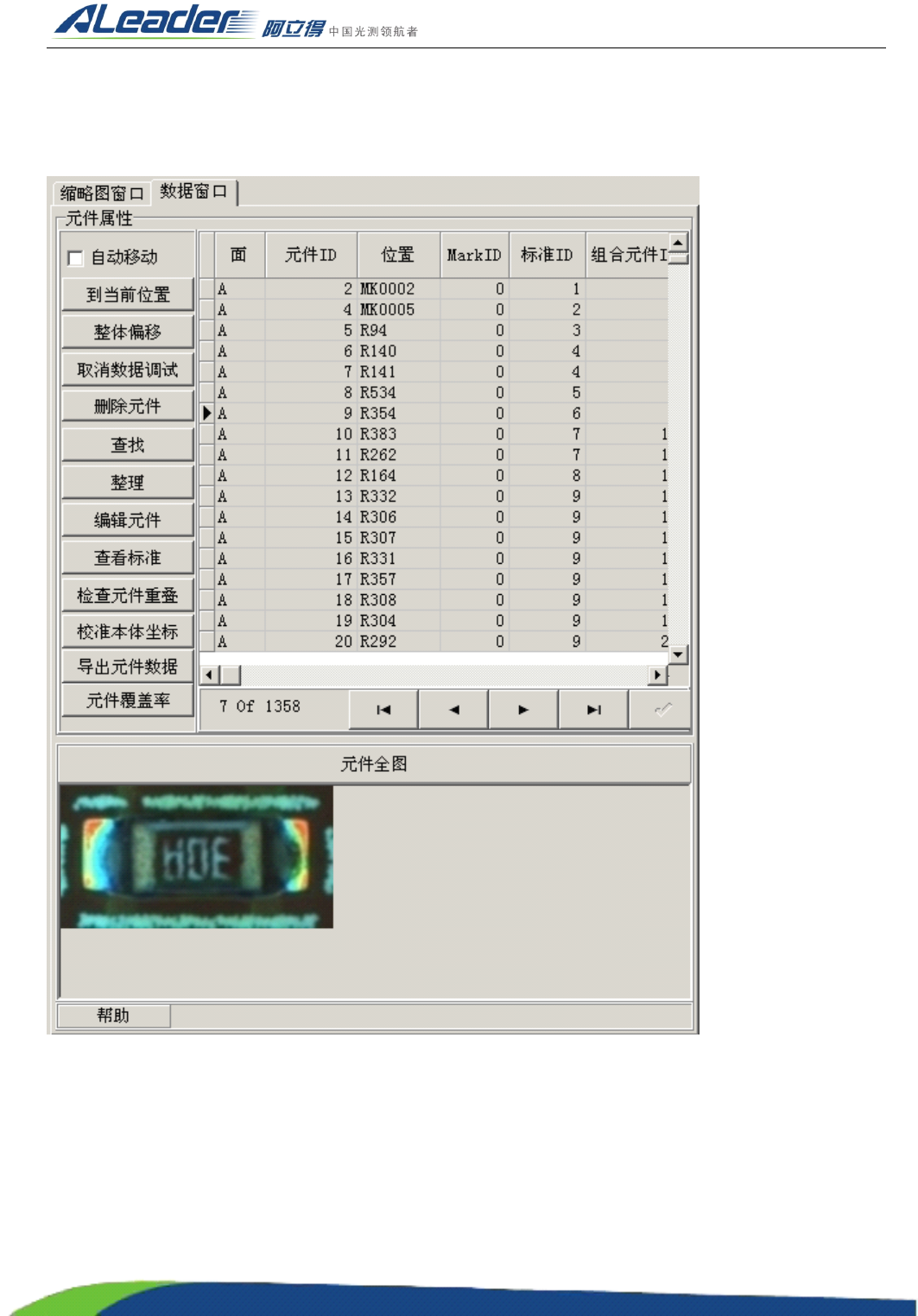

数据窗口
(1) 到当前位置
镜头运动到当前元件中心位置， 并自动选中；

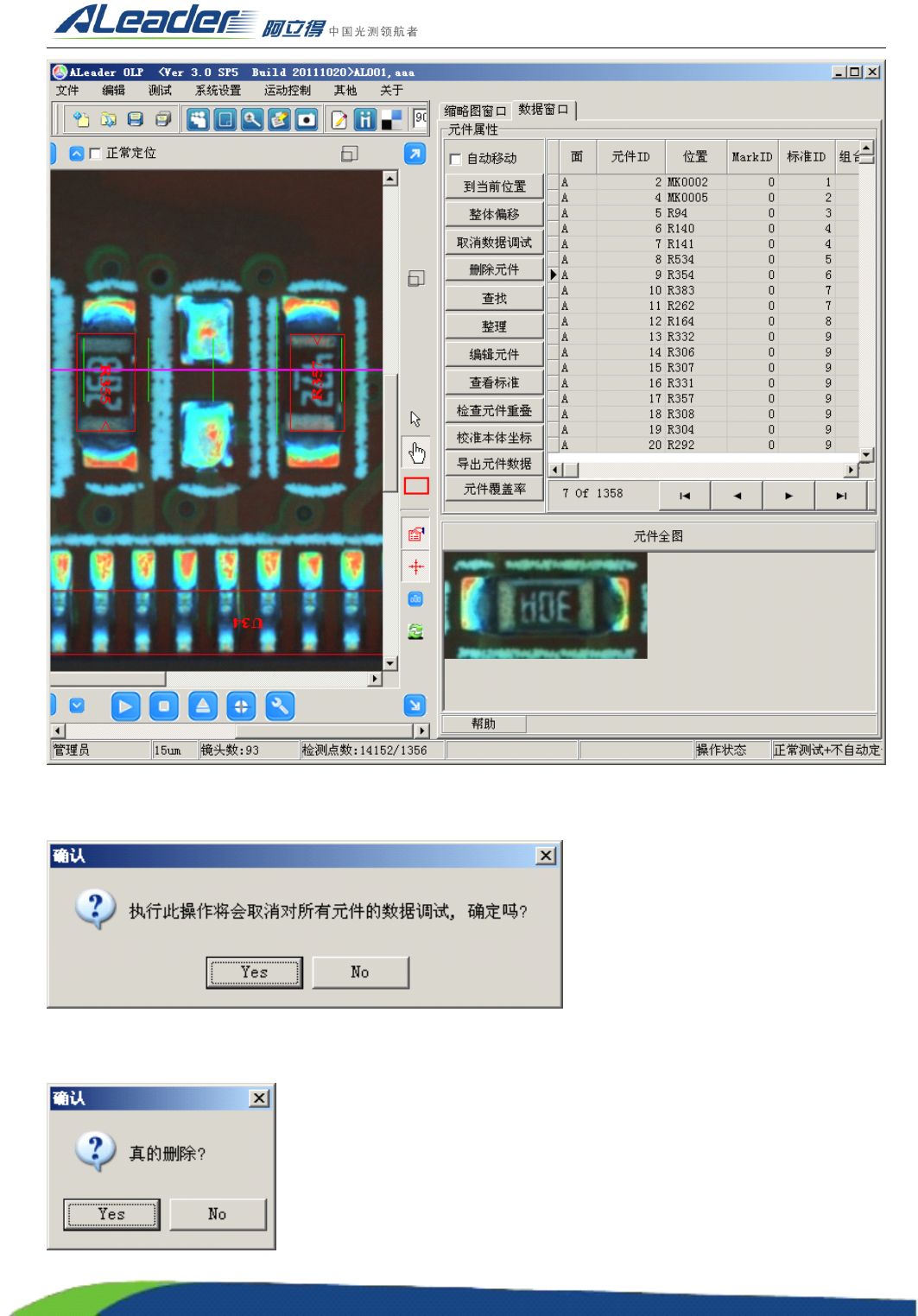

(2) 整体偏移
点击选中状态栏的〔显示元件〕复选框，可以看到所有元件框都偏离元件所在位置。这都是正常
情况，因为贴片机的坐标原点与 aoi 的坐标原点不同所引起的。接下来我们要对所有元件框整体移动，
先找到任何一个元件框（一般选靠近板边较容易找到当前元件框应对应到实际位置），单击右边任务窗
格的数据窗口可以得到该元件框所对应的元件的名称及坐标，然后根据元件名称找到该元件的实际位
置，选上元件注册的工具条模块的 “ 移动 ” 将鼠标光标移到元件本体中心位置，然后点击 “ 数据窗口
左边工具栏下的整体偏移即可。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
102
(3) 取消数据调试
此按钮的功能是取消所有元件的数据调试标识；
(4) 删除元件
删除当前元件 ;
