地址：东莞市东城区牛山金鸡岭兴华工业园 F 栋电话： +86-0769-22629057 传真： +86-0769-22629107 Http:www .aoichina.com TEL:4001 -189-123 F A X:0769-231020 60 Page: 38 2.5.6 2.5.6 2.5.6 2.5.6 设置 Mark Mark Mark Mark 1. 切换到离线模式 ( 见红框 A) 2. 选定画框状态 ,…

地址：东莞市东城区牛山金鸡岭兴华工业园 F 栋

电话： +86-0769-22629057 传真： +86-0769-22629107

Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:

提示 : 对于在线机 , 可使用快速设定的方法 , 勾选红色虚框处的 [ 自动查找 ], 窗口下方就会出现红色实框所

示内容 , 然后点击取图 , 机器就会自动抓取靠近轨道下沿的图像 , 我们可以从图像中找到 PCB 板左下角位

置 , 然后双击 , 镜头就会自动定位到原点附近 , 再手工精确定位到 PCB 原点位置后点击 [ 面原点 ] 处的 [ 当前

位置 ], 设定好原点 , 再点击 [PCB 尺寸 ] 处的 [ 到尺寸位置 ], 镜头就会自动定位到 PCB 板左上角附近 , 再手工

精确定位到 PCB 左上角 , 再点击 [PCB 尺寸 ] 处的 [ 到前位置 ] 确定好 PCB 尺寸 ;

2.5.5

制作缩略图

如下图所示 , [ 编辑 ]->[ 创建缩略图 ]

地址：东莞市东城区牛山金鸡岭兴华工业园 F 栋

电话： +86-0769-22629057 传真： +86-0769-22629107

Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:

2.5.6

设置

Mark

1. 切换到离线模式 ( 见红框 A)

2. 选定画框状态 , 显示元件 ( 见红框 B)

3. 标准模板选 Mark ( 见红框 C)

4. 找到 PCB 板上的 Mark 位置 , 如 [ 图 2.5.6.1] 画框 , 然后按 Alt+R 进入注册窗口 ( 如图 2.5.6.2)

5. 调整好参数 , 点击 [ 注册标准 ], 完成一个 Mark 的注册 ;

6. 按以上方法注册另一个 Mark;

7. 为了提高 Mark 的通过率 , 允许共注册三个 Mark, 任意两个通过都认为较正通过 .

图 2.5.6.1

地址：东莞市东城区牛山金鸡岭兴华工业园 F 栋

电话： +86-0769-22629057 传真： +86-0769-22629107

Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:

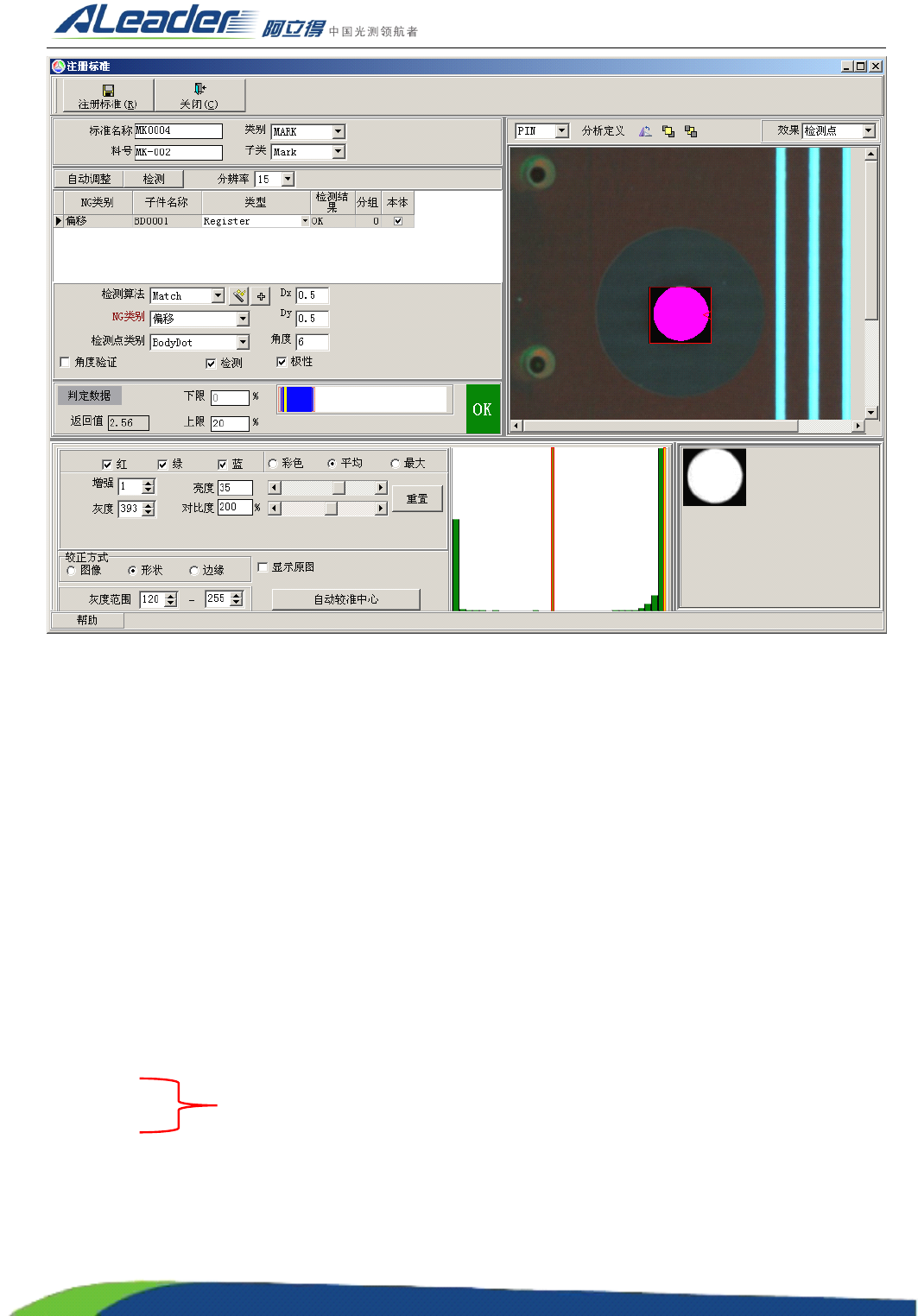

图 2.5.6.2

注意 :

1. Mark 较正方式 , 共有三种 : 图像 , 形状 , 边缘 ; 常用图像与形状 , Mark 形状规则且与背景亮度差异大的

采用形状较正方式 , 其他的采用图像较正方式 ;

2. 采用形状较正方式时 , 如果 Mar k 点比背景亮则灰度范围大概为 128-255, 如果 Mar k 点比背景暗则灰度

范围大概为 0-128;

2.5.7

2.5.7 CAD

CAD

导入

1. CAD 数据来源

先从贴片机或坐标机的数据包含以上 4 种数据元素的数据，并将其转换 txt 文本文件，一般可直接从贴

片机上完成。然后去掉多余的参数，只保留贴片零件的元件脚位、 X/Y 坐标、贴片角度和物料号。

AOI 编程时要用到以下数据元素：

�

� 元件脚位（元件位置号），它对应 PCB 板上每颗料的位置，如： R201,C21,U2 等。

X / Y 坐标：

可以直接使用贴片机的坐标、角度数据

贴片角度：

标准（以下称物料号），标示零件规格的名称，实际上可对应贴片机 FEEDER 的编号。当一条 SMT Line 有多

台贴片机时， Feeder 相同的编号要注意区分。通常作法是在不同的贴片机 FEEDER 编号前加上一个数 8 或 9

来区分。比如：第一台机 FEEDER 号从 1 排到 50, 第二台机也有 1 到 30 站。同样是 20 号在两台机上应该是

不同的料，所以要区分开。可以在第二台机 FEEDER 号前统一加上 6 或 7 都行，但不能加 3 或 4, 这样会导致

相同的 31 或 41 等有两种不同的料。特别强调一点就是相同的料号不能有不同型号的料 .
