设置完成后，确定保存修改的参数。

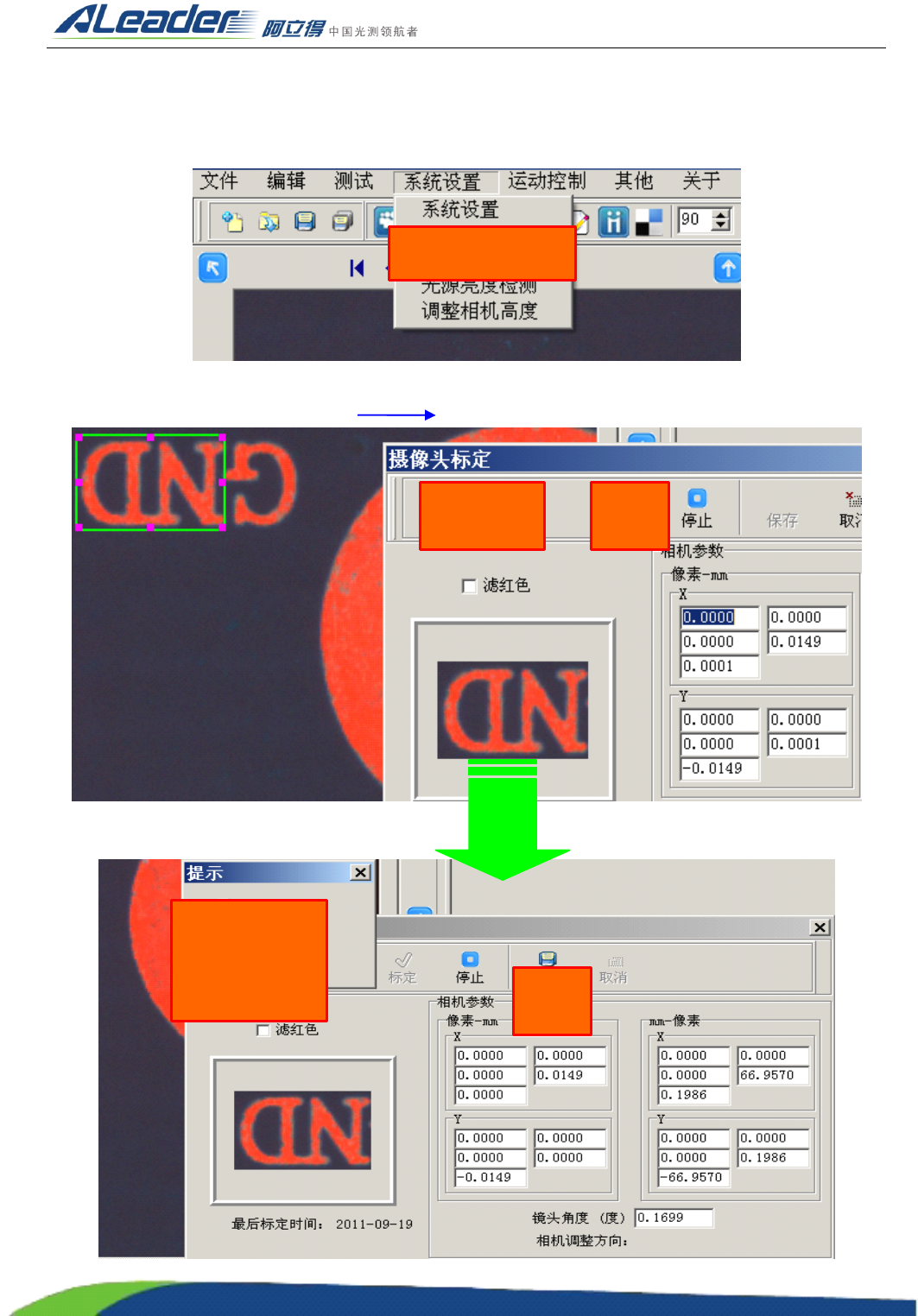

设置四、摄像头标定：
调整好轨道宽度，放入 PCB 板，在 PCB 上找到一个点（离限位 35mm 以上，其附近无类似图案 ） ：
打开系统设置，选择摄像头标定，操作如下：
打开，弹出摄像头标定菜单，移动和调整给定的绿色标定框，在 PCB 上取一个 0805 以下的字符或原
件本体；选好后，定义标定图像 标定
通过软件自动运行标定，完成后提示标定完成。 确定后，保存数据。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
208

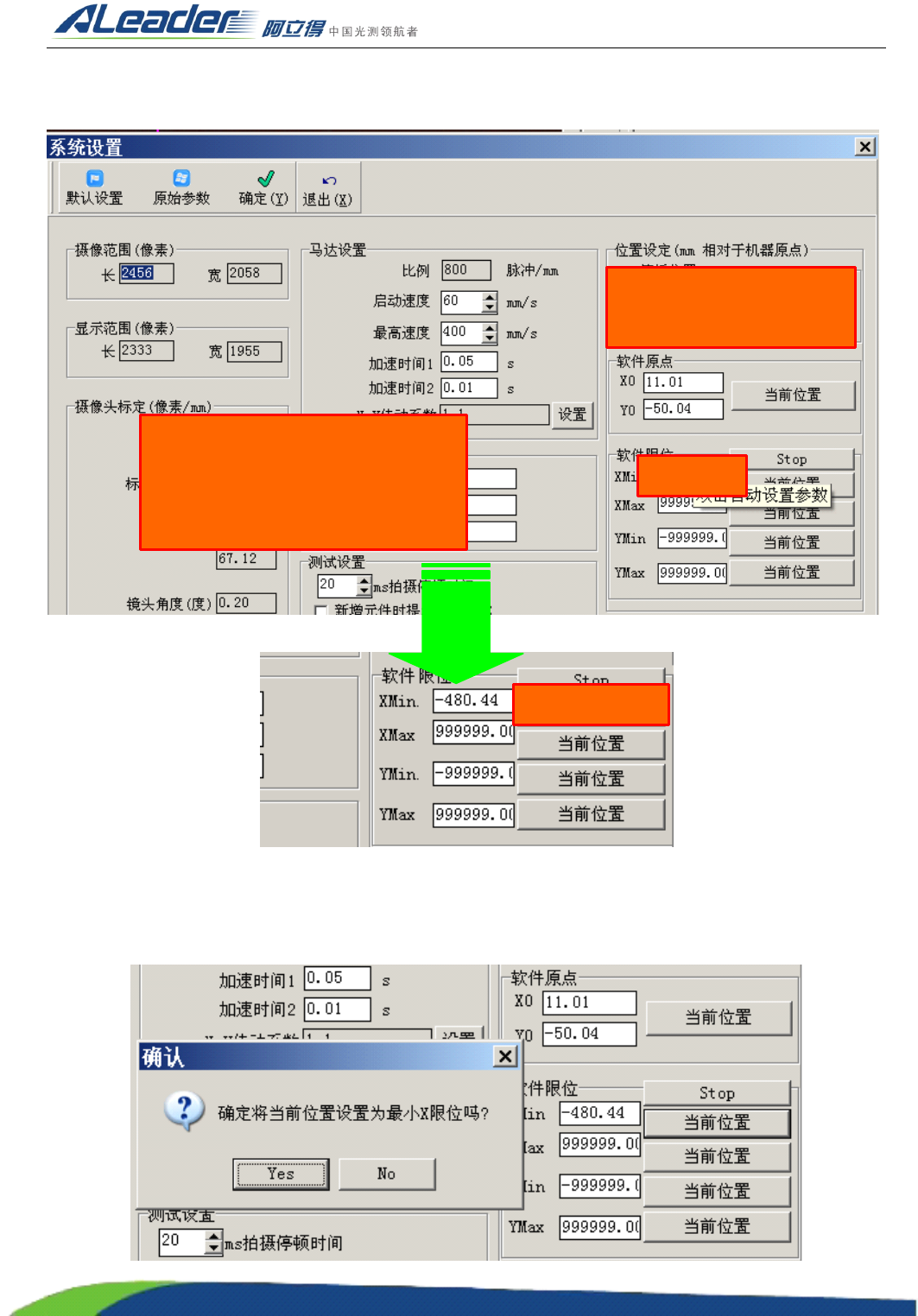

设置六、软件限位设置：
操作如下：打开系统设置菜单，鼠标置于软件限位各方向输入栏内，会提示 “ 双击自动设置参数 ” ，
操作后，等待运动停止，会出现下图数据：
此时，点击《当前位置 》 ，
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
209

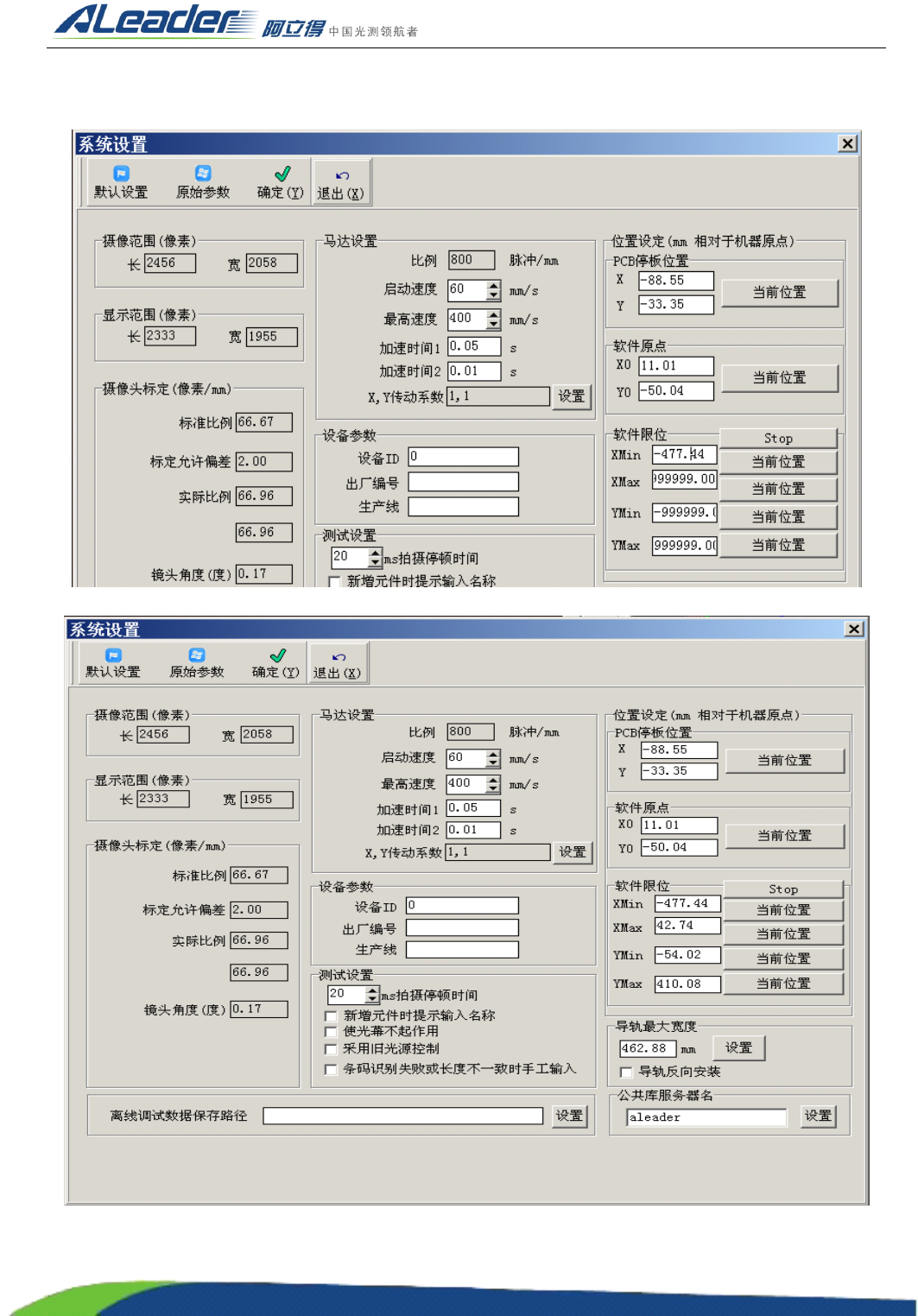

确定保存，软件会自动在当前坐标位置往反方向退回 3mm ，如下图：
逐一将 XMax 、 YMin 、 YMax 设置好，至此参数设置完成，如下图：
最后需要检查和调整光源亮度，可参照保养手册进行操作，完成此项软件就可以正常运行了。
