上图为 “ OCR ” 算法下的注册窗体，说明如下：

1 ROI 区域： ROI 区域要框字符部分，左右边界各多出字体部分 1 个字符。

2 检测算法区域：【检测算法】选择 “ OCR ” ，其他参数见 ② 区域。

3 OCR 的判定区域：默认判定范围为（ 0 ， 0 ）。

4 标准字符区域：标准字符为 T640 ，返回值为 NT6400 ，标准字符为返回值的子集，则 OK 。

5 OCR 参数区域：【字符类型】有 “ 独立字符 ” 和 “ 连体字符 ” 两种，如字符单个存在，且不与其他字符

相连，则选择 “ 独立字符 ” ，否则为 “ 连体字符 ” 。【字符黑白】有 “ 白色字符 ” 和 “ 黑色字符 ” 两种，

当字符的亮度大于背景的亮度时，则选择 “ 白色字符 ” ，否则选择 “ 黑色字符 ” 。在分割好字符后，单击

【获取】，自动获取字度的长度。

6 字符管理：单击【字符管理】，可对字符库进行查看、删除等操作。如下：

上图为字符框管理窗体，如下：

1 字符库区域：已训练的字符库。其中字符库的名称的长度不超过 2 。

2 训练字符：已训练字符。字符分为大写字母、小写字母和数字。

3 未训练字符：没有训练的字符。

提示：训练 OK

OK 的字符库至少需要训练 8

8 个样本。

①

②

③

地址：东莞市东城区牛山金鸡岭兴华工业园 F 栋

电话： +86-0769-22629057 传真： +86-0769-22629107

Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:

121

当采用 “ TOC ” 算法发生 “ 错件 ” 误报时，如下：

上图为 “ 错件 ” 误报调试窗体，待测元件的本体色彩与亮度与标准本体的色彩和亮度差异不大，该状态下

选择调节抽色参数来消除误报。将 ① 中的抽色参数的 “ 亮度 ” 由（ 33 ， 67 ）调节为（ 33 ， 75 ），则该误报

消除。当待测元件的本体色彩和亮度与标准元件的本体色彩和亮度差异大时，如下图：

①

地址：东莞市东城区牛山金鸡岭兴华工业园 F 栋

电话： +86-0769-22629057 传真： +86-0769-22629107

Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:

122

对于此类 “ 错件 ” 误报，采用 “ 内派生 ” 操作，单击 ① 中的【派生】操作，增加待用检测项标准。当 “ 错

件 ” 误报时返回值与判定范围的下限差异不大时，降低判定下限，一般为 5 个刻度值为单位。

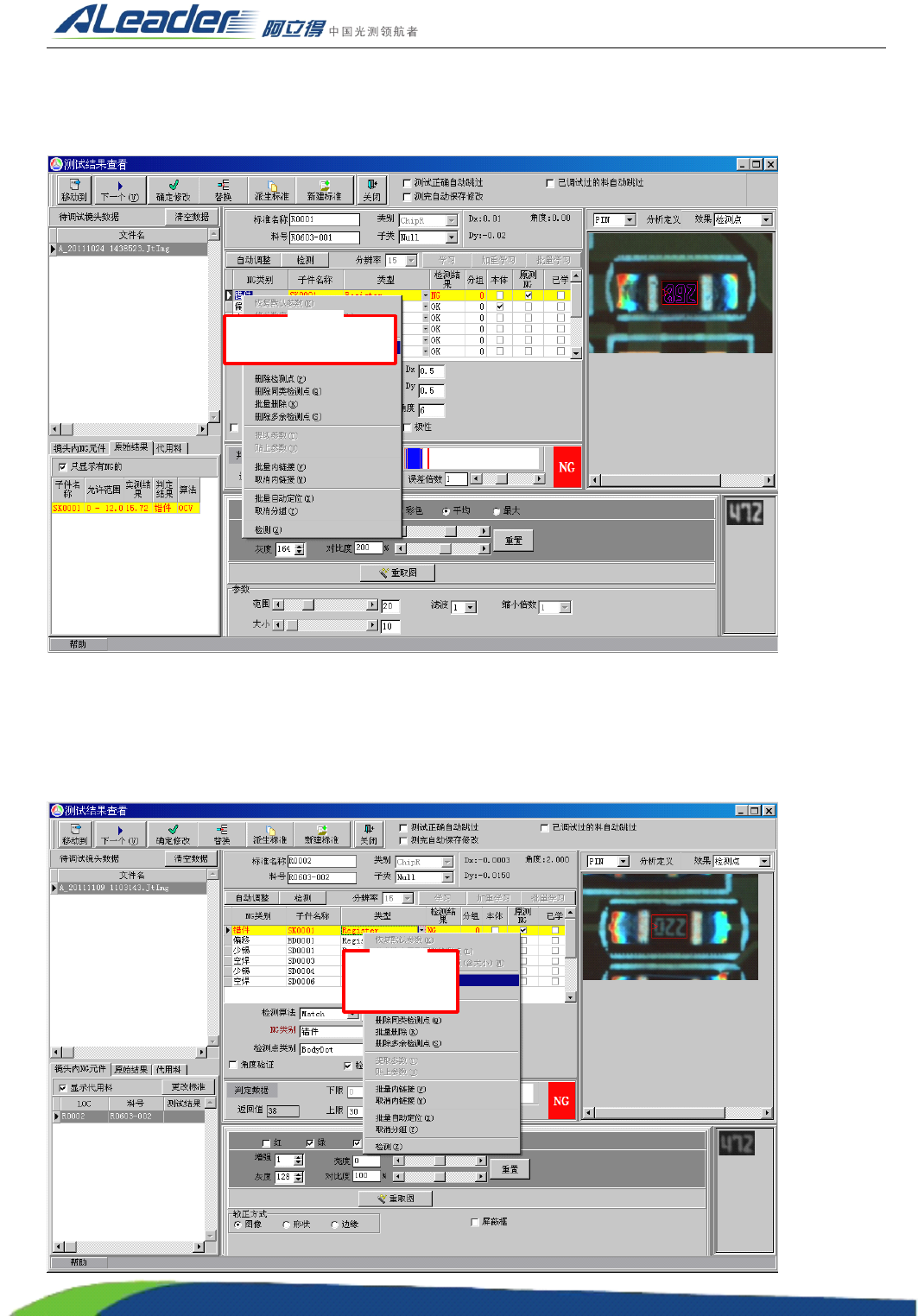

当采用 “ OCV ” 算法发生 “ 错件 ” 误报时，如下：

上图为 “ 错件 ” 误报窗体，标准丝印为 “ 472 ” ，待测丝印为 “ 268 ” ，丝印发生改变，选择增加丝印标准

，

进行 “ 内派生 ” 操作，如 ① 区域中的【派生】，消除此类误报。或者 “ OCV ” 算法的返回值为 13.6 ，判定范

围为（ 0 ， 12 ）时，采取增大判定上限，将判定范围调节为（ 0 ， 15 ），则消除该误报。

当采用 “ Match ” 算法发生 “ 错件 ” 误报时，如下：

①
