地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋 电话： +86-0769-22629057 传真： +86-0769-22629107 Http:www .aoichina.com TEL:4001 -189-123 F A X:0769-231020 60 Page: 34 2.5.2 2.5.2 2.5.2 2.5.2 新建程序 在菜单 下， 选择 “ 文件 ” 栏下单击 “ 新建程 序 ” 选项卡 ，在 “ 请输 入程 序名称 …
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
33
图 2.4.3.3
2.5.
2.5.
2.5.
2.5. 程序制作流程
程序制作流程
程序制作流程
程序制作流程
2.5.1
2.5.1
2.5.1
2.5.1 流程图
AOI
Mark CAD
CAD
NG
2
2
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
34
2.5.2
2.5.2
2.5.2

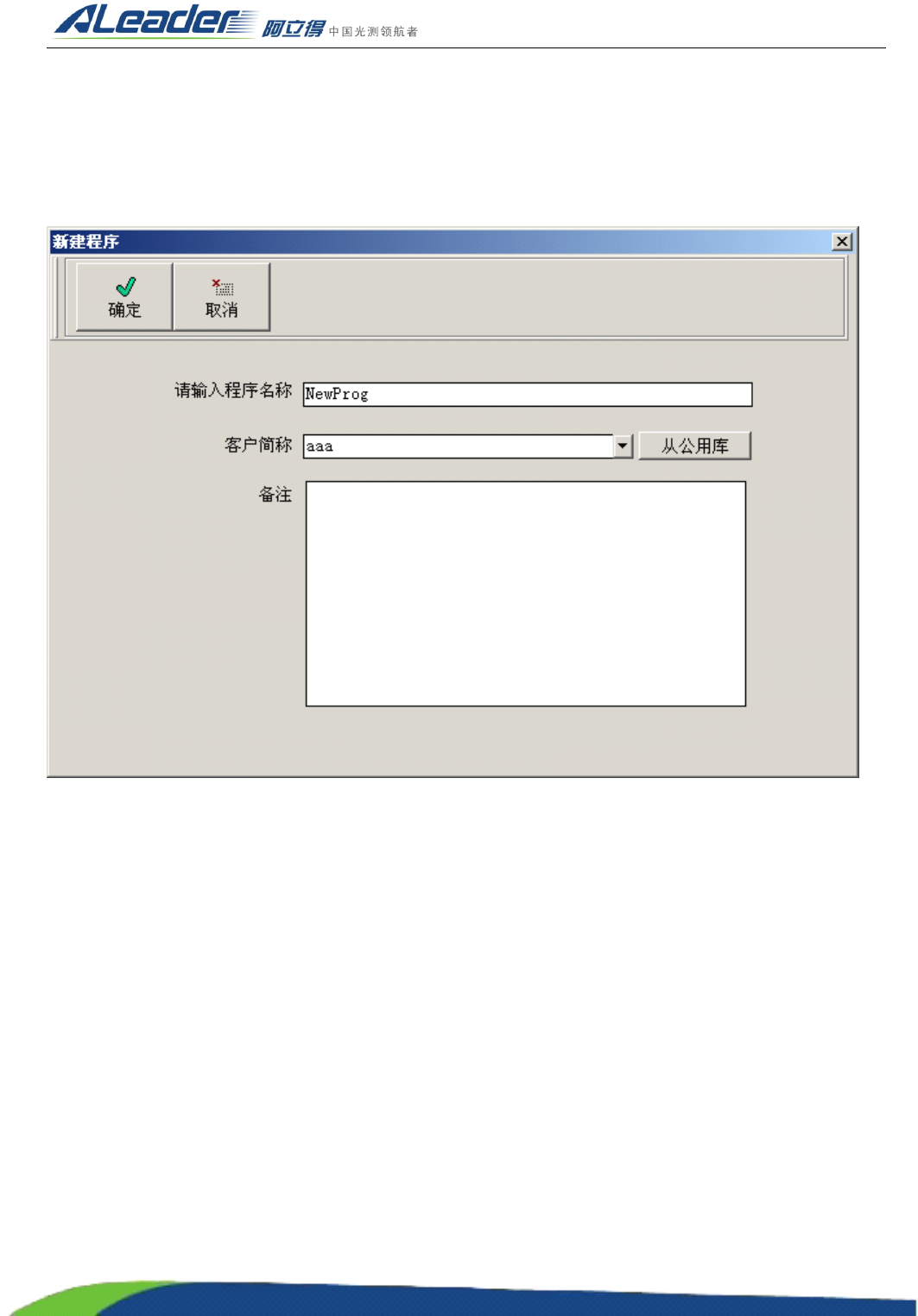

2.5.2 新建程序
在菜单下，选择 “ 文件 ” 栏下单击 “ 新建程序 ” 选项卡，在 “ 请输入程序名称 ” 文本框中输入对应 PCB 板
名称，及选好类别（客户分类）信息，如有需特别说明的可写在备注栏中 , 然后单击确定。如下图：
2.5.3
2.5.3
2.5.3
2.5.3 调节导轨宽度 (
(
(
( 在线机 )
)
)
)
步骤： 选择主菜单 “ 编辑 ” 栏下 “ 调整导轨宽度 ” 项单击，弹出调整导轨宽度窗口，根据 PCB 板的宽度调
整合适导轨宽度，单击保存。如下图：
解析： 调整导轨宽度的速度分别有 30mm/s 、 25mm/s 、 12.5mm/s 、 5mm/s 等四类速度，窗体的向上、向下图
标分别对应使导轨变宽和变窄 。 或者 CTL 键变窄 ， SHIFT 键变宽 ， 当宽度比较接近要求宽度时 ， 请用低速调
节，避免损坏 PCB 板。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
35
2.5.4
2.5.4
2.5.4
2.5.4
程序面设置
程序面设置中主要设置四个内容 :
1. 坐标原点
坐标原点是元件坐标的基准点 ， 一般将板的左下角设为坐标原点 。 机器测试是以坐标原点为零点去找元
件的位置 ， 坐标原点的坐标是相对于机器原点的 。 机器原点是在机器出厂时已设定好 。 而每台机器的机
器原点不尽相同，当在一台机器上编好的程序拷贝到另一台机时，只需重新设定程序的坐标原点即可 。
2. PCB 板尺寸
3. 应用模式
4. 停板点偏移 ( 在线机 )
步骤 ： 选择状态栏的 （ 显示十字 ） 及选择 元件注册的工具条模块的 〔 移动到 〕 然后将十字架中心 （ 镜头
正中心 ） 移动到 PCB 的左下角 ， 使十字包括着 PCB 如同下图 ， 选择菜单 〔 编辑 〕 → 〔 程序面设置 〕 ， 在弹出
窗口中点击坐标原点的 〔 当前位置 〕 ， 系统将自动计算当前十字中心的坐标 ， 同理将十字架中心位置移动 到
PCB 的右上角，设置 PCB 尺寸，定义好之后点击（保存）即可。
可在此输入参数进行
调整（如先前知 道
PCB 板的参数直接在
框内输入输入其数值
单击调整、保存
