Length 的判定范围为（ 42 ， 58 ） ，则缺件检测结果为 “ OK ” 。

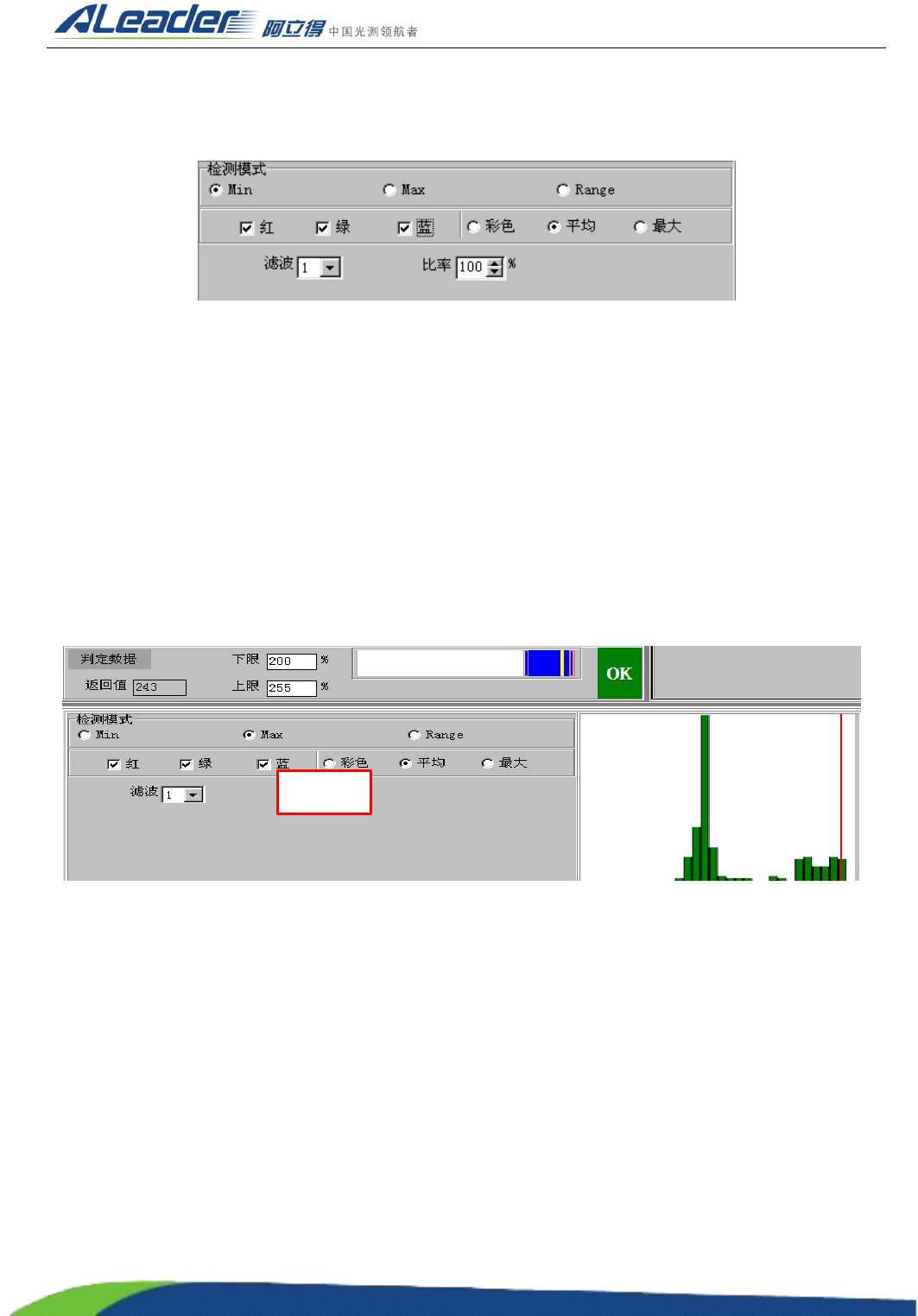

Histogram 类的检测算法，主要是通过检测 Chip 件元件的焊点的亮度是否超出范围来判断是否发生缺
件。该类算法应用于炉后检测。其默认判定范围为（ 0 ， 120 ） ，如下：
上图【比率】为 100% ，该项检测就是均值算法。
1.4.5.
1.4.5.
1.4.5.
1.4.5.
极性反
极性反，是检测极性元件方向的必需检测项。检测缺件可选择的算法有 TOC 、 Match 、 OCV 、 OCR 和
Histogram 算法。其中 TOC 、 Match 、 OCV 、 OCR 的检测算法与错件一致。 Histogram 类检测算法，采用了
最大值（最小值）来检测元件是否发生极性反现象。在极性元件中存在极性标识，该极性标志的亮度明显
要大于（小于）元件的本体亮度，可采用最大值（最小值）来检测判断元件是否发生极性反。如极性元件
存在一高亮区域 ， 该亮度区域的亮度要大于 200 ， 则可设定判定范围 （ 200 ， 255 ） ， 采用最大值算法来进行
检测，如下：
上图选择【比率】为 5 ，检测模式为【 Max 】 ，返回值为 243 ，则该元件的方向 OK 。
1.4.6.
1.4.6.
1.4.6.
1.4.6. 短路
短路检测，是 AOI 检测中一种最常见的检测项。短路检测主要应用于 IC 类的 IC 脚之间的检测、波峰
焊元件之间的检测等。短路检测采用的算法为 “ Short2 ” ，该算法中分为 “ 投影法 ” 和 “ 色彩抽取法 ” 等 2
种检测方式， 2 种检测方式分别具备不同的检测意义。
投影法 ， 主要检测 IC 类的短路 ， 并且 IC 脚之间无白色丝印干扰 。 该类检测 ， 主要是检测 IC 脚之间的
亮度是否发生突变性变化（短路现象 ） ，如下：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
19
上图为投影类短路检测法的效果处理图，其相关参数如下：
上述参数，一般状态采用 “ 自动参数 ” 获取自动短路参数。
色彩抽取类短路检测，是通过消除检测区域之间的背景，通过分析检测区域之间是否存在非背景成分
相连，来判定元件是否发生短路。该类检测是炉后 IC 、波峰焊检测中最常用的短路检测算法。该类检测用
到了一组消除背景参数，如下：
上图中的参数的含义如下：
类型 参数说明
蓝色下限
当前成分点中，蓝色通道为主要色彩通道，当蓝色通道的亮度值大于蓝色下限时，则该
成分点位为焊盘成分点，否则为背景成分点。 默认值为 60
60
60
60 ，最小可降低至 40 。
绿色下限
当前成分点中，绿色通道为主要色彩通道，当绿色通道的亮度值大于绿色下限时，则该
成分点位为焊盘成分点，否则为背景成分点。 默认值为 220
220
220
220 。
红色下限
当前成分点中，红色通道为主要色彩通道，当红色通道的亮度值大于红色下限时，则该
成分点位为焊盘成分点，否则为背景成分点。 默认值为 230
230
230
230 。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
20
亮度上限
当前成分点中，最小通道值小于亮度上限时，则该成分点位焊盘成分点，否则为背景成
分点。 默认值为 255
255
255
255 ，当背景有高亮度白色背景时，可降低该参数，过滤白色背景。
通过设定以上参数，来消除短路区域之间的背景成分。若还存在未消除的色彩背景时，此时增加背景抽取
参数，消除背景参数，用到算法 “ TOC ” 。第二章 . 程序制作共用部分
2.1.
2.1.
2.1.
2.1. 硬件介绍
硬件介绍
硬件介绍
硬件介绍
2.1.1
2.1.1
2.1.1
2.1.1 调整设备水平
设备移动到生产线上指定地方后，将地脚放下，利用水平尺（工具）放置于顶板平台，以此来调整水平；
减少机台振动。正确调整水平，可令设备运行更顺畅，噪声更小，使用寿命更长。
调整机器水平步骤如下：
1. 另机器四只地脚悬空，将设备移动到目的地。
2. 先调整机器的左右水平：因机器的重心在后方，因此调整机器后方的两只地脚。
3. 接着调整机器前后水平：只需调前方的一只地脚即可，因为三点决定一面。
4. 将剩下悬空的地脚旋下并稍微多拧一下，将四个地脚的固定螺母锁紧。
注意：三个地脚下地来调整水平会更为快捷，有效。
2.1.2
2.1.2
2.1.2
2.1.2 设备电源接通与接地
电源电压要求是 220V 交流电， 通常不能使用和 SMT 炉子相连的电源，因为炉子的电压会随温度经常
变化，建议使用独立电源！ 设备上使用了开关电源，所以会产生感应电流约在 10-50V 。而当我们设备外壳
完好接地的情况下，才能正常使用。否则可能会在机器外壳上没有油漆的地方，有 “ 被电 ” 的感觉。所以
我们设备是 必须完好的接地至关重要。
设备接地方法 ： 打开 AOI 前下门 ， 在信号板后有一条黄绿色地线 ， 将此地线与车间设备公共地线连接
2.2.
2.2.
2.2.
2.2.
系统参数设定
系统参数设定
系统参数设定
系统参数设定
2.2.1
2.2.1
2.2.1
2.2.1
系统原始参数设定
