第五章

波峰焊程序制作

4.1.

简述

波峰焊检测，主要是针对 SMT 工艺中 DIP 件（插件）的检测，其中 DIP 件分为极性 DIP 件（机插件

）

和非极性 DIP （手插件）。 DIP 件在工艺中主要为无插件（无引脚）、包脚、少锡和气孔等坏点，短路也是波

峰焊工艺中一个必需检测项。

本章节将具体介绍波峰焊中 DIP 件的检测，包括无引脚检测、包角检测、少锡检测和短路检测；亦具

体介绍了短路检测。

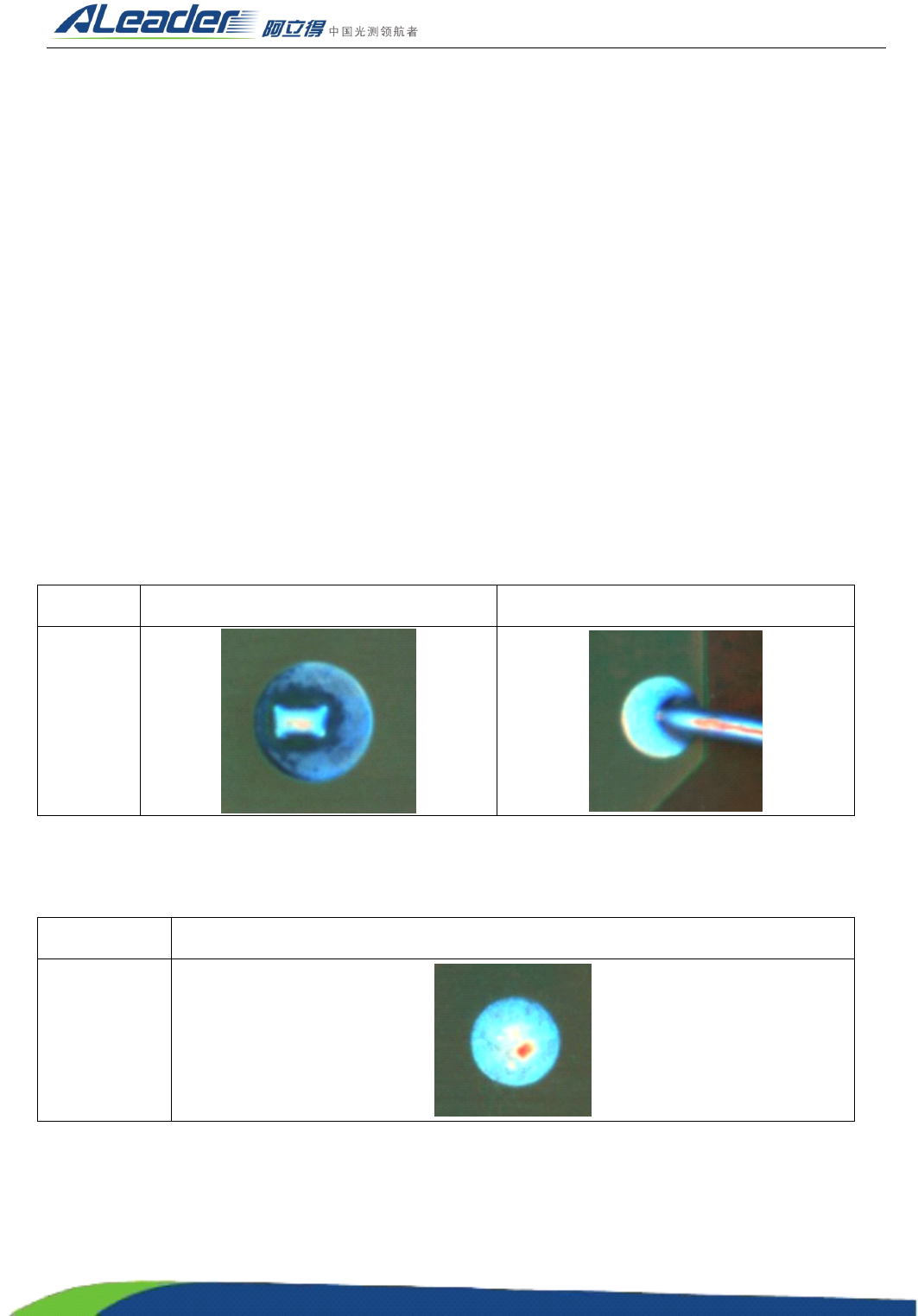

插件（ DIP 件），是波峰焊工艺中的一种重要的元件。插件的种类有很多种，主要分为手插件和机插件

，

其中手插件在 AOI 中称为非极性插件，而机插件在 AOI 中称为极性插件。非极性插件，是指插件的引脚方

向是竖直向上的；而极性插件，是指插件的方向是斜向下的，且方向固定不变。如下图：

序号非极性插件极性插件

插件的主要缺陷有无引脚，少锡、包脚（包锡）、气孔（锡洞），其中无引脚是指没有插件，或者是插

件的引脚在焊锡面上没有引脚特征；少锡是指插件的焊盘覆锡量不够，或者是外露铜箔；包脚是指插件的

引脚被焊锡包裹；气孔是指插件的孔洞外露。如下图：

缺陷类型图像

无引脚

地址：东莞市东城区牛山金鸡岭兴华工业园 F 栋

电话： +86-0769-22629057 传真： +86-0769-22629107

Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:

147

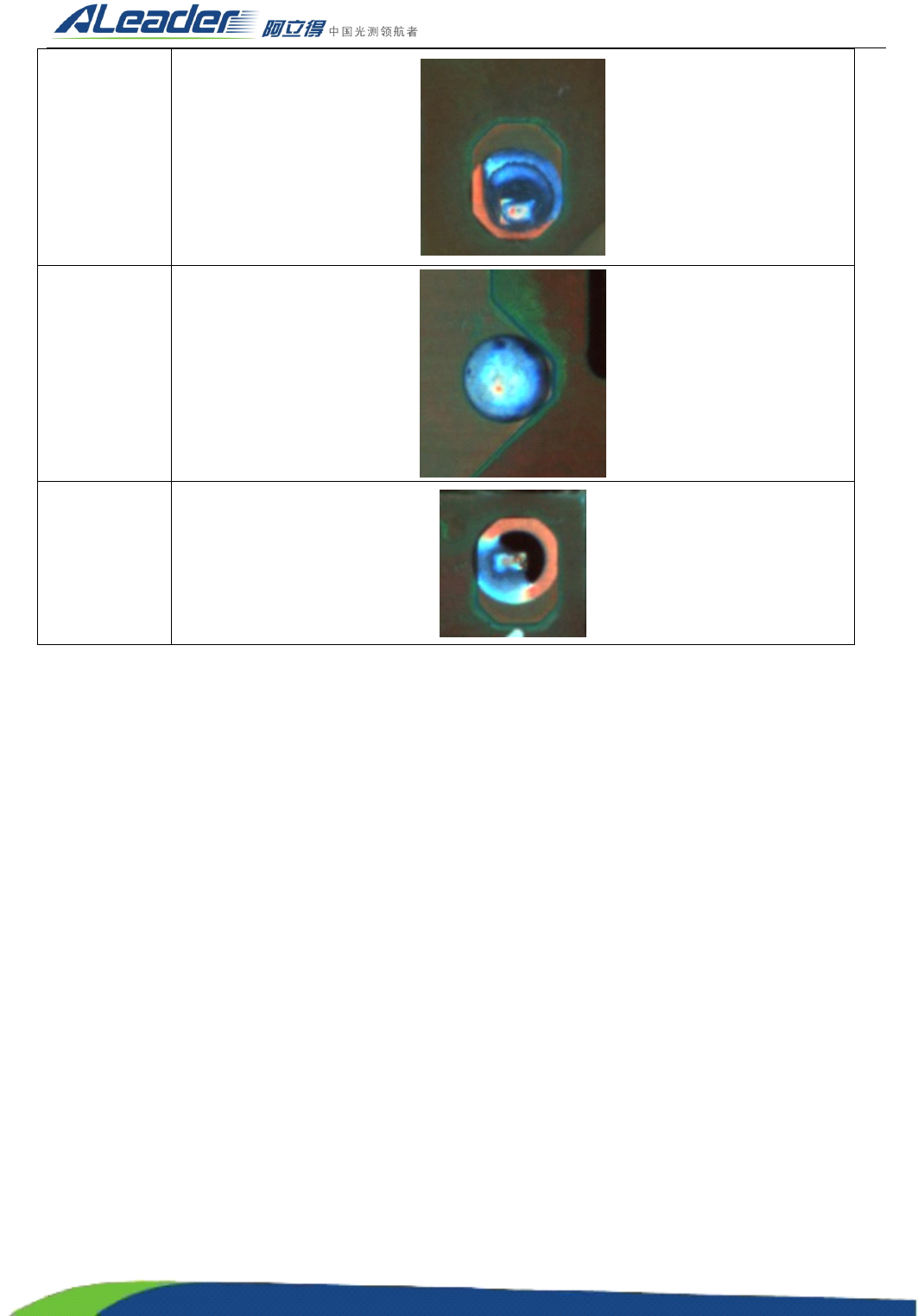

少锡

包脚

气孔

4.2.

光源标准

波峰焊的光源亮度标准与炉后检测的光源亮度标准一致，请参考炉后的光源亮度标准。

4.3.

波峰焊的基本检测项

4.3.1

插件

1 ）定位

DIP 件焊盘的定位，区分于 Chip 件的定位方式。 Chip 件焊盘的特征为色彩变化大、亮度变化大。对于

此， Chip 件的 Match 算法则不适用于 DIP 件焊盘定位，并且 DIP 件的焊盘大部分为椭圆形。 DIP 件的算法

采用提取焊锡成分（二值化），采用形状匹配方式，获取 DIP 件的焊盘位置，其注册窗体如下：

地址：东莞市东城区牛山金鸡岭兴华工业园 F 栋

电话： +86-0769-22629057 传真： +86-0769-22629107

Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:

148

上图为 DIP 件的定位注册窗体图，说明如下：

1 ROI 区域： DIP 件的焊盘区域，该区域为外接焊盘。

2 检测算法区域：【检测算法】选择 “ CREST ” 算法。子检测项为 “ 定位 ” 。其他参数见 ② 区域。

3 焊盘极性区域：【焊盘极性】选择 “ 非极性 ” 。焊盘的极性分为三类，即非极性、极性和不定向。

4 焊盘形状区域：【焊盘形状】选择 “ 椭圆 ” 。焊盘形状分为二类，即椭圆、矩形。

5 极性引脚分析区域：其参数见 ⑤ 区域。

6 引脚有效区域：【引脚有效区域】为 75 。当焊盘极性为 “ 极性 ” 时，【引脚有效区域】为 40 。

7 定位参数区域：【蓝色下限】为 60 ，【绿色下限】为 220 ，【红色下限】为 220 ，【蓝色下限】为 255 。其

参数解释见《算法详解》中的 “ CREST ” 算法。

2 ）引脚检测

DIP 件的引脚检测，是指检测 DIP 件中是否存在爬锡区域，而分析爬锡区域，则是通过抽取引脚发生

区域中的引脚成分（爬锡成分）来判定的。其注册窗体如下：

⑥

①

②

③

④

⑤

⑦

⑥
