3 ） Y ：标准元件在机械坐标系中的纵坐标。
4 ） 角度：标准元件在机械坐标系中的角度。
5 ） 料号：对应工厂里的料号标准，自动元件链接的重要参数。
6 ） 长 : 元件长度 ;
7 ） 宽 : 元件宽度 ;
设置好 CAD 数据列字段名称后，选择 “ 下一步 ” ，根据数据的实际情况进行转换 。 （一般默认即可）
再选择 “ 下一步 ” ，将弹出元件镜像图象
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
43
图像区说明：上面图像是元件镜像的效果图，通过此图，对照实际的元件图象，使 CAD 数据与数据元件数
据对应。
工具条：
1 ） 顺时针旋转 90 度：镜像图像顺时针旋转 90 度。
2 ） 逆时针旋转 90 度：镜像图像逆时针旋转 90 度。
3 ） 旋转 180 度：镜像图像顺时针旋转 180 度。
4 ） 水平镜像：镜像图像的水平镜像图像。
5 ） 垂直镜像：镜像图像的垂直镜像图像。
6 ） 上一步：回到上一步操作。
7 ） 完成：在元件镜像图像调节好后，把 CAD 数据加载到程序中。
8 ） 根据公共标准自动链接：当选择此项数据将自动与公共标准图的标准数据对应链接。
[
[
[
[ 注意 ]
]
]
] 对于较大 PCB 板 , 可通过两个相隔较远的元件 ( 比对对角的 ) 来较正所有元件的坐标位置 , 方法是 :
单击 [ 锁定 ] （点完后按扭名称会变为 [ 设置标识点 ] ） ， 将 FOV 图中的 “ 十 ” 字中心对准元件的中心，然后
点击 CAD 导入窗口中的 [ 设置标识点 ] ，再在对角处用相同方法设定另一个标识点。经过这一步骤后，就不
需要再使用 [ 整体偏移 ] 就可以使元件位置很准确了。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
44
2.5.8
2.5.8
2.5.8
2.5.8
使用
CAD
CAD
CAD
CAD
制作标准
1. CAD 数据导入完成后接下来要建立标准库。

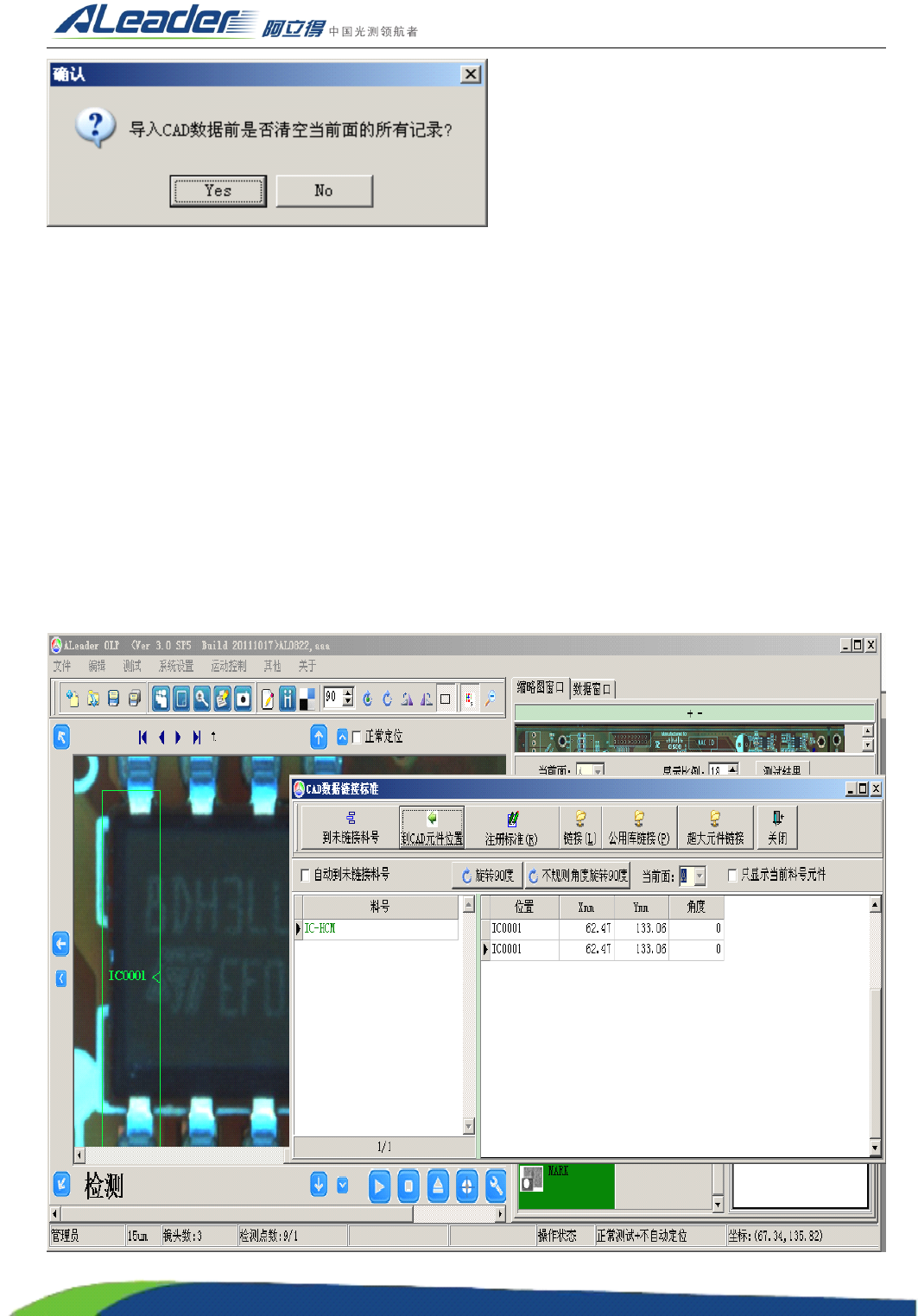

选择菜单 [ 文件 ] 栏下的 [ CAD 标准链接 ] ，将弹出 [ CAD 数据链接标准 ] 窗口，窗口左边栏显示的是该机
种所有的元件类型名称（物料号），窗口右边显示的是每一类型链接的元件框个数。 CAD 数据编辑程序与
手工编辑都是在 AOI 检测中要用到参数判定或图像比对（待测图与标准图比对），所以在这里要给每类元
件建立一组标准参数或一个标准图片模型。做法：从 [ CAD 数据链接标准 ] 窗口中第一点开始，先选中第一
个标准，然后单击 [ 到 CAD 元件位置 ] 镜头会走到与该标准建立连接的第一颗元件的元件框，在元件框上单
击选中该元件框，先把该元件框拖移到一边，然后在元件注册的工具条模块中的选择与元件对应的模块进
行注册 （方法与手工编辑程序一样） ，注册成功后系统将自动把该 CAD 类型替换成新注册的标准，同时替
换成功的类型自动变为 “ 绿色状态 ” ， 确认 OK 后需把新画的检测框删除 ， 把拖移到一边检测框移会原位置
，
然后点击工具栏上的 [ 到未链接料号 ] 按钮，用同样的方法将所有无标准图片的标准都注册一个初始标准 .
