ALeaderAOI 625 使用手册.pdf - 第27页
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋 电话： +86-0769-22629057 传真： +86-0769-22629107 Http:www .aoichina.com TEL:4001 -189-123 F A X:0769-231020 60 Page: 27 2.4. 2.4. 2.4. 2.4. NG NG NG NG 定义 定义 定义 定义 , , , , 模板 模板 模板 模板 , , , , 公用库 公用库 …
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
26
作用 : 检测与调整光源亮度
调整方法 :
1) 固定好标准色卡（随机附件 ） 。移动平台，使摄像机的拍摄范围全部为亮色卡图像。
2) 以管理员模式点击菜单 ： 〔系统设置〕 → 〔光源亮度检测 〕 ，进入亮度检测窗口，点击 ( 进入调整模式 )
3) 点击自动调整亮度即可 .
调整完成后 , 要点击确定才会保存 .
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
27
2.4.
2.4.
2.4.
2.4. NG
NG
NG
NG
定义
定义
定义
定义
,
,
,
,
模板
模板
模板
模板
,
,
,
,
公用库
公用库
公用库
公用库
2.4.1
2.4.1
2.4.1
2.4.1 NG
NG
NG
NG
类型定义
1. 新增 : 可新增 NG 类型 ;
2. 修改 : 可对当前行的 NG 类型在窗口右边进行修改 , 改完后要保存才生效 ;
3. 恢复出厂值 : 第一次使用可通过点击恢复出厂值将所有 NG 定义为出厂设定 ;
4. 保存 : 当新增或修改时可通过此按钮保存设定值 ;
5. 取消 : 当新增或修改时可通过此按钮取消设定值 ;
6. 删除 : 可通过此按钮删除自定义的 NG 类型 ;
2.4.2
2.4.2
2.4.2

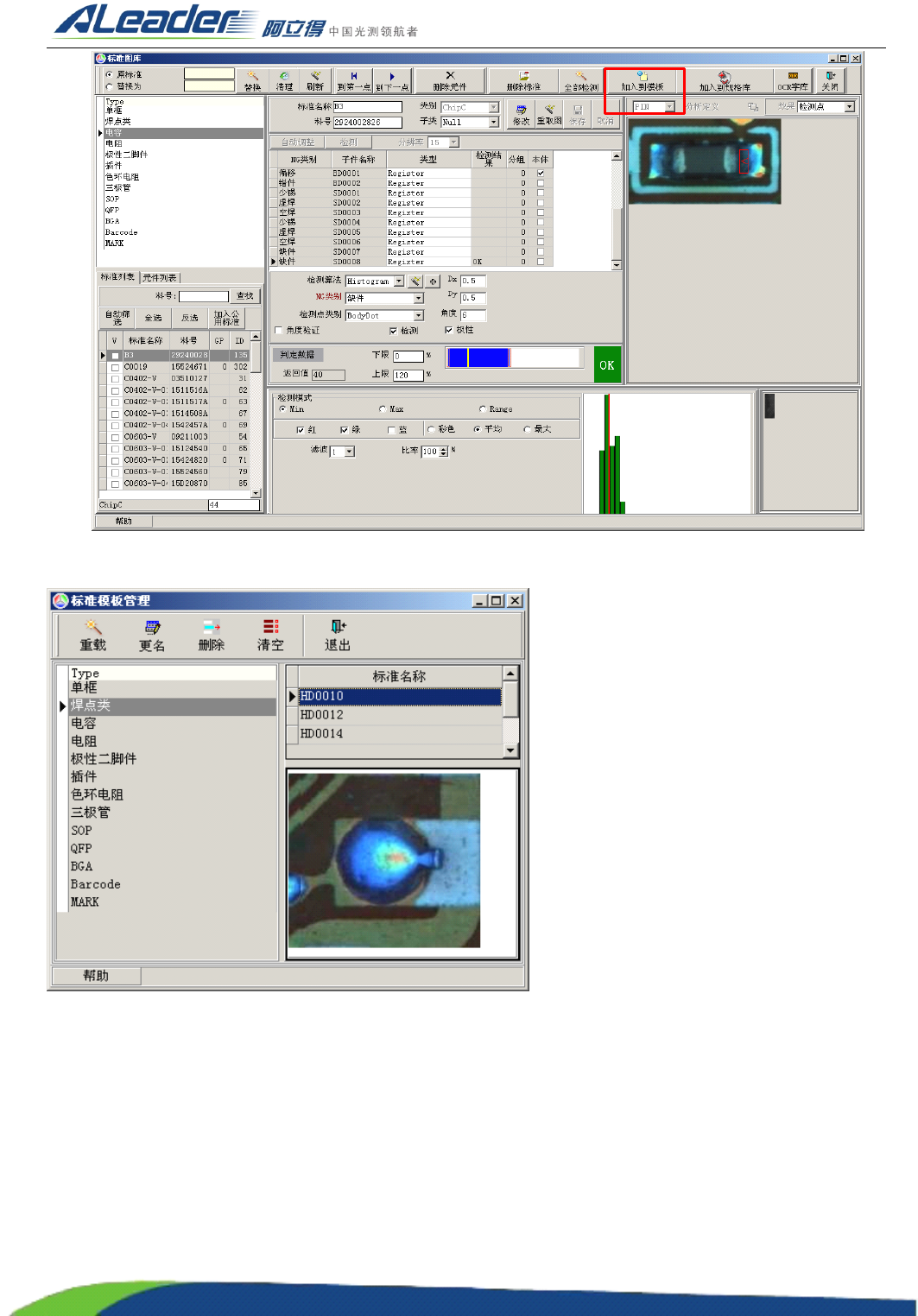

2.4.2 标准模板管理
1. 建立模板
打开标准图库 [ 编辑 ]->[ 编辑标准图库 ], 选中需要加入到标准模板的标准 , 点击下图中红色框所示的 [ 加入
到模板 ] 即可 ;
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
28
2. 管理模板 [ 编辑 ]->[ 标准模板管理 ]
(1) 重载 : 重新载入标准模板 ;
(2) 更名 : 对所选中的标准模板进行名称或料号的更改 ;
(3) 删除 : 可删除不需要的模板 ;
(4) 清空 : 将当前类型的模板全部删除 ( 需要超级密码 );
2.4.3
2.4.3
2.4.3
2.4.3
公用标准管理
1. 公用库设置：
